- Nr art. RS:
- 178-5215
- Nr części producenta:

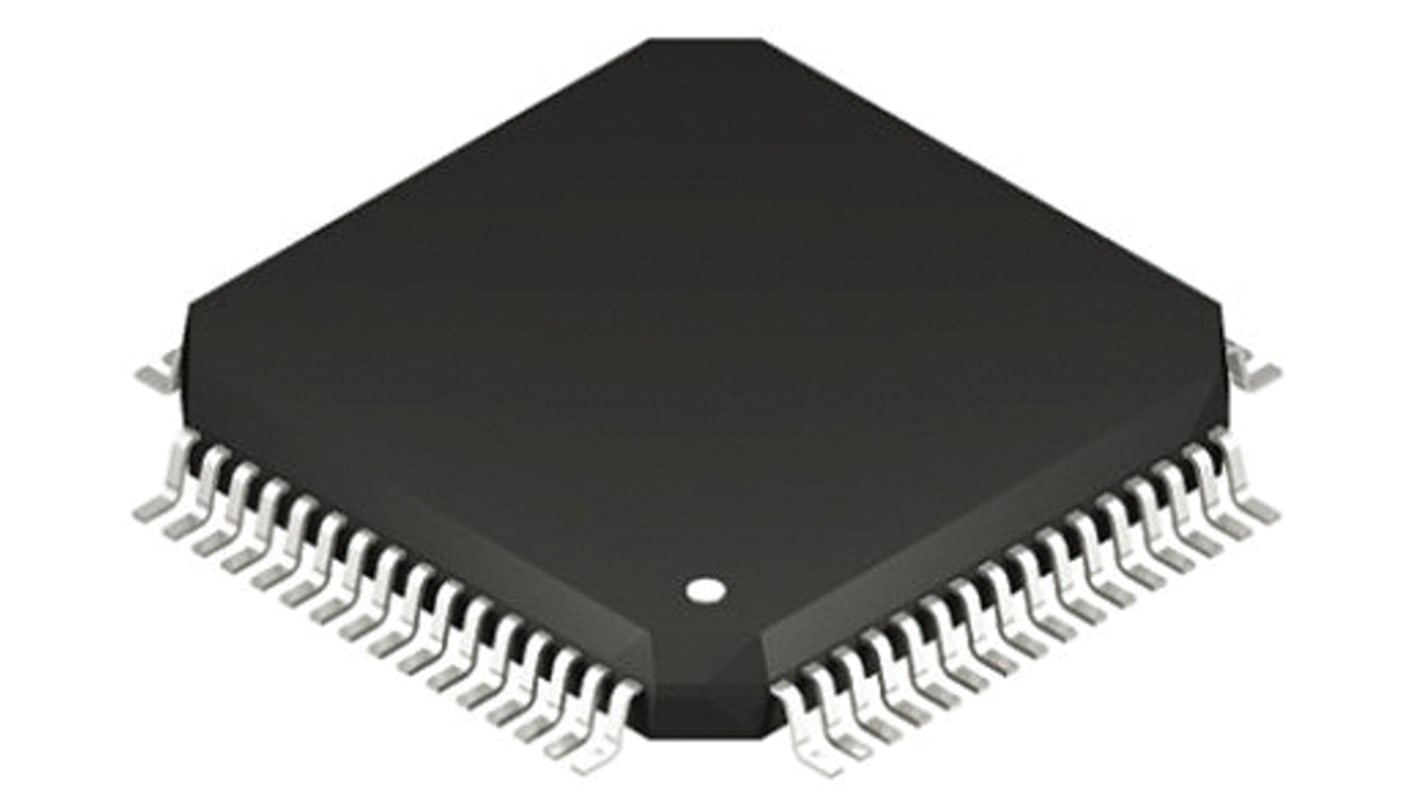

- DSPIC33EV256GM106-I/PT
- Producent:
- Microchip
1120 W magazynie, dostawa w ciągu 4 dni roboczych UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto szt. (na tacce 160)
19,42 zł
(bez VAT)
23,88 zł
(z VAT)
Produkty | Per unit | Per Tray* |
160 + | 19,42 zł | 3 106,88 zł |
*cena za opakowanie |
- Nr art. RS:
- 178-5215
- Nr części producenta:
- DSPIC33EV256GM106-I/PT
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Cyfrowe sterowniki sygnału dsPIC33EVxxxGM00x/10x 16-bitowe
Microchip z rodziny dsPIC33EV 16-bitowych cyfrowych kontrolerów sygnału (DSCs) jest wyposażony w rdzeń 70 MIPS dsPIC® DSC z ulepszonymi funkcjami chipów. Urządzenia te mogą pracować w trudnych warunkach. Bogate możliwości integracji urządzeń peryferyjnych obejmują wysyłanie (transmisja/odbiór pojedynczej krawędzi), szybkie PWM, wzmacniacze operacyjne i matryce z kodem korekcji błędów zwiększające niezawodność i bezpieczeństwo. Wydajność oferowana przez rodzinę mikrokontrolerów dsPIC33EV pozwala na ich włączenie do konstrukcji wysokowydajnych, precyzyjnych systemów sterowania silnikami, które są bardziej energooszczędne. Mogą one służyć do sterowania silnikami BLDC, synchronicznymi magnesami stałymi, indukcyjnymi prądu zmiennego i krokowymi.
Funkcje mikrokontrolera
Maks. 70 MHz Szybkość procesora
Architektura umożliwiająca wydajne kodowanie (C i Assembler)
16-bitowy szeroki tor danych
Dwa rejestry o szerokości 40 bitów
Jeden cykl (MAC/MPY) z podwójnym pozyskiwaniem danych
Jednoprzebiegowy, mieszany MUL oraz dzielnik sprzętu
Obsługa mnożenia 32-bitowego
Średni poziom zabezpieczeń pamięci - stanowi segment pamięci flash rozruchowej oprócz istniejącego ogólnego segmentu pamięci Flash
Korekcja kodu błędu (ECC) dla pamięci Flash
Dodano dwa alternatywne zestawy do szybkiego przełączania w kontekście tekstu
Architektura umożliwiająca wydajne kodowanie (C i Assembler)
16-bitowy szeroki tor danych
Dwa rejestry o szerokości 40 bitów
Jeden cykl (MAC/MPY) z podwójnym pozyskiwaniem danych
Jednoprzebiegowy, mieszany MUL oraz dzielnik sprzętu
Obsługa mnożenia 32-bitowego
Średni poziom zabezpieczeń pamięci - stanowi segment pamięci flash rozruchowej oprócz istniejącego ogólnego segmentu pamięci Flash
Korekcja kodu błędu (ECC) dla pamięci Flash
Dodano dwa alternatywne zestawy do szybkiego przełączania w kontekście tekstu
Funkcje zarządzania zegarem
Wewnętrzny, 15% RC (LPRC) o niskim poborze mocy - 32 kHz
Wewnętrzna, 1% Fast RC (FRC) - 7,37 MHz.
Wewnętrzny, 10% Backup RC (BFRC) - 7,37 MHz.
Programowalne układy PLL i oscylatory zegarowe
Zabezpieczający przed awarią monitor zegara (FSCM)
Dodatkowe źródło awaryjnego monitora zegara (BFRC), przeznaczone do dostarczenia źródła błędu zegara dla zegara systemowego
Niezależny timer kontrolny (WDT)
Regulator czasowy systemu Windows (DMT)
Szybkie budzenie i rozruch
Wewnętrzna, 1% Fast RC (FRC) - 7,37 MHz.
Wewnętrzny, 10% Backup RC (BFRC) - 7,37 MHz.
Programowalne układy PLL i oscylatory zegarowe
Zabezpieczający przed awarią monitor zegara (FSCM)
Dodatkowe źródło awaryjnego monitora zegara (BFRC), przeznaczone do dostarczenia źródła błędu zegara dla zegara systemowego
Niezależny timer kontrolny (WDT)
Regulator czasowy systemu Windows (DMT)
Szybkie budzenie i rozruch
Funkcje zarządzania energią
Tryby zarządzania o niskim poborze mocy (uśpienia, bezczynności i kopiowania)
Pobór mocy przy minimalnym wykonaniu ciągu NOP
Zintegrowany wyłącznik zasilania (PAR) i wyłącznik Brown-out (BOR)
Prąd dynamiczny 0,5 mA/MHz (typowy)
50 μA przy +25°C prądu IPD (typowy)
Pobór mocy przy minimalnym wykonaniu ciągu NOP
Zintegrowany wyłącznik zasilania (PAR) i wyłącznik Brown-out (BOR)
Prąd dynamiczny 0,5 mA/MHz (typowy)
50 μA przy +25°C prądu IPD (typowy)
Cechy elementów peryferyjnych
Do sześciu wyjść modulacji szerokości impulsu (PWM) (trzy generatory)
Konfigurowalny moduł konwertera analogowo-cyfrowego (ADC)
Do 4 wzmacniaczy operacyjnych
Do 5 komparatorów
Jednostka pomiaru czasu ładowania (CTMU) - Obsługuje pojemnościowy odczyt dotykowy funkcji mTouch™
Pięć 16-bitowych zegarów
Dwa 32-bitowe timery
Cztery moduły przechwytywania wydruku konfigurowalne jako Liczniki/Liczniki
Cztery moduły przechwytywania wejścia
Dwa rozszerzone uniwersalne synchroniczne nadajniki odbiorcze (EUSART)
Dwa moduły SPI
Jeden moduł I2C z obsługą SMBus
Konfigurowalny moduł konwertera analogowo-cyfrowego (ADC)
Do 4 wzmacniaczy operacyjnych
Do 5 komparatorów
Jednostka pomiaru czasu ładowania (CTMU) - Obsługuje pojemnościowy odczyt dotykowy funkcji mTouch™
Pięć 16-bitowych zegarów
Dwa 32-bitowe timery
Cztery moduły przechwytywania wydruku konfigurowalne jako Liczniki/Liczniki
Cztery moduły przechwytywania wejścia
Dwa rozszerzone uniwersalne synchroniczne nadajniki odbiorcze (EUSART)
Dwa moduły SPI
Jeden moduł I2C z obsługą SMBus
.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 70MIPS |
Liczba milionów instrukcji urządzenia na sekundę | 70MIPS |
Szerokość magistrali danych | 16bit |
Wielkość pamięci RAM | 16 kB |
Architektura zestawu instrukcji | Efektywny kod |
Rozmiar pamięci programów | 256 kB |
Typ pamięci programu | Flash |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | TQFP |
Liczba styków | 64 |
Typowe robocze napięcie zasilania | 4,5 do 5,5 V |
Liczba kanałów UART | 2 |
Liczba kanałów CAN | 1 |
Kanały przetwornika A/C | 36 |
Liczba przetworników A/C | 1 |
Maksymalna temperatura robocza | +85°C |
Liczba modułów PWM | 1 |
Długość | 10mm |
Przetworniki A/C | 1 (36 x 10/12 bitów) |
Minimalna temperatura robocza | -40°C |
Rozdzielczość PWM | 16bit |
Liczba kanałów SPI | 2 |
Kanały USB | 0 |
Liczba kanałów Ethernet | 0 |
Liczba zegarów | 7 |
Liczba kanałów I2C | 1 |
Liczba kanałów PCI | 0 |
Wymiary | 10 x 10 x 1.05mm |
Modulacja czasu trwania impulsu | 1 (6 x 16 bitów) |
Zegary | 2 x 32 bit, 5 x 16 bit |
Liczba kanałów USART | 0 |
Szerokość | 10mm |
Kanały PWM | 6 |
Liczba kanałów LIN | 0 |
Wysokość | 1.05mm |
Rozdzielczość przetwornika A/C | 12 bit, 10bit |
Rozdzielczość zegara | 16 bit, 32bit |
