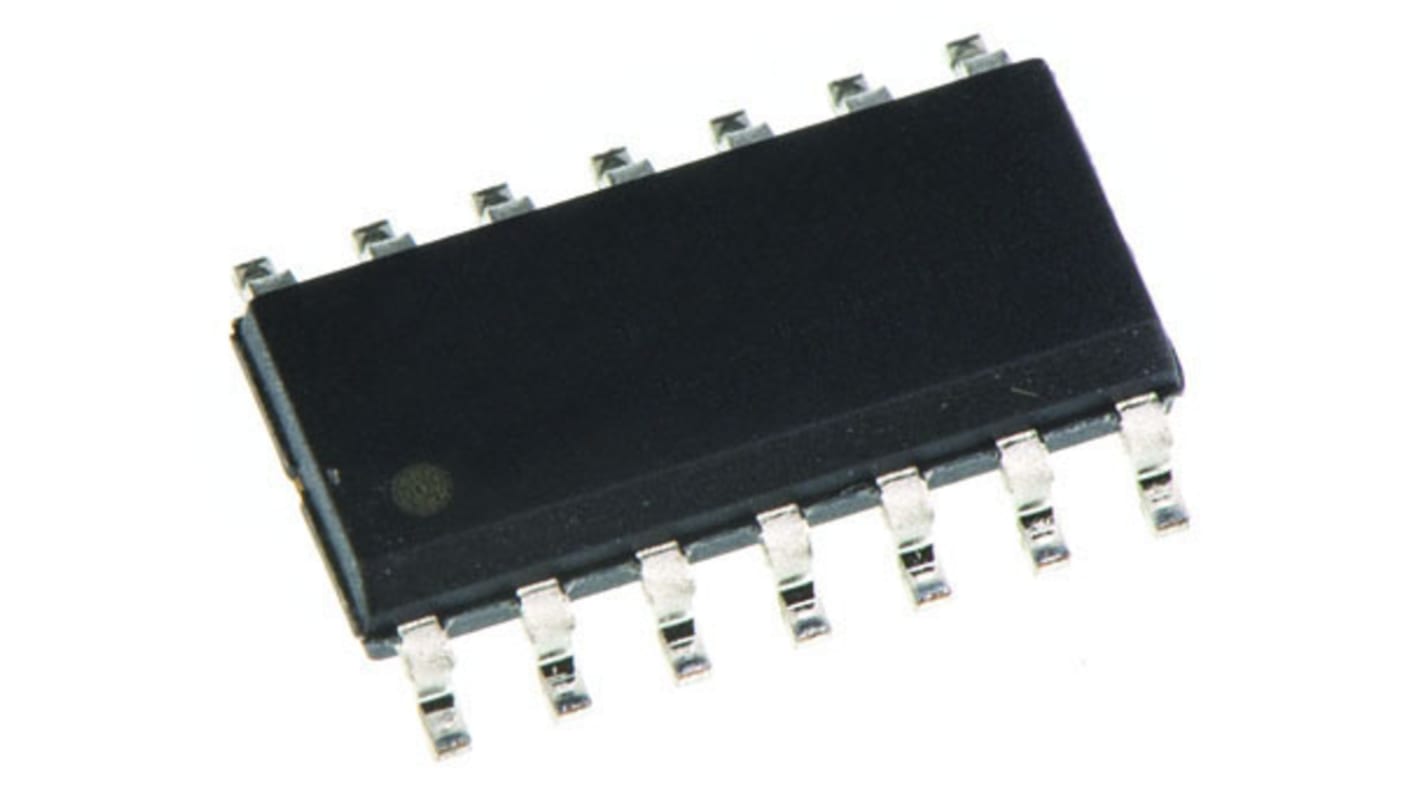

Układ przerzutnika SN74HC74D, 14-Pin, SOIC, Texas Instruments
- Nr art. RS 526-559
- Nr części producenta SN74HC74D
- Producent Texas Instruments
Dane techniczne
Atesty i certyfikaty
Niezgodne
Szczegółowe dane produktu
Przerzutniki i zatrzaski z rodziny 74HC, Texas Instruments
Gama szybkich i zatrzaskowych przerzutników i zatrzasków firmy Texas Instruments pochodzących z rodziny układów scalonych CMOS 74HC. Technologia CMOS bramek krzemowych z rodziny 74HC pozwala osiągnąć prędkości pracy podobne do rodziny LSTTL, ale przy mniejszym zużyciu energii niż w przypadku standardowych układów scalonych CMOS.
Układ logiczny CMOS o dużej szybkości
Napięcie robocze: od 2 do 6 V
Kompatybilność: wejście układu CMOS, Wyjście układu CMOS
Rodzina 74HC
Dane techniczne
| Atrybut | Parametr |
|---|---|
| Seria układów logicznych | HC |
| Funkcja logiczna | Typ D |
| Typ wejścia | O pojedynczej końcówce |
| Typ sygnału wyjściowego | Różnicowe |
| Typ wyzwalania | Krawędź dodatnia |
| Biegunowość | Nieodwracana, Odwracana |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | SOIC |
| Liczba styków | 14 |
| Ustawianie/resetowanie | Tak |
| Liczba elementów na układ | 2 |
| Maksymalny czas opóźnienia propagacji przy maksymalnym CL | 175 ns @ 2 V |
| Wymiary | 8.65 x 3.91 x 1.58mm |
| Warunek testu opóźnienia propagacji | 50pF |
| Minimalne robocze napięcie zasilania | 2 V |
| Długość | 8.65mm |
| Szerokość | 3.91mm |
| Maksymalne robocze napięcie zasilania | 6 V |
| Minimalna temperatura robocza | -40 °C |
| Maksymalna temperatura robocza | +85 °C |
| Wysokość | 1.58mm |
650 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
Cena za szt. (w tubie á 50)
0,37
zł
(bez VAT)
0,45
zł
(z VAT)
Sztuki
Per unit
Per Tube*
50 +
0,37 zł
18,35 zł
*cena za opakowanie
Wysyłka standardowa
Ze względu na czasowe ograniczenia w dostawie od producenta, RS nie może w tej chwili przyjąć zamówienia na ten produkt
