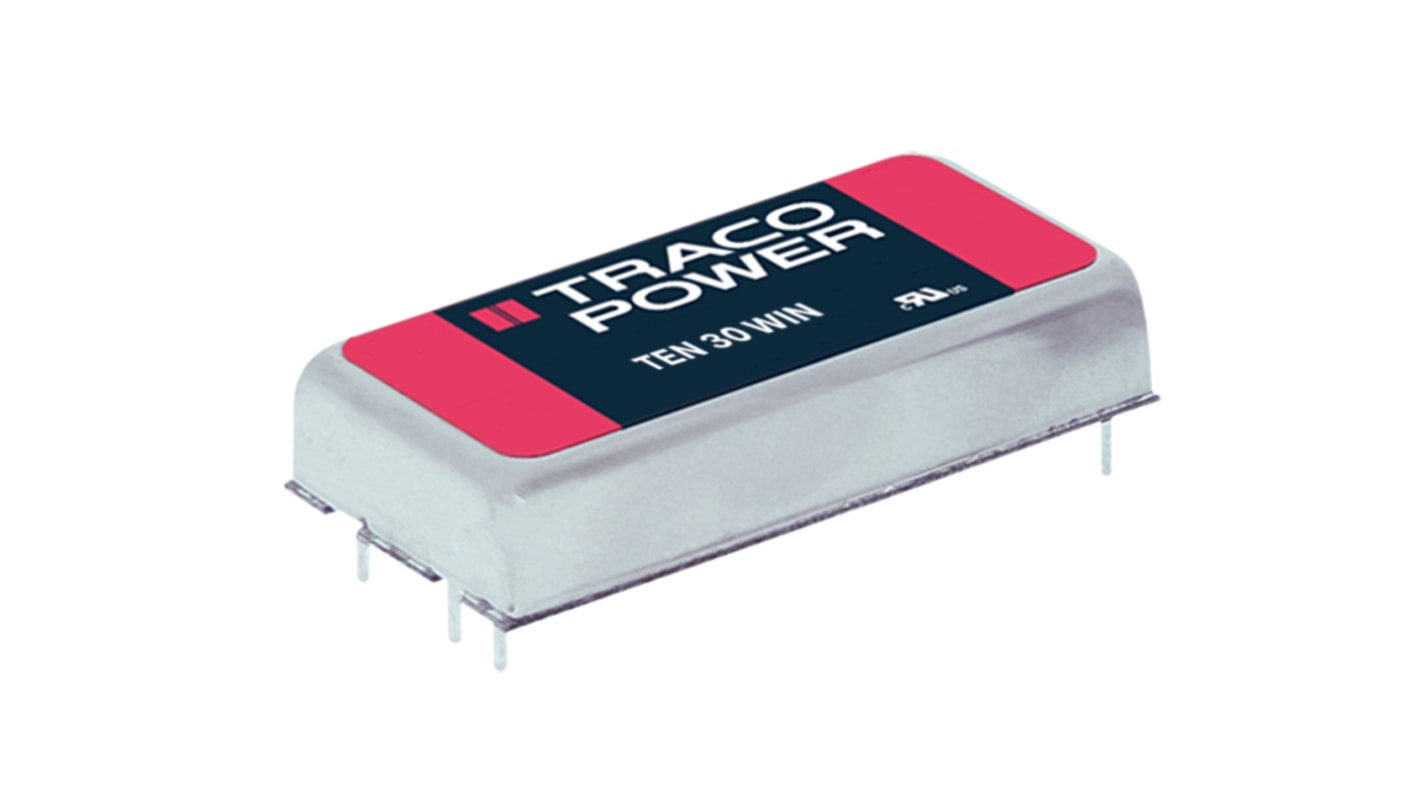

Konwerter DC/DC TEN 30WIN, Uwe 75V dc, Uwe 18V, Uwy 15V dc, TRACOPOWER 1 A 30 W -40 °C 75 °C Do montażu na płytce
- Nr art. RS:
- 445-002
- Nr części producenta:
- TEN 30-4823WIN
- Producent:
- TRACOPOWER
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
361,08 zł
(bez VAT)
444,13 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Tymczasowo niedostępny
- Dostępne od 09 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 4 | 361,08 zł |
| 5 - 9 | 350,24 zł |
| 10 - 24 | 339,47 zł |
| 25 - 49 | 324,97 zł |
| 50 + | 310,56 zł |
*cena orientacyjna
- Nr art. RS:
- 445-002
- Nr części producenta:
- TEN 30-4823WIN
- Producent:
- TRACOPOWER
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | TRACOPOWER | |
| Typ produktu | Konwerter DC/DC | |
| Napięcie wyjściowe 1 | 15V dc | |
| Maksymalne napięcie wejściowe | 75V dc | |
| Minimalne napięcie wejściowe | 18V | |
| Prąd wyjściowy 1 | 1A | |
| Prąd wyjściowy 2 | 1000mA | |
| Napięcie wyjściowe 2 | -15V dc | |
| Typ montażu | Do montażu na płytce drukowanej | |
| Współczynnik wejściowy | 4:1 | |
| Średni okres międzyawaryjny | 1300000h | |
| Liczba wyjść | 2 | |
| Napięcie izolacji | 1.5kV dc | |
| Liczba styków | 6 | |
| Maksymalna moc wyjściowa | 30W | |
| Typ obudowy | Osłonięta metalowa obudowa | |
| Długość | 40.6mm | |
| Seria | TEN 30WIN | |
| Normy/Zatwierdzenia | No | |
| Głębokość | 10.2mm | |
| Maksymalna temperatura robocza | 75°C | |
| Minimalna temperatura robocza | -40°C | |
| Wydajność | 88% | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka TRACOPOWER | ||
Typ produktu Konwerter DC/DC | ||
Napięcie wyjściowe 1 15V dc | ||
Maksymalne napięcie wejściowe 75V dc | ||
Minimalne napięcie wejściowe 18V | ||
Prąd wyjściowy 1 1A | ||
Prąd wyjściowy 2 1000mA | ||
Napięcie wyjściowe 2 -15V dc | ||
Typ montażu Do montażu na płytce drukowanej | ||
Współczynnik wejściowy 4:1 | ||
Średni okres międzyawaryjny 1300000h | ||
Liczba wyjść 2 | ||
Napięcie izolacji 1.5kV dc | ||
Liczba styków 6 | ||
Maksymalna moc wyjściowa 30W | ||
Typ obudowy Osłonięta metalowa obudowa | ||
Długość 40.6mm | ||
Seria TEN 30WIN | ||
Normy/Zatwierdzenia No | ||
Głębokość 10.2mm | ||
Maksymalna temperatura robocza 75°C | ||
Minimalna temperatura robocza -40°C | ||
Wydajność 88% | ||
- Kraj pochodzenia:
- TW
Pojedynczy/podwójny/potrójny wyjściowy przetwornik DC-DC o mocy 30 W z regulacją gęstości mocy, z izolowanym izolowanym przetwornicą DC-DC TEN serii 30WIN
Pojedynczy/podwójny/potrójny wyjściowy moduł przetwarzający o dużej gęstości mocy 30 W z izolowaną obudową DC-DC, z szerokim zakresem napięcia wejściowego i zwartą obudową niskoprofilową. Te izolowane, izolowane moduły konwertorowe DC-DC o dużej gęstości mocy są odpowiednie do stosowania w sprzęcie zasilanym bateriami i rozproszonej architekturze zasilania w komunikacji i przemysłowych elektronice.
Duża gęstość mocy, pakiet 25,4x50,8x10,2 mm
Bardzo szeroki zakres napięcia wejściowego 4:1
Wyjścia regulowane
±10% regulowane napięcie wyjściowe za pomocą oporników zewnętrznych (tylko modele z jednym wyjściem)
Izolacja wejścia / wyjścia 1,5 kV
Wysoka wydajność do 91%
Brak wymaganego obciążenia minimalnego
Filtr wejściowy spełnia wymagania normy EN 55022, klasa A.
Zdalne włączanie/wyłączanie
Zbyt wysoka temperatura, zbyt wysokie napięcie, zbyt wysokie obciążenie i zabezpieczenie przed zwarciem
Ekranowana metalowa obudowa z izolowaną płytą podstawową
Standardowe wyjście
Note
Temperatura pracy wynosi 3,5% na °C powyżej 60°C.
MTBF na MIL-HDBK-217F (25°C).
Regulacja obciążenia w modelach z podwójnym wyjściem służy do równoważenia obciążenia.
Aby uzyskać informacje na temat odpowiedniego radiatora, patrz numer fabryczny 745-1234
Odpowiedni tryb wspólny chowa:
Dziesięć 30-241x i TEN 30-242x : patrz 745-1222 (L1) i 745-1231 (L2)
Dziesięć 30-243x : patrz 745-1183 (L1) i 745-1196 (L2)
Dziesięć 30-481x i TEN 30-482x: Patrz 745-1222 (L1) i 745-1231 (L2)
Dziesięć 30-48xx : patrz 745-1183 (L1) i 745-1196 (L2)
MTBF na MIL-HDBK-217F (25°C).
Regulacja obciążenia w modelach z podwójnym wyjściem służy do równoważenia obciążenia.
Aby uzyskać informacje na temat odpowiedniego radiatora, patrz numer fabryczny 745-1234
Odpowiedni tryb wspólny chowa:
Dziesięć 30-241x i TEN 30-242x : patrz 745-1222 (L1) i 745-1231 (L2)
Dziesięć 30-243x : patrz 745-1183 (L1) i 745-1196 (L2)
Dziesięć 30-481x i TEN 30-482x: Patrz 745-1222 (L1) i 745-1231 (L2)
Dziesięć 30-48xx : patrz 745-1183 (L1) i 745-1196 (L2)
Approvals
Certyfikat UL/cUL
Standards
En 60950-1, UL 60950-1, IEC 60950-1
