Przetwornica izolowana DC-DC, 1W, Uwe 13,5 → 16,5 V DC, Uwy ±15V dc, Iwy ±33mA, Murata Power Solutions

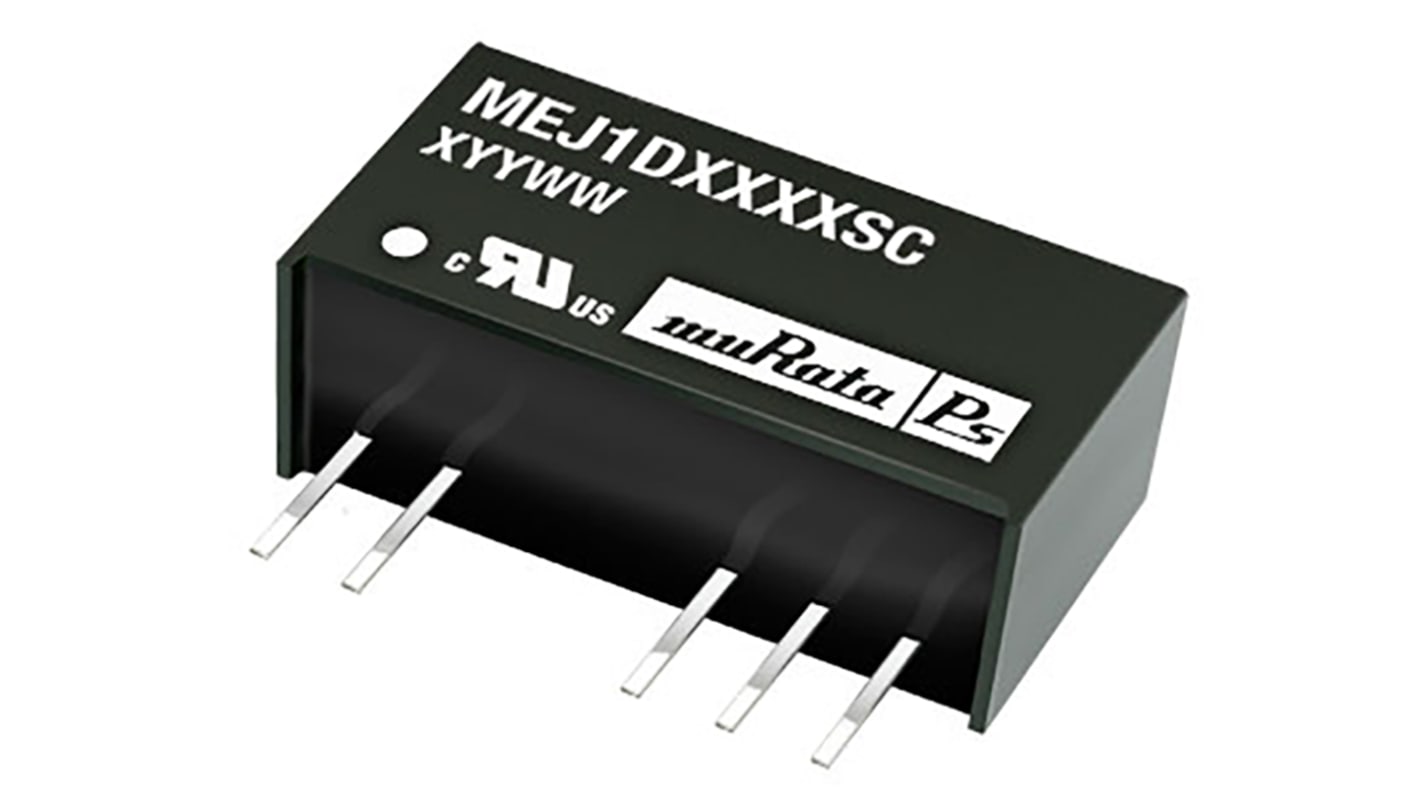

Murata Power MEJ1 to seria izolowanych konwerterów DC-DC o mocy 1 W, enkapsulowanych w 7-stykowym pakiecie SIP. Przetwornica DC-DC spełnia wymagania trzeciej edycji normy bezpieczeństwa medycznego i zapewnia następujące MOP (środki ochrony operatora): 2 MONOP oparte na napięciu roboczym 200Vrms max - 280Vpkmax, między głównym i pomocniczym a 1 MOOP opartym na napięciu roboczym 200Vrms max, między głównym i jego obudową.
Typowa efektywność energetyczna tych przetworników DC-DC mieści się w zakresie od 70 do 78%.
Seria MEJ1 jest przeznaczona do zastosowań o niskim poborze mocy, które wymagają dużej izolacji, takiej jak zatwierdzona przez agencję bariera bezpieczeństwa sprzętu medycznego, kierowców IGBT i systemów kontrolnych.

Jedno- i podwójne wyjście
UL 94V-0 materiał opakowania
Typ obudowy SIP
Izolacja 5,2kVDC
Wejścia napięcia 3,3 V, 5 V, 12 V, 15 V i 24 V.
Napięcie wyjściowe 3,3 V, 5 V, 9 V, 12 V i 15 V.
Wewnętrzna budowa SMD
W pełni enkapsulowany magnesem toroidalnym
Styk kompatybilny z serią MEV, NMV, NMK, MEJ2 i NMJ

UL 609502, UL60601 (wydanie trzecie)

Murata Power Solutions - SIP
