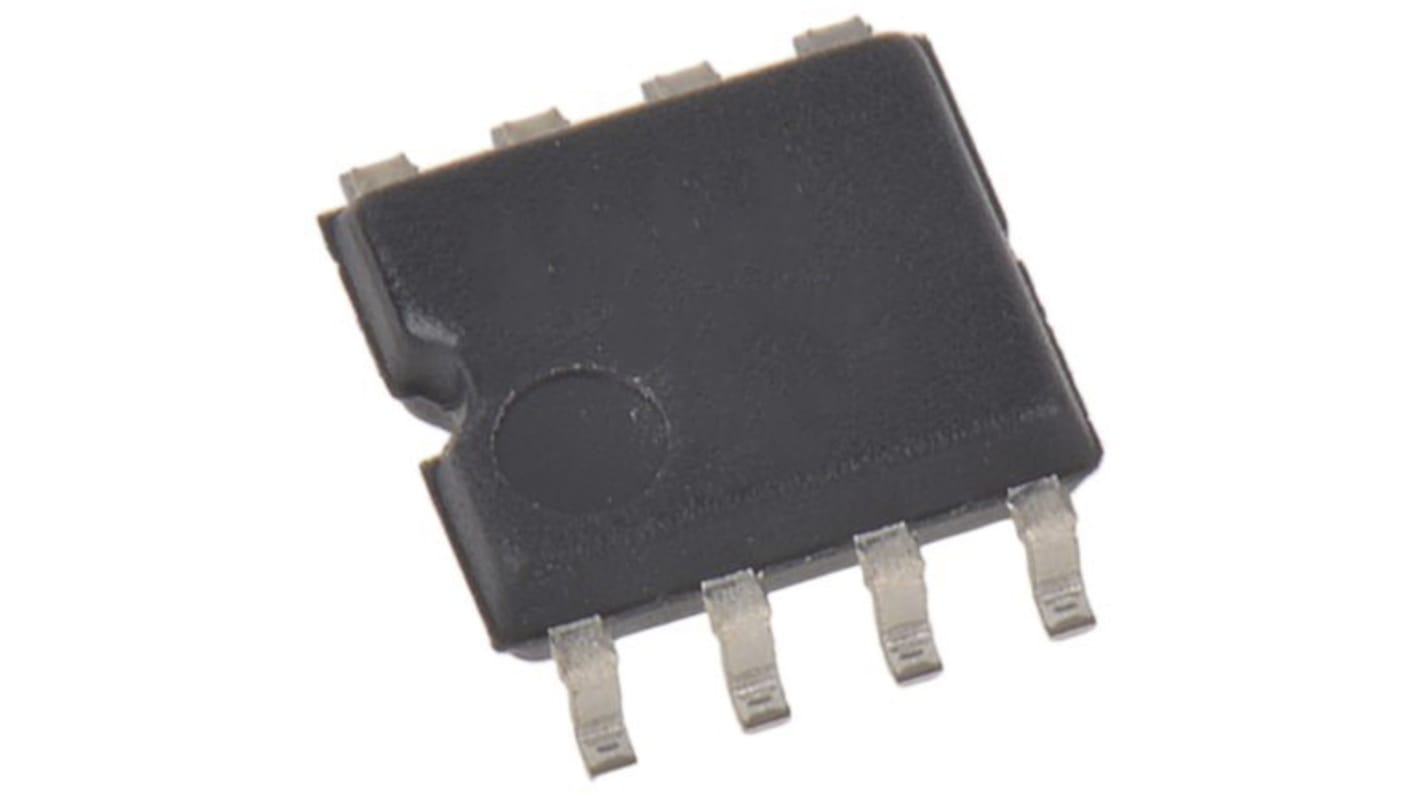

Regulator przełączający 1A Montaż powierzchniowy SOP Zasilacz impulsowy obniżający napięcie 2-kanałowy Z regulacją
- Nr art. RS:
- 146-7659P
- Nr części producenta:
- BD9E102FJ-GE2
- Producent:
- ROHM
Suma częściowa 10 sztuk/i (dostarczane w postaci ciągłej taśmy)*
23,17 zł
(bez VAT)
28,50 zł
(z VAT)
Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później
Produkty | Za jednostkę |
|---|---|
| 10 + | 2,317 zł |
*cena orientacyjna
- Nr art. RS:
- 146-7659P
- Nr części producenta:
- BD9E102FJ-GE2
- Producent:
- ROHM
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | ROHM | |
| Maksymalny prąd wyjściowy | 1A | |
| Maksymalne napięcie wyjściowe | 18, 2 V | |
| Funkcja regulatora | Zasilacz impulsowy obniżający napięcie | |
| Minimalne napięcie wyjściowe | 1 V | |
| Minimalne napięcie wejściowe | 7 V | |
| Maksymalne napięcie wejściowe | 26 V | |
| Typ wyjścia | Z regulacją | |
| Typ montażu | Montaż powierzchniowy | |
| Liczba wyjść | 2 | |
| Liczba styków | 8 | |
| Maksymalna częstotliwość przełączania | 656 kHz | |
| Typ opakowania | SOP | |
| Regulator przełączający | Tak | |
| Długość | 4.9mm | |
| Wymiary | 4.9 x 3.9 x 1.37mm | |
| Minimalna temperatura robocza | -40°C | |
| Wydajność | 80% | |
| Maksymalna temperatura robocza | +85°C | |
| Wysokość | 1.37mm | |
| Szerokość | 3.9mm | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka ROHM | ||
Maksymalny prąd wyjściowy 1A | ||
Maksymalne napięcie wyjściowe 18, 2 V | ||
Funkcja regulatora Zasilacz impulsowy obniżający napięcie | ||
Minimalne napięcie wyjściowe 1 V | ||
Minimalne napięcie wejściowe 7 V | ||
Maksymalne napięcie wejściowe 26 V | ||
Typ wyjścia Z regulacją | ||
Typ montażu Montaż powierzchniowy | ||
Liczba wyjść 2 | ||
Liczba styków 8 | ||
Maksymalna częstotliwość przełączania 656 kHz | ||
Typ opakowania SOP | ||
Regulator przełączający Tak | ||
Długość 4.9mm | ||
Wymiary 4.9 x 3.9 x 1.37mm | ||
Minimalna temperatura robocza -40°C | ||
Wydajność 80% | ||
Maksymalna temperatura robocza +85°C | ||
Wysokość 1.37mm | ||
Szerokość 3.9mm | ||
BD9E102FJ to synchroniczny obniżający regulator impulsowy z wbudowanymi układami MOSFET o małej rezystancji włączenia. Duża sprawność przy niewielkim obciążeniu dzięki sterowaniu SLLMTM. Rozwiązanie zalecane do urządzeń wymagających ograniczenia zużycia energii w trybie gotowości. Przetwornica DC/DC ze sterowaniem prądowym o krótkim czasie reakcji w stanach nieustalonych. Możliwość łatwej konfiguracji kompensacji fazy.
Synchroniczna pojedyncza przetwornica DC/DC
Sterowanie SLLMTM (Simple Light Load Mode)
Sprawność = 80% (przy IOUT = 10 mA)
Zabezpieczenie przed nadmiernym prądem
Zabezpieczenie przed zwarciem
Zabezpieczenie termiczne
Zabezpieczenie blokady przy zbyt niskim napięciu
Płynne uruchamianie
Zewnętrzna dioda redukująca
・obudowa SOP-J8
Sterowanie SLLMTM (Simple Light Load Mode)
Sprawność = 80% (przy IOUT = 10 mA)
Zabezpieczenie przed nadmiernym prądem
Zabezpieczenie przed zwarciem
Zabezpieczenie termiczne
Zabezpieczenie blokady przy zbyt niskim napięciu
Płynne uruchamianie
Zewnętrzna dioda redukująca
・obudowa SOP-J8
