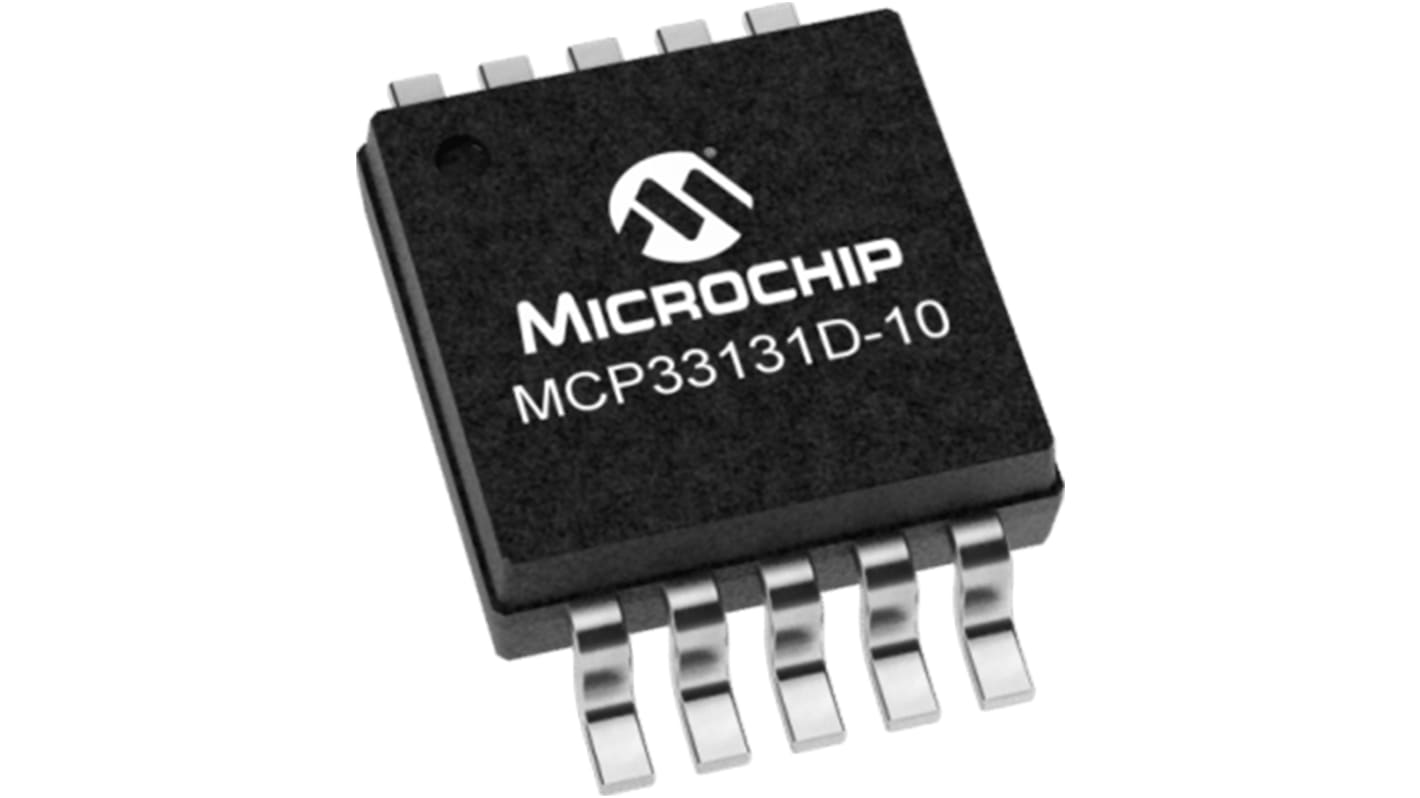

ADC 12 bitów 1Msps A/C: 1 MSOP SAR 1,8 V

Zobacz kategorię
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Rodzaj opakowania:
Nr art. RS:
175-3243
Nr części producenta:
MCP33111D-10-I/MS
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Architektura

SAR

Liczba przetworników A/C

1

Rozdzielczość

12 bitów

Częstotliwość próbkowania

1Msps

Typ sygnału wejściowego

Różnicowe

Typ wejścia

Napięcie

Typ montażu

Montaż powierzchniowy

Typ opakowania

MSOP

Liczba styków

10

Błąd nieliniowości całkowitej

0.12LSB

Typowe napięcie pojedynczego zasilania

1,8 V

Minimalna temperatura robocza

-40°C

Wymiary

3 x 3 x 0.75mm

Maksymalna temperatura robocza

85°C

Kraj pochodzenia:
US
MCP331x1D-10 to w pełni różnicowe 16-, 14- i 12-bitowe, jednokanałowe urządzenia serii ADC 1 Ms/s, które cechują się niskim zużyciem energii i wysoką wydajnością oraz korzystają z architektury rejestru kolejnych przybliżeń (SAR). Urządzenie pracuje przy napięciu zewnętrznym odniesienia (VREF) 2,5 V do 5,1 V (VREF), które obsługuje szeroki zakres pełnej skali zakresu wejścia od -VREF do +VREF. Ustawienie napięcia odniesienia jest niezależne od napięcia zasilania analogowego (AVDD) i wyższe niż AVDD. Wyjście konwersji jest dostępne za pośrednictwem łatwego w użyciu, prostego interfejsu 3-przewodowego zgodnego z SPI.

Częstotliwość próbkowania (przepustowość): 1 Ms/s
Rozdzielczość 16/14/12 bitów bez brakujących kodów
Wyjście bez opóźnień
Szeroki zakres napięcia roboczego:
Napięcie zasilania analogowego (AVDD): 1,8 V
Napięcie wejścia cyfrowego/wyjścia analogowego (DVIO): 1,7 V 5,5 V
Napięcie zewnętrzne odniesienia (VREF): 2,5 V 5,1 V
Tryb wejścia różnicowego
Pełna skala zakresu wejścia: od -VREF do +VREF
Autokalibracja ADC pod kątem przesunięcia, wzmocnienia i
Zakres temperatur: od -40°C do +85°C

.
