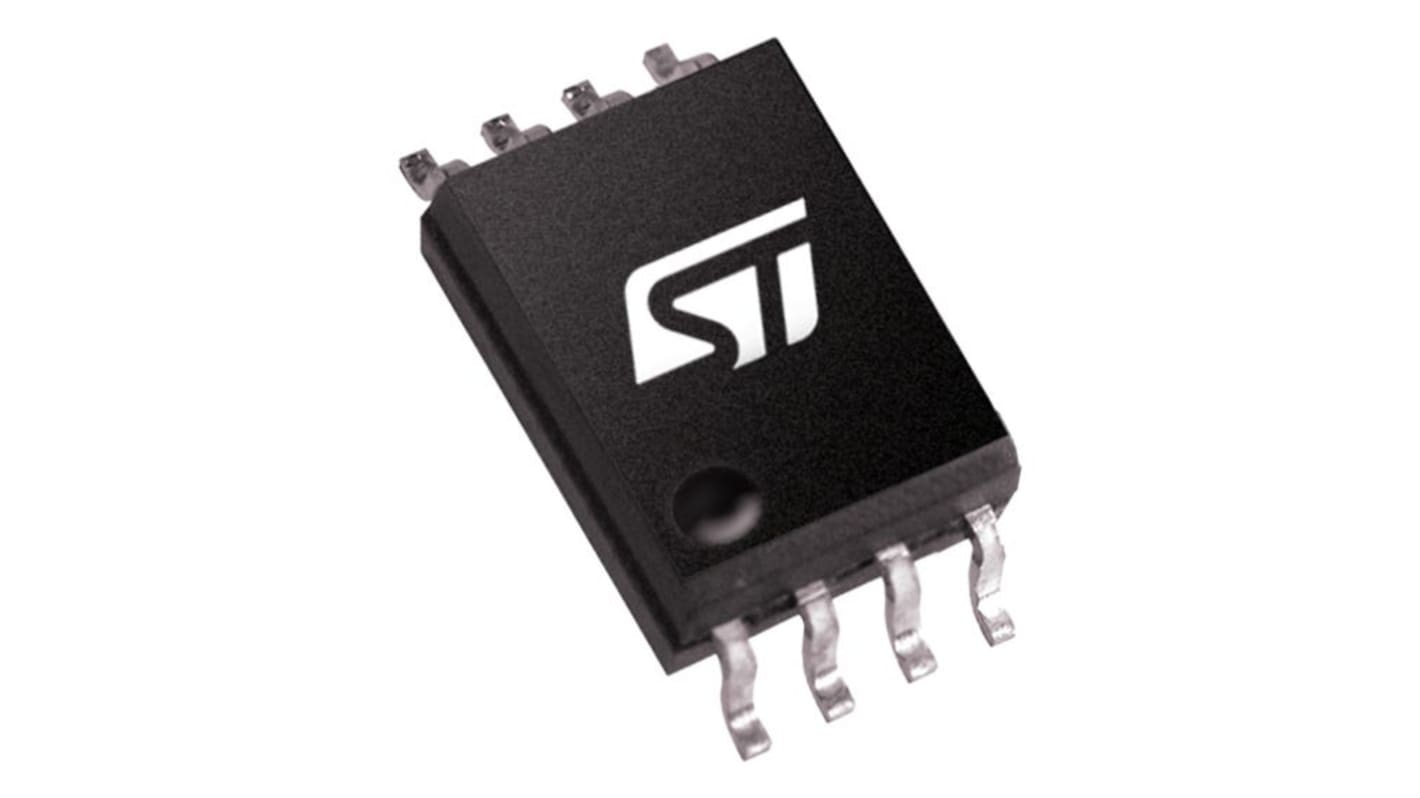

Sterownik PWM UC2844BD1 500 kHz, wyjścia: 1 Powierzchnia 8-pinowy STMicroelectronics 30V SO-8
- Nr art. RS:
- 151-963
- Nr części producenta:
- UC2844BD1
- Producent:
- STMicroelectronics
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 tuba po 100 sztuk/i)*
375,30 zł
(bez VAT)
461,60 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 3400 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Tubę* |
|---|---|---|
| 100 - 200 | 3,753 zł | 375,30 zł |
| 300 - 400 | 3,516 zł | 351,60 zł |
| 500 - 900 | 3,284 zł | 328,40 zł |
| 1000 - 1900 | 2,931 zł | 293,10 zł |
| 2000 + | 2,856 zł | 285,60 zł |
*cena orientacyjna
- Nr art. RS:
- 151-963
- Nr części producenta:
- UC2844BD1
- Producent:
- STMicroelectronics
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | STMicroelectronics | |
| Maksymalna częstotliwość przełączania | 500kHz | |
| Typ produktu | Sterownik PWM | |
| Prąd zasilania podczas uruchamiania | 0.5mA | |
| Prąd zasilania | 17mA | |
| Prąd wyjściowy | 1A | |
| Typ montażu | Powierzchnia | |
| Typ obudowy | SO-8 | |
| Minimalne napięcie zasilania | 8.5V | |
| Liczba styków | 8 | |
| Maksymalne napięcie zasilania | 30V | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalne obciążenie robocze | 100% | |
| Maksymalna temperatura robocza | 150°C | |
| Normy/Zatwierdzenia | RoHS | |
| Seria | UC284 | |
| Wysokość | 1.75mm | |
| Długość | 5mm | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka STMicroelectronics | ||
Maksymalna częstotliwość przełączania 500kHz | ||
Typ produktu Sterownik PWM | ||
Prąd zasilania podczas uruchamiania 0.5mA | ||
Prąd zasilania 17mA | ||
Prąd wyjściowy 1A | ||
Typ montażu Powierzchnia | ||
Typ obudowy SO-8 | ||
Minimalne napięcie zasilania 8.5V | ||
Liczba styków 8 | ||
Maksymalne napięcie zasilania 30V | ||
Minimalna temperatura robocza -40°C | ||
Maksymalne obciążenie robocze 100% | ||
Maksymalna temperatura robocza 150°C | ||
Normy/Zatwierdzenia RoHS | ||
Seria UC284 | ||
Wysokość 1.75mm | ||
Długość 5mm | ||
Norma motoryzacyjna Nie | ||
- Kraj pochodzenia:
- MA
Sterownik STMicroelectronics należący do rodziny układów scalonych sterujących zapewnia niezbędne funkcje do wdrożenia schematów sterowania prądem w trybie stałej częstotliwości off-line lub DC-DC przy minimalnej liczbie części zewnętrznych. Obwody wdrożone wewnętrznie obejmują wykończony oscylator zapewniający precyzyjną kontrolę DUTY CYCLE pod blokadą napięcia z prądem rozruchowym poniżej 0,5 mA, precyzyjną referencję wykończoną pod kątem dokładności przy wejściu wzmacniacza błędu, logikę zapewniającą pracę z blokadą, komparator PWM, który zapewnia również kontrolę granic prądu, oraz etap wyjścia bieguna totemowego zaprojektowany do źródła lub tłumienia wysokiego prądu szczytowego.
Wyjście biegunowe totemowe o wysokim prądzie
Blokada podnapięciowa z histerezą
Niski prąd rozruchowy i roboczy
