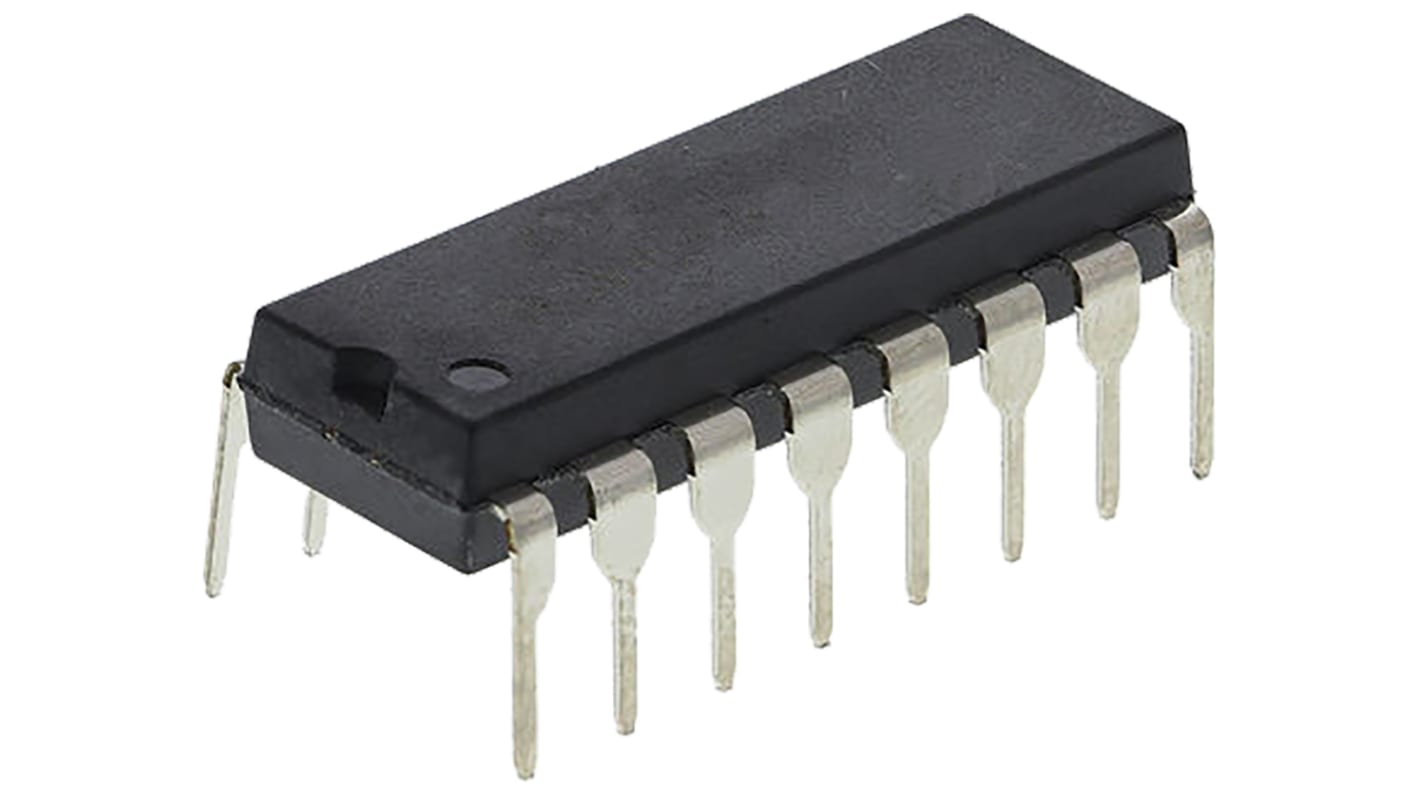

Kontroler PWM 300 kHz Otwór przezierny 16-pinowy Texas Instruments PDIP

Nr art. RS:: 145-1203
Nr części producenta:: TL594IN
Producent:: Texas Instruments

Kontroler PWM 300 kHz Otwór przezierny 16-pinowy Texas Instruments PDIP

Produkt wycofany

Nr art. RS:: 145-1203
Nr części producenta:: TL594IN
Producent:: Texas Instruments

ESD Control Selection Guide V1

Powiązane linki

Kontroler PWM 300 kHz Otwór przezierny 20 -pinowy Texas Instruments PDIP
Kontroler PWM 300 kHz Otwór przezierny 16 -pinowy Texas Instruments PDIP
Kontroler PWM 300 kHz Texas Instruments
Kontroler PWM 550 kHz Otwór przezierny 18 -pinowy Texas Instruments PDIP
Kontroler PWM 500 kHz Otwór przezierny 8 -pinowy Texas Instruments PDIP
Kontroler PWM 450 kHz Otwór przezierny 16 -pinowy Texas Instruments PDIP
Kontroler PWM 1000 kHz Otwór przezierny 16 -pinowy Texas Instruments PDIP
Kontroler PWM 400 kHz Otwór przezierny 16 -pinowy Texas Instruments PDIP

Atrybut	Parametr
Maksymalna częstotliwość przełączania	300 kHz
Napięcie wyjściowe	40 V
Prąd wyjściowy	200 mA
Metoda sterowania	Napięcie
Liczba wyjść	2
Czas zanikania	45ns
Typ montażu	Otwór przezierny
Typ opakowania	PDIP
Czas narastania	200ns
Liczba styków	16
Topologia	Wzmocnienie, ruch powrotny, przód, Push-Pull
Maksymalne obciążenie robocze	45%
Wymiary	19.3 x 6.35 x 4.57mm
Typ kontrolera PWM	Tryb napięciowy
Długość	19.3mm
Szerokość	6.35mm
Wysokość	4.57mm
Maksymalna temperatura robocza	+85°C
Minimalne robocze napięcie zasilania	7 V
Maksymalne robocze napięcie zasilania	40 V
Minimalna temperatura robocza	-40°C
