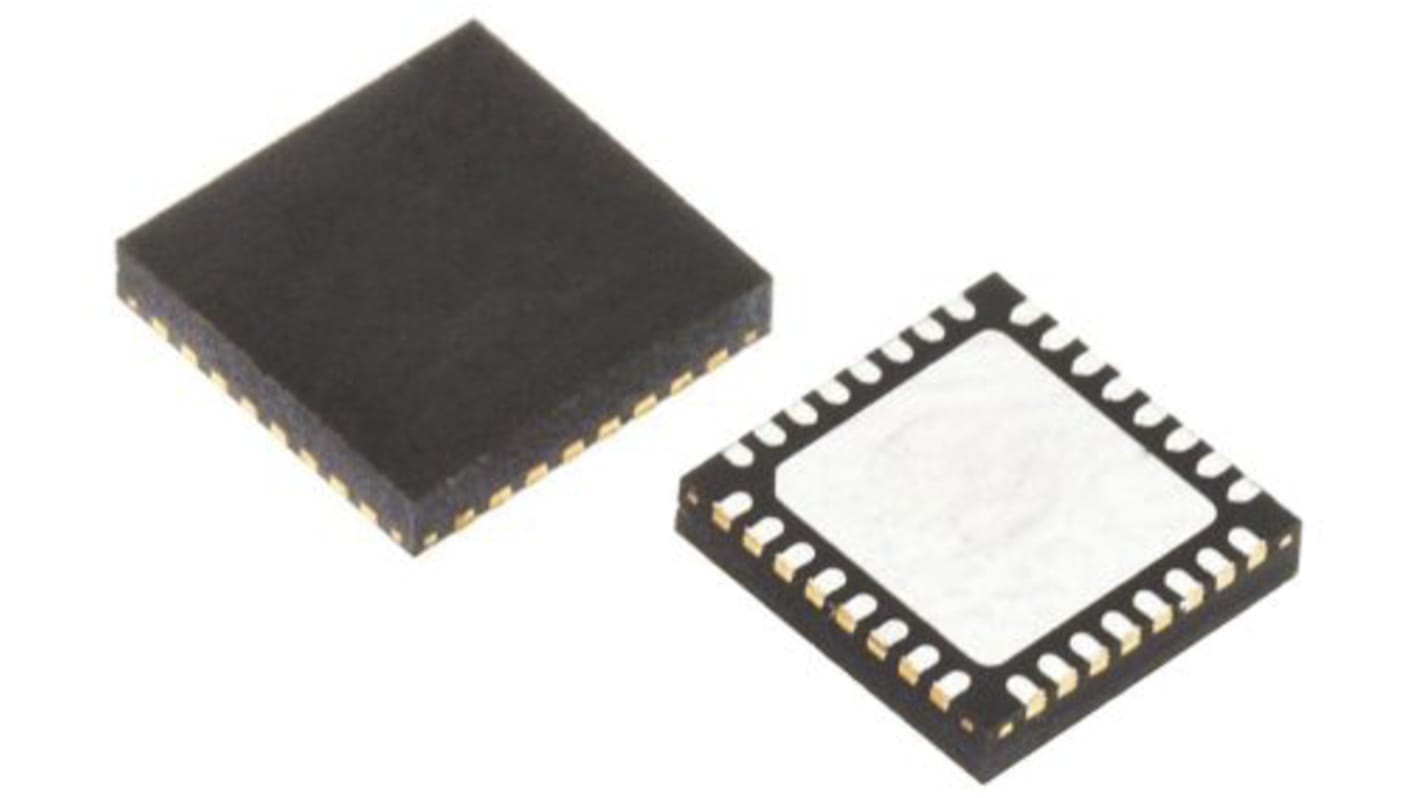

Sterownik PWM 650 kHz, wyjścia: 1 Powierzchnia 32-pinowy Renesas Electronics 40 V QFN

Nr art. RS:: 180-8391
Nr części producenta:: ISL81401FRZ-T7A
Producent:: Renesas Electronics

Sterownik PWM 650 kHz, wyjścia: 1 Powierzchnia 32-pinowy Renesas Electronics 40 V QFN

Suma częściowa (1 rolka po 250 sztuk/i)*

2 700,25 zł

(bez VAT)

3 321,25 zł

(z VAT)

Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później

Produkty	Za jednostkę	Na Rolki*
250 +	10,801 zł	2 700,25 zł

*cena orientacyjna

Nr art. RS:: 180-8391
Nr części producenta:: ISL81401FRZ-T7A
Producent:: Renesas Electronics

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Renesas Electronics
	Maksymalna częstotliwość przełączania	650kHz
	Typ produktu	Sterownik PWM
	Prąd zasilania podczas uruchamiania	2μA
	Napięcie wyjściowe	0.8/40 V
	Prąd zasilania	6mA
	Wykrywanie zerowego zasilania	Nie
	Prąd wyjściowy	120mA
	Liczba wyjść	1
	Typ montażu	Powierzchnia
	Minimalne napięcie zasilania	4.5V
	Typ obudowy	QFN
	Maksymalne napięcie zasilania	40V
	Liczba styków	32
	Topologia	Obniżanie napięcia – podwyższanie napięcia
	Maksymalne obciążenie robocze	50%
	Minimalna temperatura robocza	-40°C
	Maksymalna temperatura robocza	125°C
	Szerokość	5 mm
	Seria	ISL
	Długość	5mm
	Wysokość	1mm
	Normy/Zatwierdzenia	RoHS
	Norma motoryzacyjna	Nie

	Zaznacz wszystkie
	Marka Renesas Electronics
	Maksymalna częstotliwość przełączania 650kHz
	Typ produktu Sterownik PWM
	Prąd zasilania podczas uruchamiania 2μA
	Napięcie wyjściowe 0.8/40 V
	Prąd zasilania 6mA
	Wykrywanie zerowego zasilania Nie
	Prąd wyjściowy 120mA
	Liczba wyjść 1
	Typ montażu Powierzchnia
	Minimalne napięcie zasilania 4.5V
	Typ obudowy QFN
	Maksymalne napięcie zasilania 40V
	Liczba styków 32
	Topologia Obniżanie napięcia – podwyższanie napięcia
	Maksymalne obciążenie robocze 50%
	Minimalna temperatura robocza -40°C
	Maksymalna temperatura robocza 125°C
	Szerokość 5 mm
	Seria ISL
	Długość 5mm
	Wysokość 1mm
	Normy/Zatwierdzenia RoHS
	Norma motoryzacyjna Nie

Datasheet

Pojedynczy rozwadniacz 4-przełącznikowy sterownik współbieżny

Dwukierunkowa praca w locie z niezależną kontrolą napięcia i prądu na obu końcach

Algorytm opracowany dla najbardziej płynnego przejścia w trybie

Sterowniki MOSFET z Adaptive Strap-through Protection

Szeroki zakres napięcia wejściowego: Od 4,5 V do 40 V.

Szeroki zakres napięć wyjściowych: Od 0,8 V do 40 V.

Obsługuje pre-stronną wydajność z funkcją SR soft-start

Częstotliwość programowalna: Od 100 kHz do 600 kHz

Obsługuje równoległą pracę współdzielenia prądu z kaskadowymi przerwami międzyfazowymi

Synchronizacja zewnętrzna z wyjściem zegara lub symulowaniem częstotliwości

Zewnętrzne przesunięcie dla większej wydajności obsługuje wejście 5-36 V.

Monitor prądu wyjściowego i wejściowego

Możliwość wyboru trybu PWM między trybami PWM/DE/Burst

Niski prąd wyłączenia: 2,7 μA

Całkowita ochrona: OCP, SCP, OVP, OTP i UVP

- Ochrona dwupoziomowa OCP ze średnią wartością prądu i Peak prądu impulsu

- Wybieralna reakcja OCP z trybem stałego prądu lub pojazdu

- Ujemny limit prądu Peak-by-puls

Sterownik PWM 650 kHz, wyjścia: 1 Powierzchnia 32-pinowy Renesas Electronics 40 V QFN
