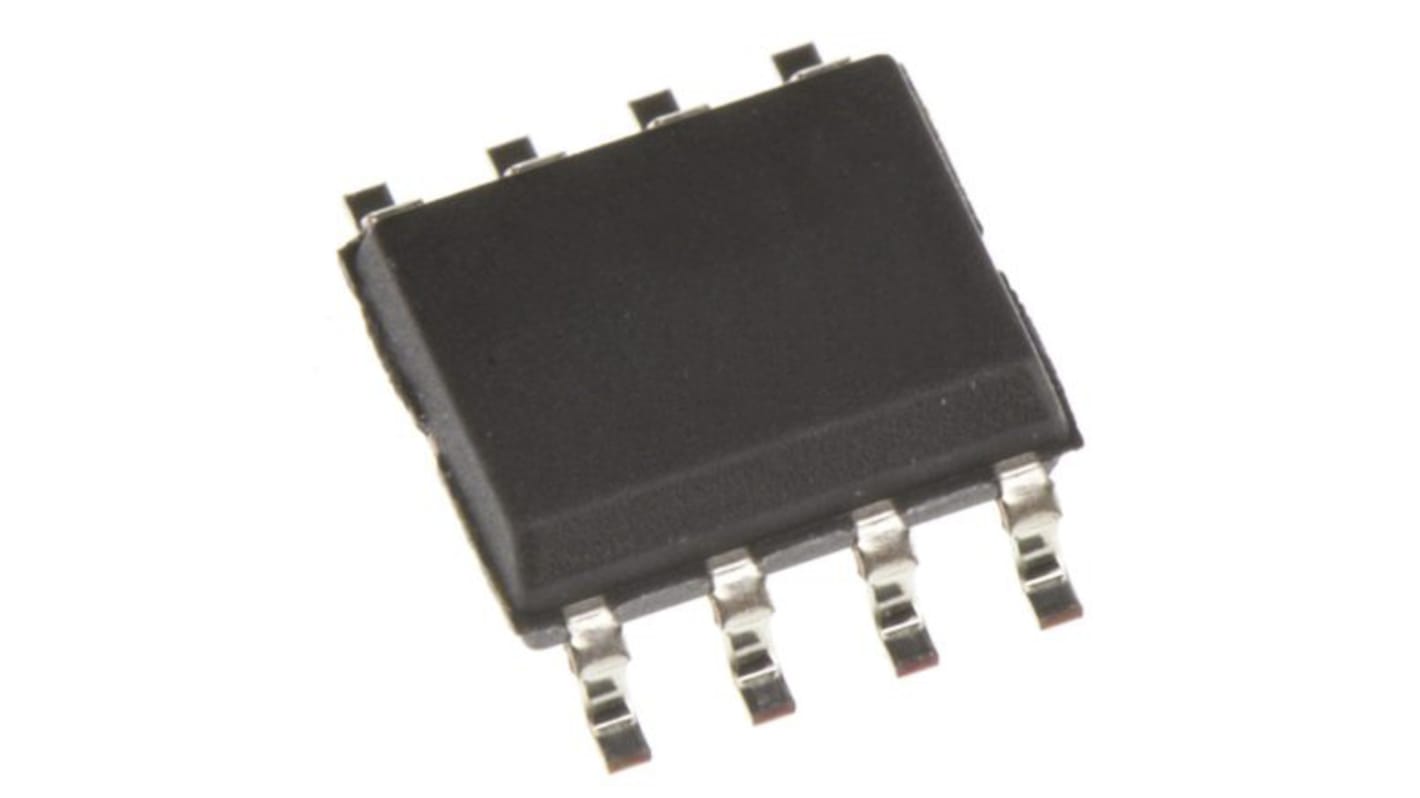

Kontroler PWM 500 kHz Otwór przezierny 8 -pinowy onsemi SOIC

Zobacz wszystkie PWM
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Rodzaj opakowania:
Nr art. RS:
184-1568
Nr części producenta:
UC2845BD1G
Producent:
onsemi
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

onsemi

Maksymalna częstotliwość przełączania

500 kHz

Napięcie wyjściowe

5,05 V

Prąd wyjściowy

1 A

Liczba wyjść

1

Metoda sterowania

Natężenie

Typ montażu

Otwór przezierny

Czas zanikania

150ns

Typ opakowania

SOIC

Czas narastania

150ns

Liczba styków

8

Topologia

Wzmocnienie, ruch powrotny

Maksymalne obciążenie robocze

50%

Wymiary

5 x 4 x 1.5mm

Typ kontrolera PWM

Tryb prądowy

Długość

5mm

Szerokość

4mm

Wysokość

1.5mm

Minimalna temperatura robocza

-25°C

Maksymalne robocze napięcie zasilania

36 V

Maksymalna temperatura robocza

+85°C

Norma motoryzacyjna

AEC-Q100

Kraj pochodzenia:
CN
Oscylator przycięty do precyzyjnego sterowania częstotliwością

Gwarantowana częstotliwość oscylatora przy 250 kHz

Praca w trybie prądu do częstotliwości przełączania wyjściowego 500 kHz

Wyjście z czasem wyłączenia regulowane od 50% do 70%

Automatyczna kompensacja przesyłania

Blokada PWM do ograniczenia prądu cyklu po cyklu

Wewnętrznie przycięty układ referencyjny z blokadą podnapięciową

Wyjście bieguna totemu o wysokim natężeniu prądu

Blokada podnapięciowa z histerezą

Niski prąd rozruchowy i roboczy
