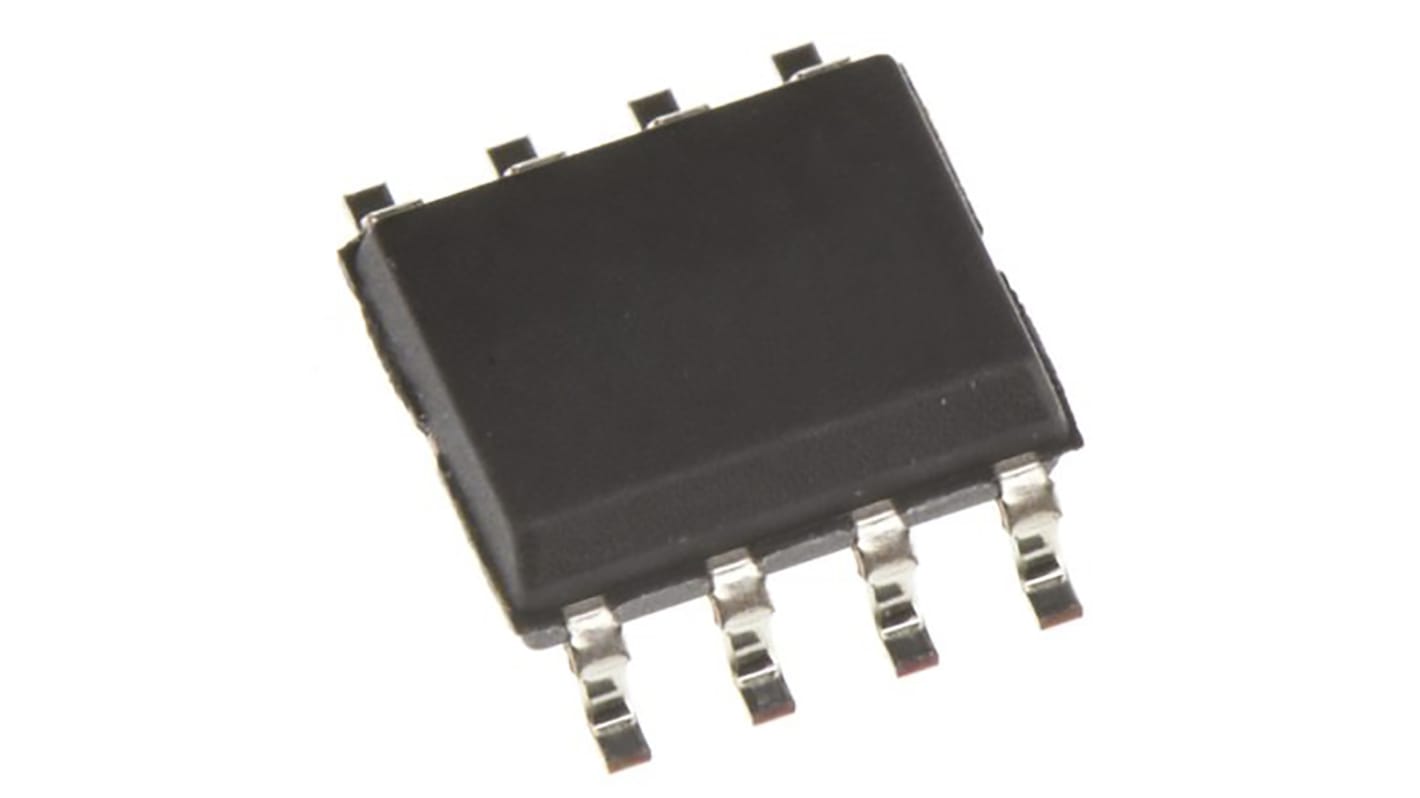

Sterownik PWM LM234DT Powierzchnia 8-pinowy STMicroelectronics 40 V SO
- Nr art. RS:
- 196-1963
- Nr części producenta:
- LM234DT
- Producent:
- STMicroelectronics
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 opakowanie po 10 sztuk/i)*
47,30 zł
(bez VAT)
58,20 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
W magazynie
- Dodatkowe 550 szt. dostępne od 19 lutego 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 10 - 40 | 4,73 zł | 47,30 zł |
| 50 - 90 | 4,446 zł | 44,46 zł |
| 100 - 240 | 4,212 zł | 42,12 zł |
| 250 - 490 | 3,974 zł | 39,74 zł |
| 500 + | 3,789 zł | 37,89 zł |
*cena orientacyjna
- Nr art. RS:
- 196-1963
- Nr części producenta:
- LM234DT
- Producent:
- STMicroelectronics
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | STMicroelectronics | |
| Typ produktu | Sterownik PWM | |
| Prąd zasilania | 10mA | |
| Prąd wyjściowy | 10mA | |
| Wykrywanie zerowego zasilania | Nie | |
| Typ montażu | Powierzchnia | |
| Minimalne napięcie zasilania | 1V | |
| Typ obudowy | SO | |
| Liczba styków | 8 | |
| Maksymalne napięcie zasilania | 40V | |
| Minimalna temperatura robocza | -25°C | |
| Maksymalna temperatura robocza | 100°C | |
| Typ kontrolera PWM | Tryb prądowy | |
| Długość | 5mm | |
| Szerokość | 4 mm | |
| Normy/Zatwierdzenia | JEDEC JESD97, ECOPACK | |
| Wysokość | 1.5mm | |
| Seria | LM134-LM234-LM334 | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka STMicroelectronics | ||
Typ produktu Sterownik PWM | ||
Prąd zasilania 10mA | ||
Prąd wyjściowy 10mA | ||
Wykrywanie zerowego zasilania Nie | ||
Typ montażu Powierzchnia | ||
Minimalne napięcie zasilania 1V | ||
Typ obudowy SO | ||
Liczba styków 8 | ||
Maksymalne napięcie zasilania 40V | ||
Minimalna temperatura robocza -25°C | ||
Maksymalna temperatura robocza 100°C | ||
Typ kontrolera PWM Tryb prądowy | ||
Długość 5mm | ||
Szerokość 4 mm | ||
Normy/Zatwierdzenia JEDEC JESD97, ECOPACK | ||
Wysokość 1.5mm | ||
Seria LM134-LM234-LM334 | ||
Norma motoryzacyjna Nie | ||
- Kraj pochodzenia:
- MA
LM134/LM234/LM334 to 3-stykowe, regulowane źródła prądu, charakteryzujące się: Zakresem prądu roboczego 10000: 1. Doskonałą regulacją natężenia prądu jest szeroki zakres napięcia dynamicznego 1 V t 10V
Prąd jest określany przez zewnętrzny rezystor, który nie wymaga stosowania innych elementów zewnętrznych.
Napięcia wsteczne do 20 V pobierają prąd o natężeniu tylko kilku mikroamperów. Umożliwia to działanie obwodu jako prostownika i jako źródła prądu zmiennego Aplikacje. W przypadku LM134/LM234/LM334 napięcie na styku sterowania wynosi 64 mV przy +25°C i jest wprost proporcjonalne do temperatury bezwzględnej (°K). Najprostsze połączenie rezystora zewnętrznego generuje prąd o temperaturze około 0,33%/°C. Zerowy dryf można uzyskać przez dodanie dodatkowego rezystora i diody do obwodu zewnętrznego.
Praca w zakresie od 1V do 40V
Programowany od 1 μA do 10 ma
Regulacja natężenia prądu 0,02%/V.
Początkowa dokładność ±3%
