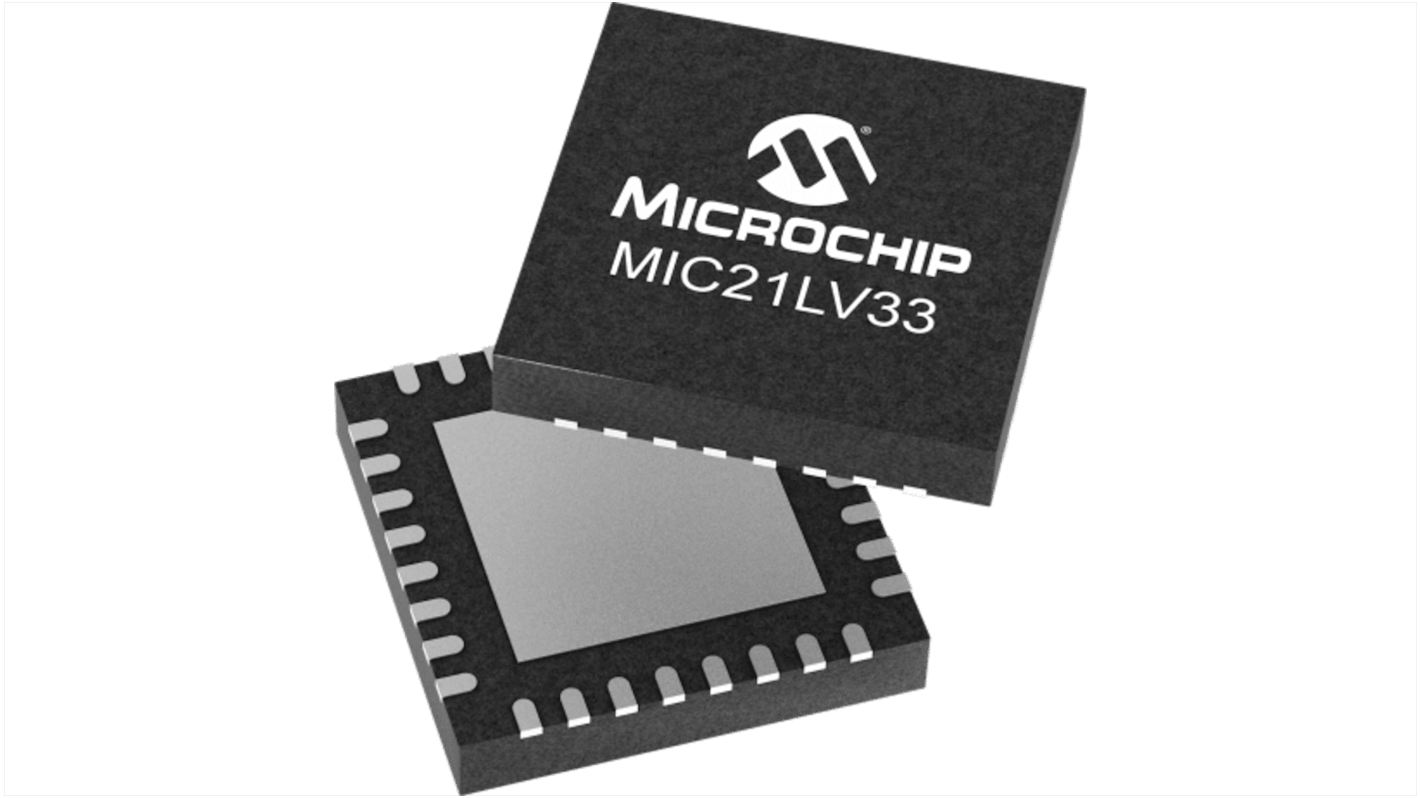

Sterownik PWM 1 MHz, wyjścia: 5 Powierzchnia 32-pinowy Microchip 36V VQFN
- Nr art. RS:
- 242-5151
- Nr części producenta:
- MIC21LV33YML-TR
- Producent:
- Microchip
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 242-5151
- Nr części producenta:
- MIC21LV33YML-TR
- Producent:
- Microchip
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Microchip | |
| Maksymalna częstotliwość przełączania | 1MHz | |
| Typ produktu | Sterownik PWM | |
| Prąd zasilania podczas uruchamiania | 0.1mA | |
| Prąd zasilania | 5mA | |
| Prąd wyjściowy | 50A | |
| Typ montażu | Powierzchnia | |
| Minimalne napięcie zasilania | 4.5V | |
| Typ obudowy | VQFN | |
| Maksymalne napięcie zasilania | 36V | |
| Topologia | Podwyższający | |
| Liczba styków | 32 | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalne obciążenie robocze | 50% | |
| Maksymalna temperatura robocza | 125°C | |
| Seria | MIC21LV33 | |
| Wysokość | 0.9mm | |
| Normy/Zatwierdzenia | RoHS | |
| Długość | 5mm | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Microchip | ||
Maksymalna częstotliwość przełączania 1MHz | ||
Typ produktu Sterownik PWM | ||
Prąd zasilania podczas uruchamiania 0.1mA | ||
Prąd zasilania 5mA | ||
Prąd wyjściowy 50A | ||
Typ montażu Powierzchnia | ||
Minimalne napięcie zasilania 4.5V | ||
Typ obudowy VQFN | ||
Maksymalne napięcie zasilania 36V | ||
Topologia Podwyższający | ||
Liczba styków 32 | ||
Minimalna temperatura robocza -40°C | ||
Maksymalne obciążenie robocze 50% | ||
Maksymalna temperatura robocza 125°C | ||
Seria MIC21LV33 | ||
Wysokość 0.9mm | ||
Normy/Zatwierdzenia RoHS | ||
Długość 5mm | ||
Norma motoryzacyjna Nie | ||
Microchip MIC21LV33 jest kontrolerem synchronicznym typu buck o stałej synchronizacji na czas, wyposażonym w wyjątkową architekturę kontroli CZASU Adaptive z funkcją Hyper light Load® i funkcją przerzucania fazy. Model MIC21LV33 działa w zakresie napięcia wejściowego od 4,5 V do 36 V i może służyć do zasilania prądem wyjściowym o natężeniu do 50 A. Napięcie wejściowe można obniżyć do 2V, pod warunkiem że jest dostarczany zewnętrzny napęd VDD o napięciu 5 V. Napięcie wyjściowe urządzenia MIC21LV33 można regulować do 0,6 V z gwarantowaną dokładnością ±1% w całej temperaturze roboczej.
Wejście do 2V, gdy VDD = 5V z zewnętrznego źródła zasilania
Regulowane napięcie wyjściowe od 0,6 V do 28 V.
Wewnętrzne napięcie odniesienia 0,6 V z dokładnością do ±1%
Dokładność odniesienia ±0.5% dla -40°C do 105°C.
