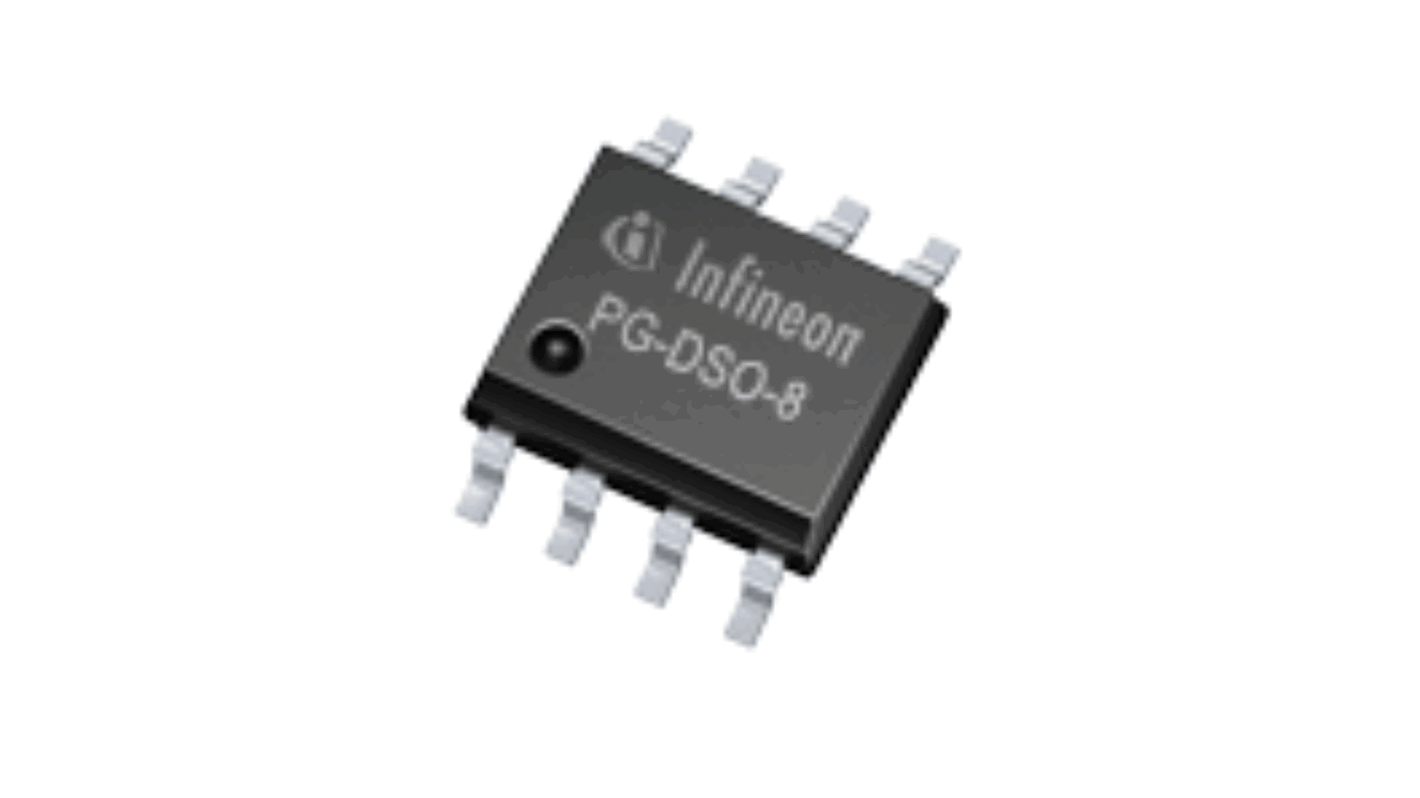

Sterownik PWM ICE2QS02GXUMA1 250 kHz Powierzchnia 8-pinowy Infineon 27 V PG-DSO

Zobacz wszystkie PWM
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 5 sztuk/i)*

33,44 zł

(bez VAT)

41,13 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Koszt dostawy zamówienia na kwotę poniżej 300,00 zł (bez VAT) to 15,90 zł.
W magazynie
  • 2330 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
5 - 56,688 zł33,44 zł
10 - 956,336 zł31,68 zł
100 - 2456,04 zł30,20 zł
250 - 4955,734 zł28,67 zł
500 +5,436 zł27,18 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
244-1588
Nr części producenta:
ICE2QS02GXUMA1
Producent:
Infineon
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Infineon

Typ produktu

Sterownik PWM

Maksymalna częstotliwość przełączania

250kHz

Prąd zasilania podczas uruchamiania

300μA

Prąd zasilania

1.5mA

Napięcie wyjściowe

10 V

Wykrywanie zerowego zasilania

Tak

Typ montażu

Powierzchnia

Typ obudowy

PG-DSO

Minimalne napięcie zasilania

-0.3V

Topologia

Powrót

Liczba styków

8

Maksymalne napięcie zasilania

27V

Minimalna temperatura robocza

-25°C

Typ kontrolera PWM

Rezonansowy

Maksymalna temperatura robocza

125°C

Szerokość

4 mm

Normy/Zatwierdzenia

RoHS

Długość

5mm

Seria

ICE2QS02G

Wysokość

1.73mm

Norma motoryzacyjna

Nie

Kontroler PWM Infineon, maksymalna częstotliwość przełączania 250 kHz, napięcie wyjściowe 10 V - ICE2QS02GXUMA1


Ten kontroler PWM jest urządzeniem quasi-rezonansowym zaprojektowanym do wydajnego zarządzania zasilaniem w różnych aplikacjach. Kompaktowa obudowa PG-DSO o wymiarach 5 x 4 x 1,73 mm zawiera zaawansowane funkcje optymalizacji częstotliwości przełączania i zwiększania wydajności w różnych warunkach obciążenia.

Cechy i zalety


• Praca w trybie quasi-rezonansowym zwiększa wydajność systemu i redukuje zakłócenia elektromagnetyczne

• Wbudowana cyfrowa redukcja częstotliwości zwiększa średnią wydajność

• Ograniczenie prądu szczytowego cykl po cyklu zwiększa bezpieczeństwo podczas pracy

• Regulowany czas wygaszania zapewnia skuteczną ochronę przed przeciążeniem

• Zabezpieczenie przed zwarciem uzwojenia chroni przed uszkodzeniem transformatora

Zastosowania


• Wykorzystywane w projektach zasilaczy off-line dla telewizorów LCD

• Zastosowanie w systemach zarządzania zasilaniem sprzętu audio

• Zaprojektowany do użytku w obwodach zasilania drukarek

• Idealne rozwiązanie, gdy wymagany jest dodatkowy konwerter mocy

Jak działa ograniczenie prądu szczytowego w tym kontrolerze?


Urządzenie posiada funkcję ograniczania prądu cykl po cyklu, która polega na wykrywaniu prądu źródłowego przez rezystor bocznikowy. Jeśli wykryte napięcie przekroczy wstępnie ustawiony limit, napęd bramki zostanie natychmiast wyłączony, zapobiegając potencjalnym sytuacjom przetężenia.

Jakie funkcje zabezpieczające zapobiegają awariom systemu?


Posiada wiele funkcji zabezpieczających, w tym regulowane zabezpieczenie przed przeciążeniem, blokadę podnapięciową i wykrywanie przepięcia wyjściowego, które skutecznie zapewniają działanie systemu bez awarii w nietypowych warunkach.

W jaki sposób cyfrowa redukcja częstotliwości jest zaimplementowana w projekcie?


Sterownik posiada obwód cyfrowego przetwarzania sygnału, który monitoruje poziomy obciążenia, umożliwiając dynamiczne zmniejszanie częstotliwości przełączania wraz ze zmianą warunków obciążenia, co prowadzi do zwiększonej efektywności energetycznej w różnych stanach operacyjnych.
