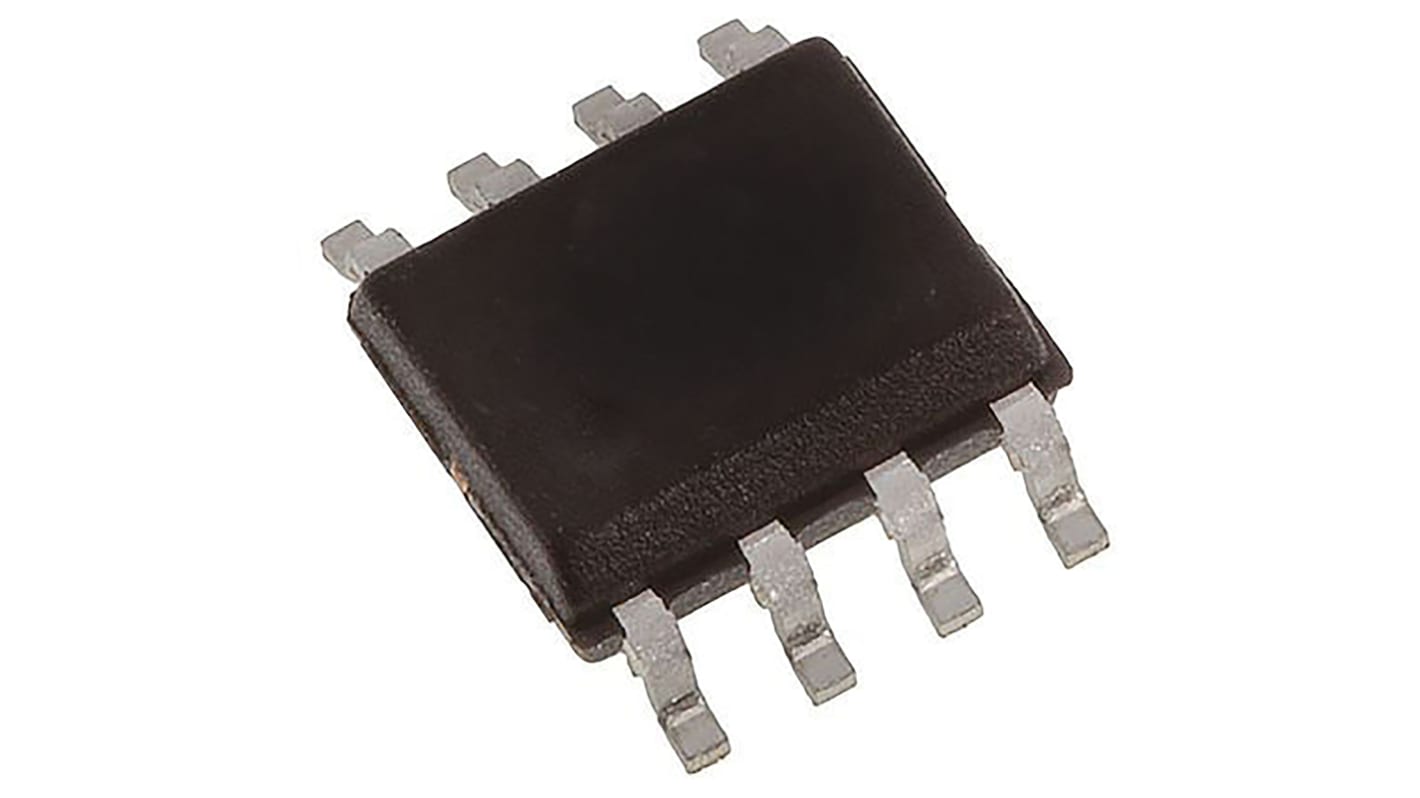

Kontroler PWM 500 kHz Montaż powierzchniowy 8 -pinowy Texas Instruments SOIC

Zobacz wszystkie PWM
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 5 sztuk/i)*

20,52 zł

(bez VAT)

25,24 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 55 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 125 szt. dostępne od 12 grudnia 2025
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
5 - 1204,104 zł20,52 zł
125 - 4953,448 zł17,24 zł
500 - 12452,808 zł14,04 zł
1250 - 24952,592 zł12,96 zł
2500 +2,53 zł12,65 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
661-5333
Nr części producenta:
UC3843AD8
Producent:
Texas Instruments
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Texas Instruments

Maksymalna częstotliwość przełączania

500 kHz

Prąd wyjściowy

1 A

Liczba wyjść

1

Metoda sterowania

Natężenie

Czas zanikania

50ns

Typ montażu

Montaż powierzchniowy

Czas narastania

50ns

Typ opakowania

SOIC

Topologia

Wzmocnienie, opór, ruch powrotny, przód

Liczba styków

8

Wymiary

4.9 x 3.91 x 1.58mm

Maksymalne obciążenie robocze

100%

Typ kontrolera PWM

Tryb prądowy

Długość

4.9mm

Szerokość

3.91mm

Wysokość

1.58mm

Minimalna temperatura robocza

0 °C

Maksymalna temperatura robocza

+70 °C

Kontroler Flyback, Current Control, seria UC18/UC28/UC38, Texas Instruments


Odłączany sterownik zasilania wstecznego zapewnia regulację napięcia stałego (CV) i natężenia prądu stałego (CC) w celu poprawy chwilowej reakcji na duże obciążenie. Regulacja Primary-Side (PSR) eliminuje potrzebę stosowania transoptorów.

Rodzina urządzeń sterujących Texas Instruments UC3843A to zgodna ze standardem PIN, poprawiona wersja rodziny UCx84x. Ta rodzina urządzeń, oferująca funkcje niezbędne do sterowania zasilaczami w trybie bieżącym lub przełączanym, oferuje wiele usprawnione funkcje: Prąd rozruchowy jest mniejszy niż 0.5 ma, wyładowanie oscylatora jest przycinane do 8.3 ma, a podczas UVLO stopień wyjściowy może ztonować co najmniej 10 ma przy mniej niż 1.2 V dla VCC powyżej 5 V.

Zoptymalizowane dla przetwornic offline i DC-DC
Niski prąd rozruchowy (< 0.5 ma)
Prąd rozładowania przycinanego oscylatora
Automatyczna kompensacja posuwu do przodu
Ograniczenie prądu impulsowego
Zwiększona charakterystyka reakcji obciążenia
Blokada podnapięcia z histerezą
Podwójne tłumienie impulsów
Wysokie natężenie prądu dla biegunów totem
Wewnętrznie przycinane odniesienie BandGap
Praca z częstotliwością do 500 kHz

.



Kontrolery Flyback, Texas Instruments


Tryb prądu-prądowego i sterownik PWM trybu napięcia
Rozporządzenie w sprawie prawa własności
Tryb Peak Power
Niski pobór energii
