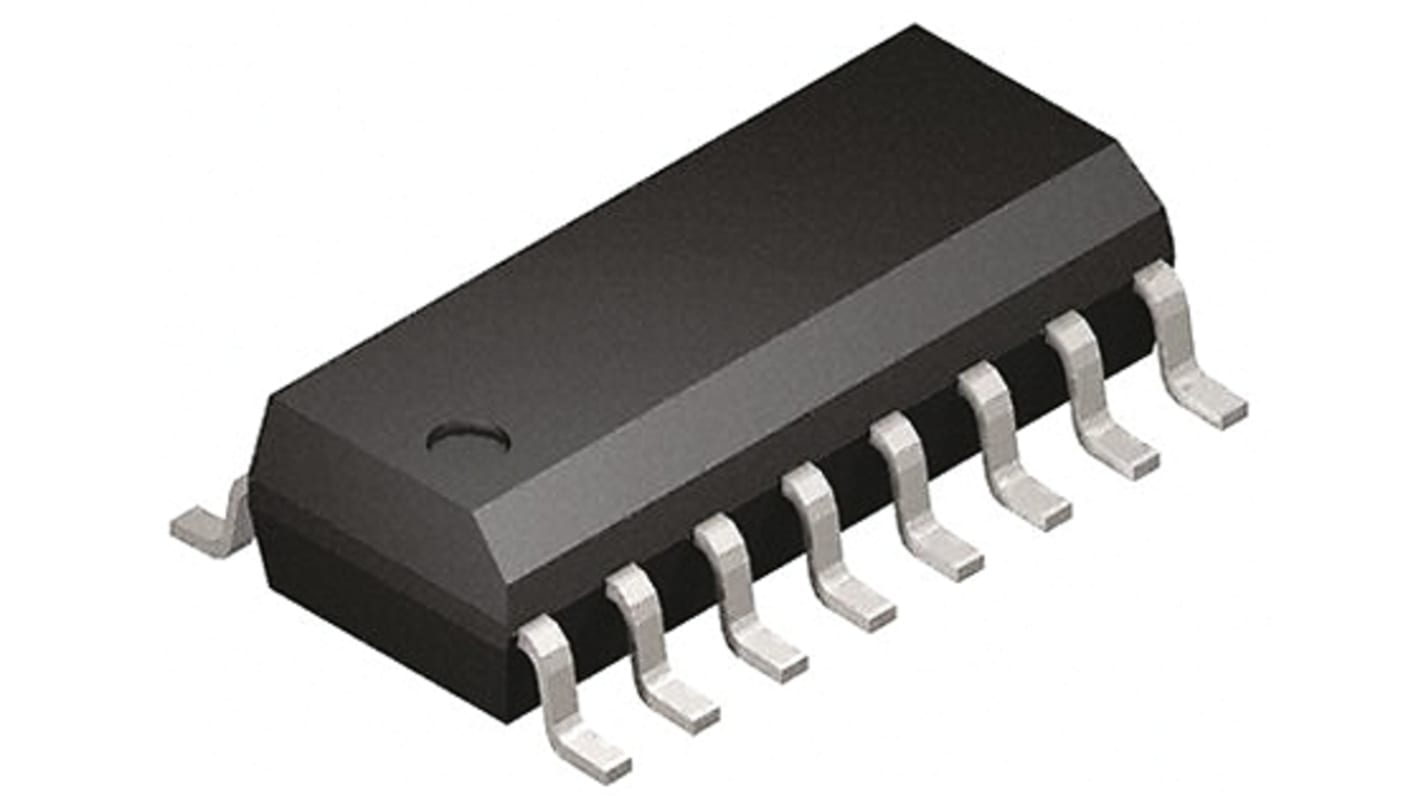

Sterownik PWM 3 MHz, wyjścia: 5 Powierzchnia 16-pinowy Microchip 13.5V SOIC

Zobacz wszystkie PWM
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtowe

Suma częściowa 25 sztuk/i (dostarczane w tubie)*

283,05 zł

(bez VAT)

348,15 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 25 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 225 szt. dostępne od 25 sierpnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty
Za jednostkę
25 - 9511,322 zł
100 +10,908 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
829-3364P
Nr części producenta:
HV9120NG-G
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Typ produktu

Sterownik PWM

Maksymalna częstotliwość przełączania

3MHz

Napięcie wyjściowe

4.16V

Prąd zasilania

1.3mA

Prąd wyjściowy

10mA

Wykrywanie zerowego zasilania

Nie

Liczba wyjść

5

Typ montażu

Powierzchnia

Typ obudowy

SOIC

Minimalne napięcie zasilania

9V

Maksymalne napięcie zasilania

13.5V

Liczba styków

16

Minimalna temperatura robocza

-55°C

Maksymalne obciążenie robocze

49.6%

Maksymalna temperatura robocza

125°C

Typ kontrolera PWM

Tryb prądowy

Seria

HV91

Wysokość

1.65mm

Szerokość

4mm

Normy/Zatwierdzenia

No

Długość

10mm

Norma motoryzacyjna

Nie

Sterowniki PWM w trybie prądu o wysokim napięciu serii HV912x


Seria wysokonapięciowych sterowników prądowych PWM firmy Microchip HV912x to podsystemy sterowników zasilania w trybie przełączania (SMPS), które mogą być uruchamiany i uruchamiany bezpośrednio z niemal każdego wejścia DC, takiego jak baterie 12 V i prostowana i filtrowana linia 240 V AC.

Urządzenia te mogą się samodzielnie uruchamiać bezpośrednio z wejścia wysokiego napięcia, a następnie pobierać zasilanie do pracy z jednego z wyjść sterowanego przetwornika, co umożliwia bardzo wydajną pracę przy jednoczesnym utrzymaniu izolacji galwanicznej wejścia-wyjścia ograniczonej pod względem napięcia tylko przez system izolacji powiązanego zespołu magnetycznego. Wewnętrzny wzmacniacz operacyjny, wzmacniacz o bardzo wysokiej prędkości i bufor wyjściowy z wewnętrznym rozstawem pasma ±2% umożliwiają produkcję wytrzymałych, wysokowydajnych i wydajnych zasilaczy o mocy 50 W lub większej, które nadal mogą być wydajne o ponad 80% przy wyjściach o mocy 1,0 W lub mniejszej. Zdalne sterowanie włączaniem/wyłączaniem umożliwia zdalne wyłączanie z blokadą lub bez blokady. Podczas wyłączania wymagana moc wynosi poniżej 6,0 mW.

Cechy


Zakres napięcia wejściowego od 10 do 450 V

<

>

>

Niski poziom szumów wewnętrznych

Typowe zastosowania


Zasilacze wysokiej częstotliwości w trybie offline

Uniwersalne zasilacze wejściowe

Zasilacze o wysokiej gęstości

Bardzo wydajne zasilacze

Zasilacze o bardzo szerokim zakresie obciążenia

Sterowniki PWM (modulacja szerokości impulsów), Microchip
