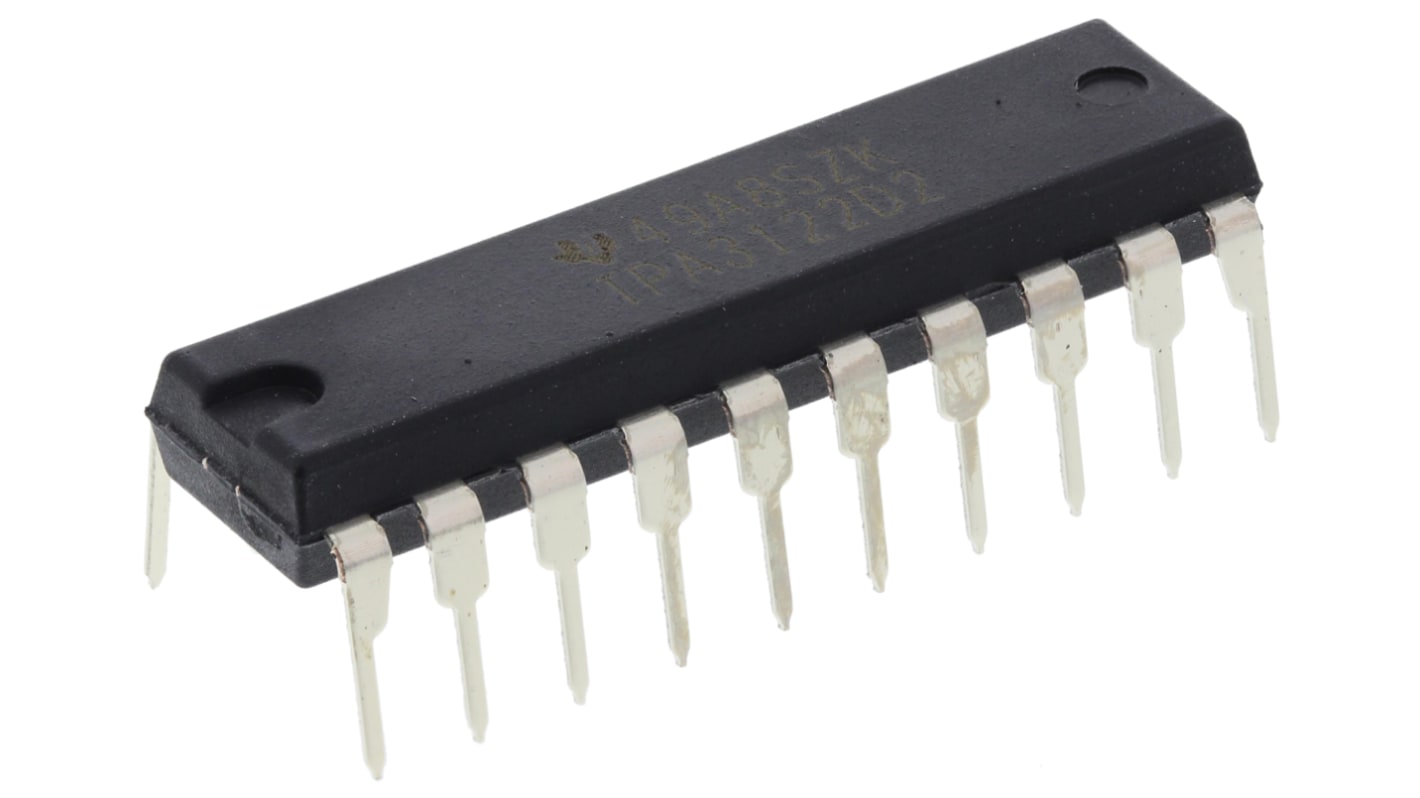

Kontroler PWM 1000 kHz Otwór przezierny 20 -pinowy Texas Instruments PDIP

Nr art. RS:: 922-3498
Nr części producenta:: UCC3895N
Producent:: Texas Instruments

Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 tuba po 20 sztuk/i)*

688,74 zł

(bez VAT)

847,16 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

W magazynie

20 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę	Za Tubę*
20 - 20	34,437 zł	688,74 zł
40 - 80	32,713 zł	654,26 zł
100 - 180	30,994 zł	619,88 zł
200 +	29,271 zł	585,42 zł

*cena orientacyjna

Nr art. RS:: 922-3498
Nr części producenta:: UCC3895N
Producent:: Texas Instruments

Dane techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Texas Instruments
	Maksymalna częstotliwość przełączania	1000 kHz
	Prąd wyjściowy	100 mA
	Liczba wyjść	4
	Typ montażu	Otwór przezierny
	Typ opakowania	PDIP
	Liczba styków	20
	Wymiary	24.33 x 6.35 x 4.57mm
	Typ kontrolera PWM	Płynne przełączanie
	Długość	24.33mm
	Szerokość	6.35mm
	Wysokość	4.57mm
	Minimalna temperatura robocza	0°C
	Maksymalna temperatura robocza	+70°C

	Zaznacz wszystkie
	Marka Texas Instruments
	Maksymalna częstotliwość przełączania 1000 kHz
	Prąd wyjściowy 100 mA
	Liczba wyjść 4
	Typ montażu Otwór przezierny
	Typ opakowania PDIP
	Liczba styków 20
	Wymiary 24.33 x 6.35 x 4.57mm
	Typ kontrolera PWM Płynne przełączanie
	Długość 24.33mm
	Szerokość 6.35mm
	Wysokość 4.57mm
	Minimalna temperatura robocza 0°C
	Maksymalna temperatura robocza +70°C

Kraj pochodzenia:: MY

Sterowniki PWM 1MHz, seria UCC38xx, Texas Instruments

Firma Texas Instruments - szereg kontrolerów modulacji szerokości impulsu i powiązanych urządzeń, które można dopasować do różnych zastosowań i specyfikacji.

Texas Instruments UCC3895 jest sterownikiem PWM z przesuwem fazowym, który steruje stopniem mocy z pełnym mostkiem poprzez fazowe przełączanie między półmostem a drugim. Urządzenie umożliwia modulację szerokości impulsu o stałej częstotliwości w połączeniu z przełączaniem napięcia zerowego w celu zapewnienia wysokiej wydajności przy wysokich częstotliwościach. Część ta jest używana jako sterownik trybu napięcia lub trybu prądu.

Programowalne opóźnienie włączenia wyjścia
Ustawiono opóźnienie Adaptive
Dwukierunkowa synchronizacja oscylatora
Tryb napięcia, tryb prądu Peak lub sterowanie trybem prądu średniego
Programowany miękki start, miękkie zatrzymanie i wyłączenie układu scalonego za pomocą jednego styku
sterowanie cyklem pracy od 0% do 100%
Wzmacniacz błędu 7 MHz.
Praca na częstotliwości 1 MHz.
Typowy prąd roboczy 5 ma przy 500 kHz
Bardzo niski prąd 150 μA podczas UVLO

.
