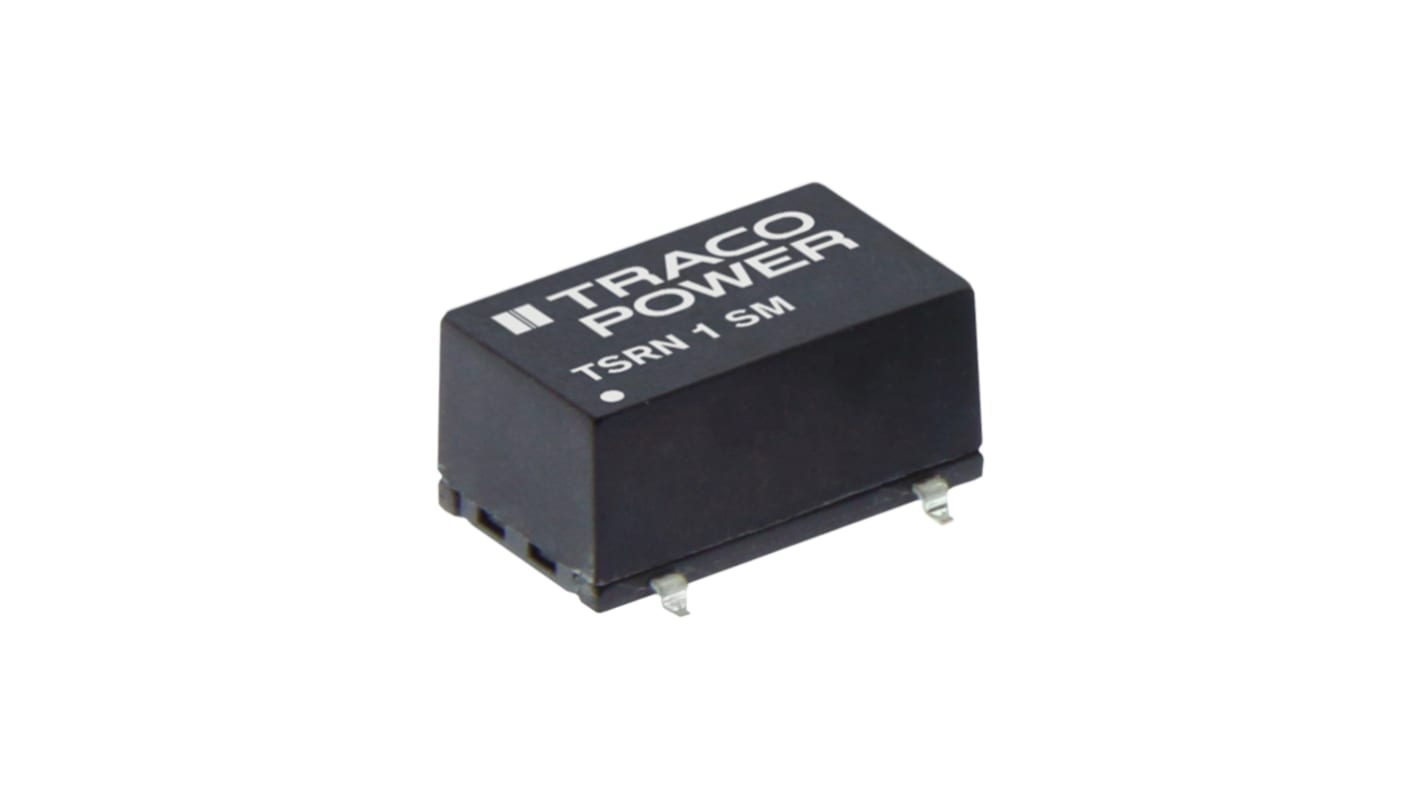

Regulator przełączający, Uwy 9V dc, -9 V dc Powierzchnia, Iwy 1 A, TRACOPOWER, TSRN-1 1

Regulatory przełączające z serii TSRN-1SM o szerokim zakresie napięcia wejściowego - do 42 V DC i wysokiej wydajności do 95%, co umożliwia pracę w warunkach pełnego obciążenia bez konieczności stosowania radiatora lub wymuszonego chłodzenia powietrzem. Te regulatory przełączające TSRN-1SM serii 1A są odpowiednie do obwodów wyjściowych dodatnich i ujemnych (patrz tabela , gdzie znajdują się dodatkowe dane) i posiadają wejście przegłębienia do regulacji napięcia wyjściowego. Niski pobór mocy w trybie gotowości i wysoka wydajność sprawiają, że te regulatory przełącznikowe idealnie nadają się do zastosowań w oszczędzaniu energii.

Kompaktowy zespół SMD

MTBF: MIL-HDBK-217F przy +25°C.
Obniżenie mocy: 1,7 %/K powyżej +55°C (obwód dodatni)
Obniżenie mocy: 2,5 %/K powyżej +65°C (obwód ujemny)
Dla napięcia wejściowego powyżej 36 V DC wymagany jest kondensator wejściowy o napięciu 22 μF/ 50 V.
Regulacja obciążenia jest pokazana na 0-100 %, w 10-90 % regulacja obciążenia powinna wynosić 0,3 %
