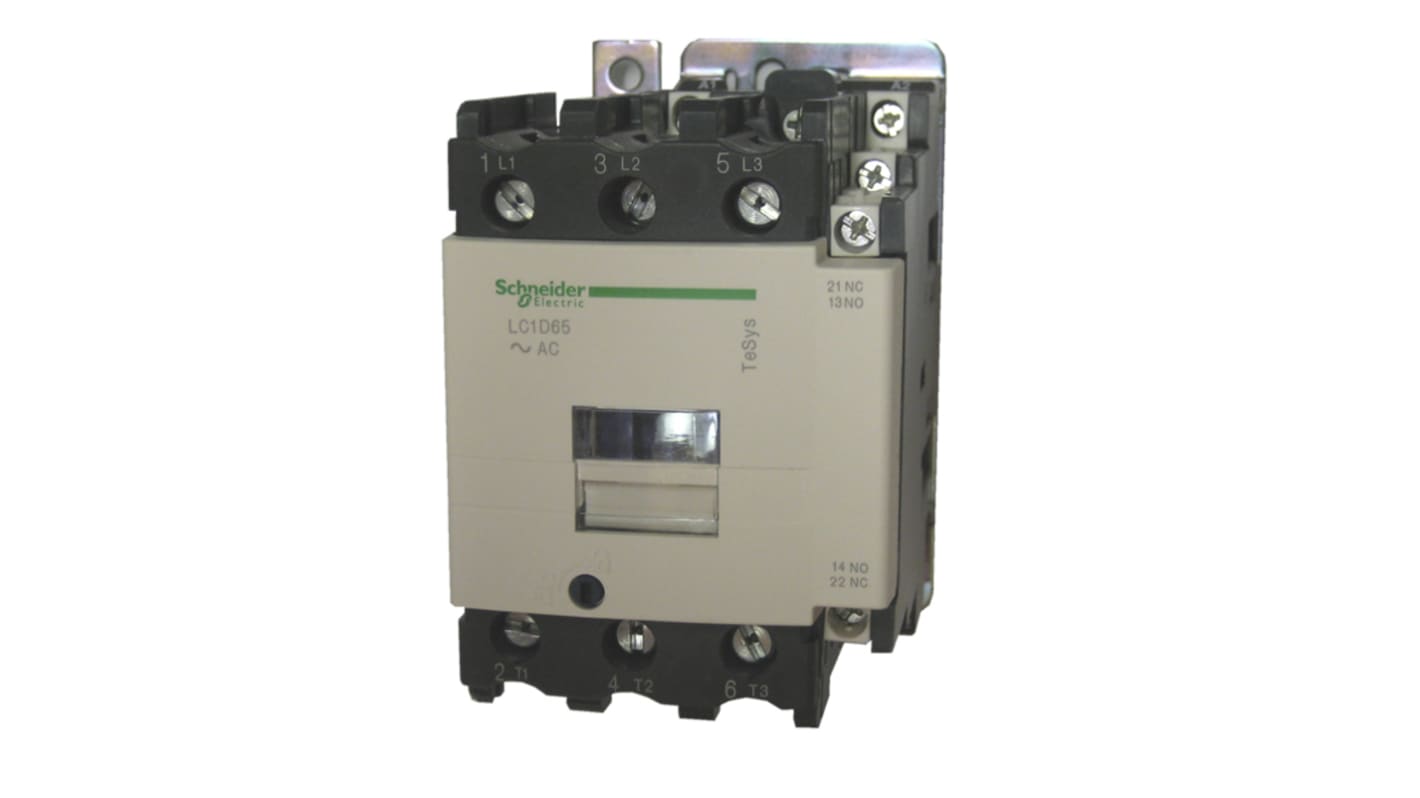

Stycznik 24 V DC Schneider Electric styki: 3 30 kW 65 A 3NO Śruba LC1D65BD

Styczniki Schneider Electrics LC1 łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoce niezawodny stycznik. Styczniki LC1 umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność z międzynarodowymi standardami.

• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem
• wysoka niezawodność
• doskonała jakość
• łatwe w instalacji akcesoria
• wbudowane COIL supression
• 3 BIEGUNÓW
• 1 ZWIERNY + 1 rozwierny styk pomocniczy
• czas pracy przy zamykaniu
• styczniki o wyznaczniku BL obsługują pomocnicze bloki stykowe montowane z przodu, ale tylko wersje 2-stykowe, nie obsługują styków montowanych z boku

Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.
AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.
AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

• dodatkowe bloki styków z wycieraczkami ząbkowanymi
• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu
• pneumatyczne bloki opóźnienia czasowego
• Przeciwniki przepięciowe napięcia nieustalonego
• moduły interfejsu i elektroniczne timery
• mechaniczne bloki blokujące

Styczniki TeSys D zostały zaprojektowane z myślą o doskonałej integracji z systemami sterowania. Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Styczniki TeSys D są dostępne w 13 wersjach dla indukcyjnych aplikacji silnikowych do 150 amperów pełnego obciążenia i obciążeń rezystancyjnych do 200 amperów. Ten 3-biegunowy stycznik indukcyjny IEC 65A może być montowany na szynie DIN lub bezpośrednio na panelu. Styczniki mają zarówno moc znamionową, jak i moc znamionową silnika Kw, co zapewnia międzynarodową akceptację. Stycznik jest przystosowany do 20HP przy 200 do 208VAC, 20HP przy 240VAC, 40HP przy 480VAC i 50HP przy 600VAC w trzech fazach. Stycznik jest również przystosowany do 5HP przy 115VAC i 10HP przy 240VAC jednofazowo. W przypadku użycia z wyłącznikiem 480VAC do 110A, stycznik ten może mieć SCCR do 100kA. W przypadku użycia z bezpiecznikiem 600VAC 125A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 24 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 4,80 cala wysokości, 2,17 cala szerokości i 4,72 cala głębokości. Waży 2,06 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.
