- Nr art. RS:
- 812-6428
- Nr części producenta:
- FMP007S105 / 1727040188
- Producent:
- FCT from Molex
98 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
5673 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
11,00 zł
(bez VAT)
13,53 zł
(z VAT)
Produkty | Per unit |
1 - 24 | 11,00 zł |
25 - 99 | 9,92 zł |
100 - 499 | 9,45 zł |
500 + | 8,88 zł |
- Nr art. RS:
- 812-6428
- Nr części producenta:
- FMP007S105 / 1727040188
- Producent:
- FCT from Molex
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- DE
Szczegółowe dane produktu

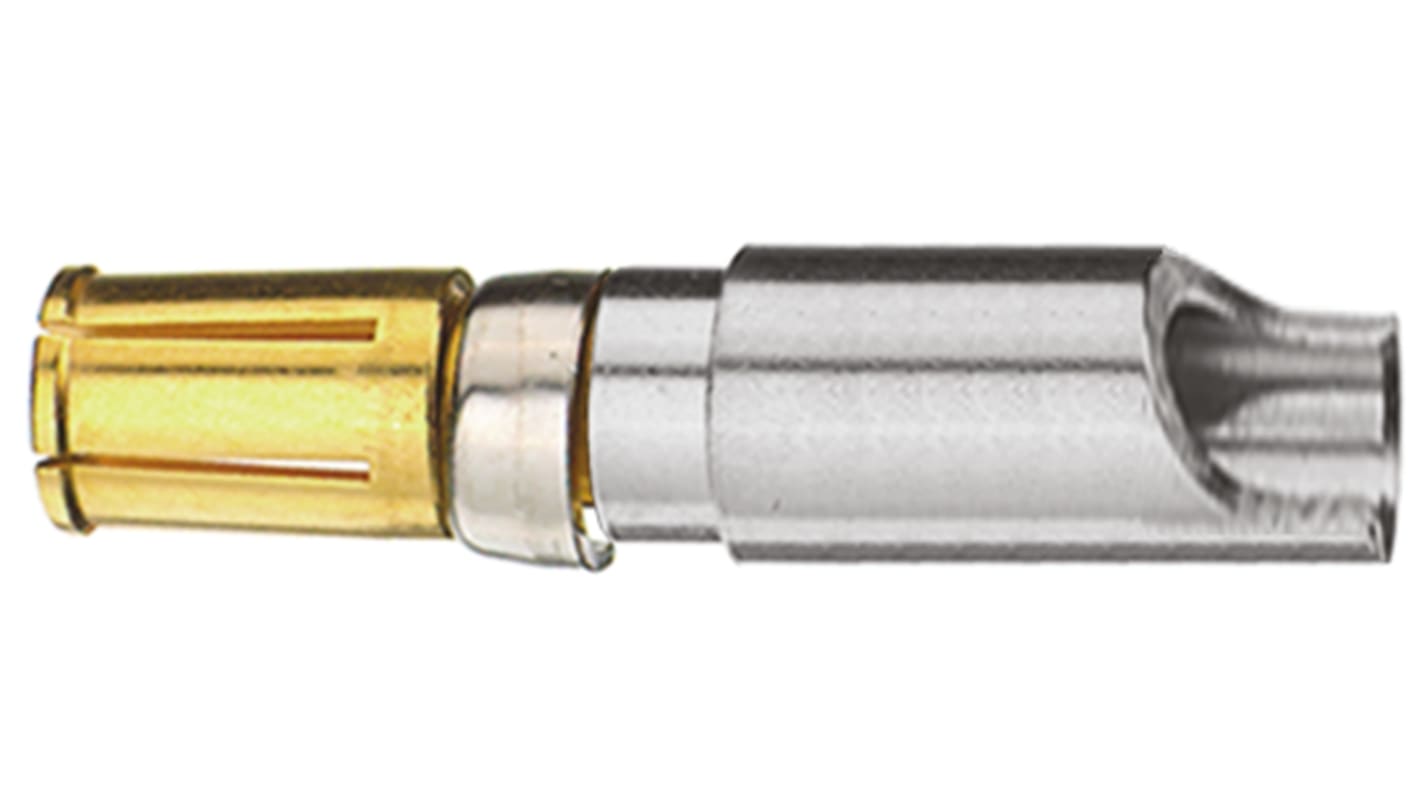

Styki zasilające/koncentryczne
Szereg złączy przeznaczonych do stosowania w różnych obudowach złączy, takich jak zasilanie, koncentryczny i wysokie napięcie.
Otwory PCB do wtyku COAX i gniazda: 4 otwory o średnicy 1,3 mm w przypadku zestawów 5,0 mm oraz środkowy otwór o średnicy 1,3 mm.
Wkładki montażowe PCB nie nadają się do stosowania ze złączami PCB pod kątem prostym.
Otwory PCB dla styków 20A i 40A PCB wynoszą odpowiednio 2,85 mm i 3,75 mm.
Otwory PCB do wtyku COAX i gniazda: 4 otwory o średnicy 1,3 mm w przypadku zestawów 5,0 mm oraz środkowy otwór o średnicy 1,3 mm.
Wkładki montażowe PCB nie nadają się do stosowania ze złączami PCB pod kątem prostym.
Otwory PCB dla styków 20A i 40A PCB wynoszą odpowiednio 2,85 mm i 3,75 mm.
Styki zatrzaskowe wymontowane za pomocą narzędzia o nr kat 485-221
Złącza "M" DIN41612 mogą być również używane z mieszanymi osłonami maski D.
Styki koncentryczne 50 Ω (proste) umożliwiają podłączanie kabli RG178B/U i RG174A/U. Użyć przyrządu do zaciskania (nr kat 470-099 ) plecionki i spoiwa do styku środkowego. Styki usunięte przy użyciu narzędzia, nr magazynowy 485-221
Złącza "M" DIN41612 mogą być również używane z mieszanymi osłonami maski D.
Styki koncentryczne 50 Ω (proste) umożliwiają podłączanie kabli RG178B/U i RG174A/U. Użyć przyrządu do zaciskania (nr kat 470-099 ) plecionki i spoiwa do styku środkowego. Styki usunięte przy użyciu narzędzia, nr magazynowy 485-221
Uwaga
Szczegóły dotyczące płci odnoszą się do przewodnika centralnego
Mieszany kontakt "D"
Mieszane złącza stykowe odpowiednie do łączenia sygnału i zasilania. Opcjonalne wtyczki i gniazda z żarówką lutowniczą lub terminalami PCB 90°. Definicja powłoki: Powłoka 17 W2 może mieć łącznie 17 mieszanych kontaktów. Obudowa jest dostarczana z 15 stykami sygnałowymi i posiada 2 gniazda zasilania lub koncentryczne. Nadaje się do zastosowań wojskowych, przemysłowych lub handlowych, do współpracy z komputerami itp.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzaj | Żeński |
Materiał styków | Stop miedzi |
Rozmiar żyły | 12 → 8 AWG |
Metoda zakończenia | Lutowane |
Pokrycie styku | Złoto na niklu |
Typ styku | Gniazdo |
Maksymalna rezystancja styku | 1mΩ |
Seria | FMP |
Prąd znamionowy | 40A |
Długość | 22.8mm |
Numer serii | FMP007 |
