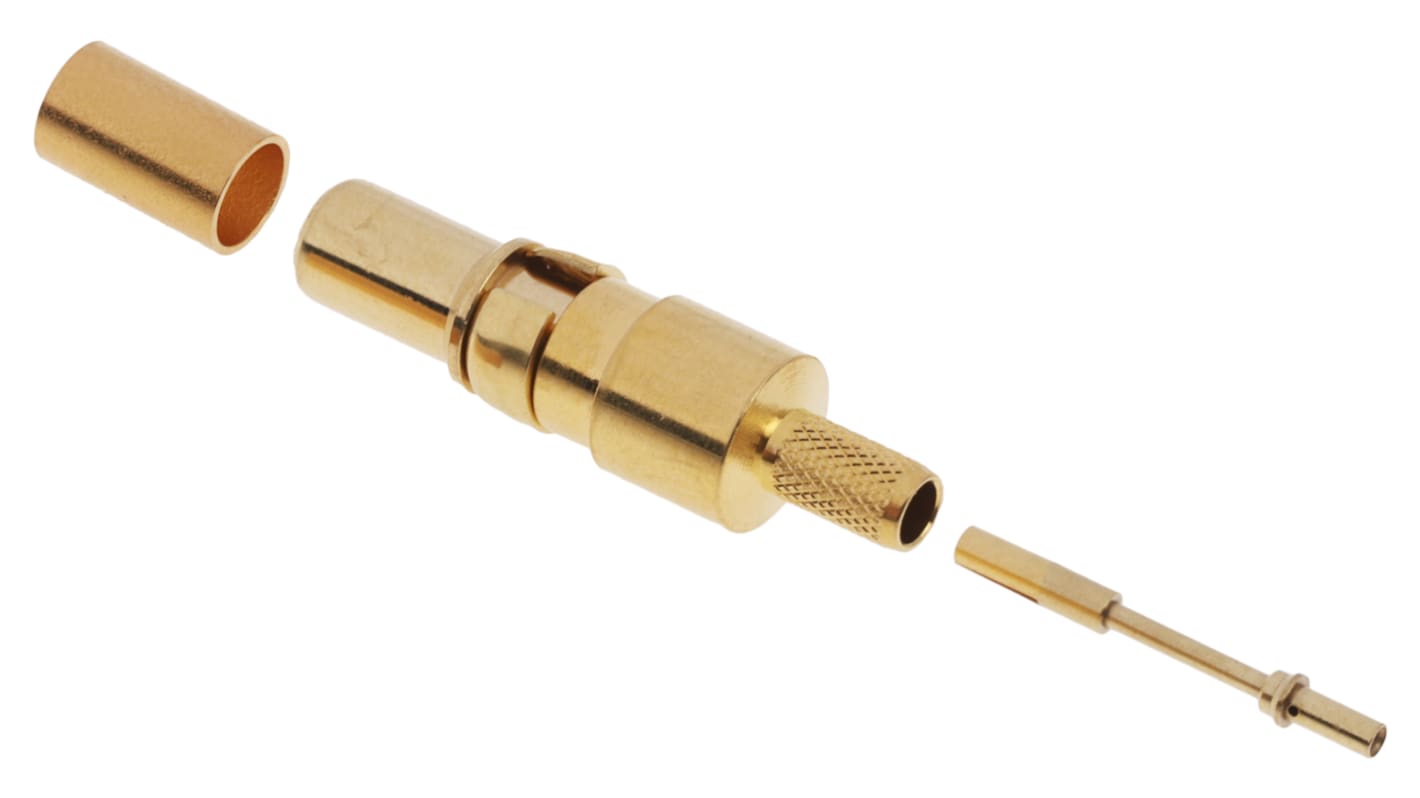

Styk złącza D-Sub FCT from Molex FMS002 Męski Trzpień Zagniatane, Złoto na niklu 10 AWG
- Nr art. RS:
- 812-6434
- Nr części producenta:
- FMS002P102 / 1727040128
- Producent:
- FCT from Molex
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
39,63 zł
(bez VAT)
48,74 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Liczba sztuk gotowa do wysyłki: 6
- Dodatkowe 329 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 24 | 39,63 zł |
| 25 - 99 | 35,60 zł |
| 100 - 499 | 33,84 zł |
| 500 + | 31,64 zł |
*cena orientacyjna
- Nr art. RS:
- 812-6434
- Nr części producenta:
- FMS002P102 / 1727040128
- Producent:
- FCT from Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | FCT from Molex | |
| Typ produktu | Styk koncentryczny zacisków D-Sub | |
| Rodzaj | Męski | |
| Materiał styków | Stop miedzi | |
| Pokrycie styku | Złoto na niklu | |
| Natężenie | 2A | |
| Typ styku | Trzpień | |
| Maksymalna rezystancja styku | 2.7mΩ | |
| Seria | FMS002 | |
| Typ zakończenia | Zagniatane | |
| Długość | 22.45mm | |
| Normy/Zatwierdzenia | No | |
| Maksymalny rozmiar przewodu AWG | 10AWG | |
| Minimalny rozmiar przewodu AWG | 12AWG | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka FCT from Molex | ||
Typ produktu Styk koncentryczny zacisków D-Sub | ||
Rodzaj Męski | ||
Materiał styków Stop miedzi | ||
Pokrycie styku Złoto na niklu | ||
Natężenie 2A | ||
Typ styku Trzpień | ||
Maksymalna rezystancja styku 2.7mΩ | ||
Seria FMS002 | ||
Typ zakończenia Zagniatane | ||
Długość 22.45mm | ||
Normy/Zatwierdzenia No | ||
Maksymalny rozmiar przewodu AWG 10AWG | ||
Minimalny rozmiar przewodu AWG 12AWG | ||
Styki zasilania/kontaktowe
Seria styków zaprojektowana do użytku w obudowach złączy mieszanych, w tym typu zasilania, koncentrycznego i wysokiego napięcia.
Otwory PCB do wtyczki i gniazda koncentrycznego: 4 otwory o średnicy 1,3 mm na końcówkach 5,08 mm, plus otwór środkowy o średnicy 1,3 mm.
Wkładki montażowe do płytek drukowanych nie nadają się do użytku ze złączami do płytek drukowanych kątowych.
Otwory PCB do styków PCB 20 A i 40 A mają odpowiednio 2,85 mm i 3,75 mm.
Styki Snap-fit zdejmowane przy użyciu narzędzia, nr magazynowy 485-221
Złącza DIN41612 'M' mogą być również używane z mieszanymi obudowami D
Styki koncentryczne 50 Ohmów (prosto) akceptują kable RG178B/U i RG174A/U. Do plecionki i lutowania styku środkowego należy użyć narzędzia do zagniatania (nr magazynowy 470-099). Styki usunięte przy użyciu narzędzia, nr magazynowy 485-221
Styk mieszany "D"
Złącza styku mieszanego nadają się do łączących połączeń sygnałowych i zasilania. Opcje wtyków i gniazd z łopatką lutowniczą lub zakończeniami płytki drukowanej o kącie 90°. Definicja obudowy: obudowa 17W2 może mieć łącznie 17 styków mieszanych. Obudowa jest wyposażona w 15 styków sygnałowych i ma 2 jamy do styków zasilania lub koncentrycznych. Odpowiednie do zastosowań wojskowych, przemysłowych lub komercyjnych, interfejsów komputerowych itp.
Note
Szczegóły dotyczące płci odnoszą się do przewodu środkowego
