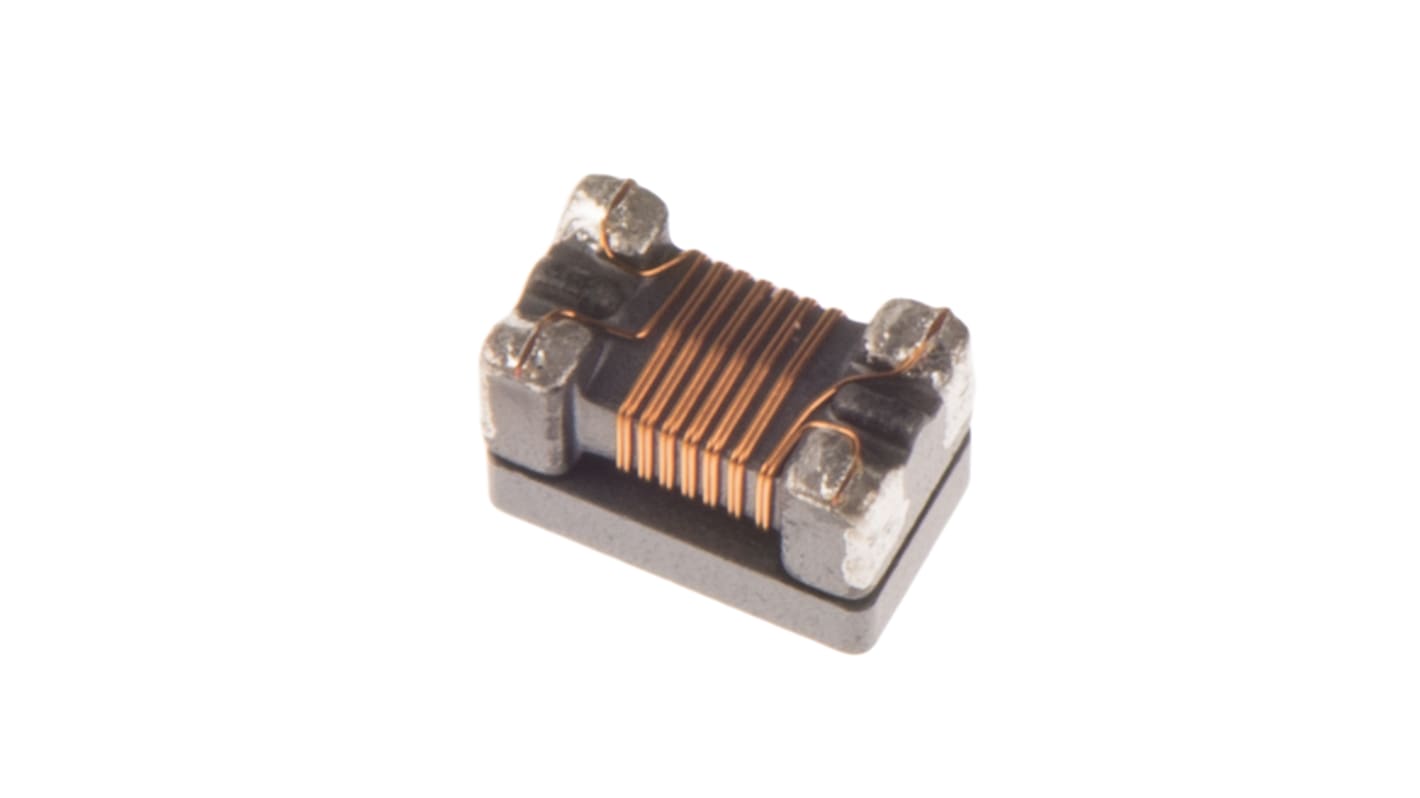

TDK Transformator balun 75 Ω 75 Ω 1.2 dB 4-pinowy Powierzchnia -40 °C 85 °C

Zobacz wszystkie Symetryzatory

Suma częściowa (1 rolka po 2000 sztuk/i)*

2 082,00 zł

(bez VAT)

2 560,00 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 06 lipca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Na Rolki*
2000 +1,041 zł2 082,00 zł

*cena orientacyjna

Nr art. RS:
171-0805
Nr części producenta:
ATB2012-75011-T
Producent:
TDK
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

TDK

Impedancja niesymetryczna

75Ω

Typ produktu

Transformator balun

Impedancja symetryczna

75Ω

Maksymalna tłumienność wtrąceniowa

1.2dB

Typ montażu

Powierzchnia

Liczba styków

4

Maksymalna częstotliwość

1.2GHz

Częstotliwość minimalna

50MHz

Minimalna temperatura robocza

85°C

Maksymalna temperatura robocza

-40°C

Normy/Zatwierdzenia

RoHS

Wysokość

1.2mm

Seria

ATB

Długość

2mm

Szerokość

1.2 mm

Kraj pochodzenia:
JP

TDK Balun Transformers SMD, seria ATB


Transformator baluna układu scalonego serii ATB3225 charakteryzuje się niskimi stratami wtrącenia i dobrymi parametrami balansu

Rozmiary obudów są mniejsze niż tradycyjne balony

Szerokość pasma częstotliwości dla ATB3225-75011CT wynosi od 5 do 200 MHz, dla ATB3225-75032CT wynosi od 5 do 100 MHz, dla ATB3225-75034CT wynosi od 1 do 100 MHz.

Spełnia wymogi dyrektywy RoHS

Zastosowanie w modemie kablowym

Układy z serii ATB2012 są przeznaczone do stosowania w systemach impedancji, a współczynnik impedancji wynosi 1:1

ATB2012-50011 i ATB2012E-50011M są przeznaczone do impedancji 50 Ω, ATB2012-75011 i ATB2012E-75011M zapewniają impedancję 75 Ω

Szerokość pasma częstotliwości dla ATB2012-50011 wynosi od 40 MHz do 860 MHz (standard IL = 1,0 dB), dla ATB2012E-50011M wynosi od 400 MHz do 1,8 GHz (standard IL =1,0dB), dla ATB2012-75011wynosi od 50 MHz do 1,2 GHz (standard IL = 0,8dB), a dla ATB2012E-75011M wynosi od 400 MHz do 1,8 GHz (standard IL = 1,0GHz)

Do aplikacji należy telewizor i tunery urządzeń przenośnych (DVB-T/H, ISDB-T itp.) oraz dekoder / tuner
