TDK Transformator balun 75 Ω 750 Ω 2 dB 6-pinowy Powierzchnia 85 °C -25 °C

Zobacz wszystkie Symetryzatory
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
171-0809
Nr części producenta:
ATB3225-75032CT
Producent:
TDK
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

TDK

Typ produktu

Transformator balun

Impedancja niesymetryczna

75Ω

Impedancja symetryczna

750Ω

Maksymalna tłumienność wtrąceniowa

2dB

Typ montażu

Powierzchnia

Liczba styków

6

Maksymalna częstotliwość

100MHz

Częstotliwość minimalna

5MHz

Minimalna temperatura robocza

-25°C

Maksymalna temperatura robocza

85°C

Normy/Zatwierdzenia

RoHS

Szerokość

2.5 mm

Długość

3.2mm

Wysokość

2.3mm

Seria

ATB

Kraj pochodzenia:
JP

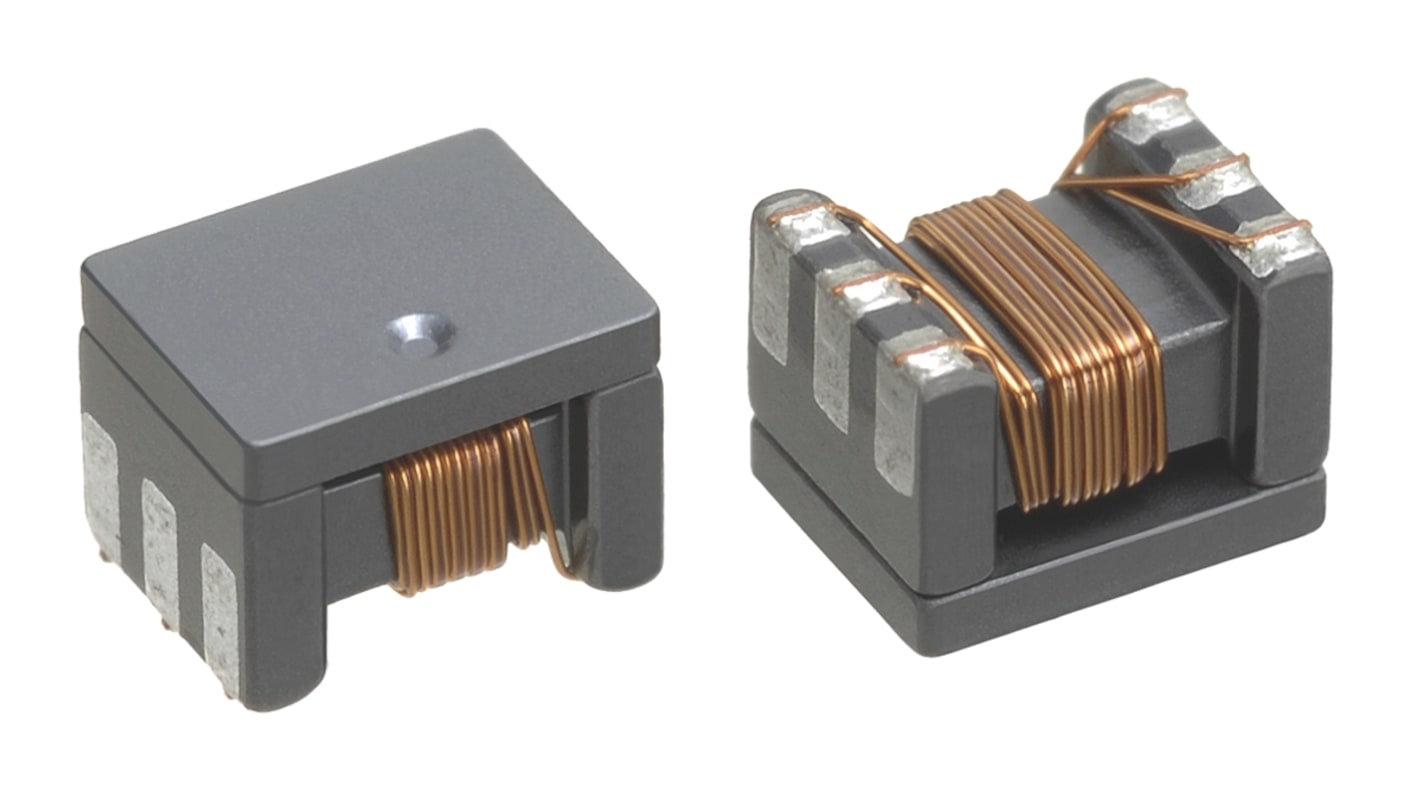

TDK Balun Transformers SMD, seria ATB


Transformator baluna układu scalonego serii ATB3225 charakteryzuje się niskimi stratami wtrącenia i dobrymi parametrami balansu

Rozmiary obudów są mniejsze niż tradycyjne balony

Szerokość pasma częstotliwości dla ATB3225-75011CT wynosi od 5 do 200 MHz, dla ATB3225-75032CT wynosi od 5 do 100 MHz, dla ATB3225-75034CT wynosi od 1 do 100 MHz.

Spełnia wymogi dyrektywy RoHS

Zastosowanie w modemie kablowym

Układy z serii ATB2012 są przeznaczone do stosowania w systemach impedancji, a współczynnik impedancji wynosi 1:1

ATB2012-50011 i ATB2012E-50011M są przeznaczone do impedancji 50 Ω, ATB2012-75011 i ATB2012E-75011M zapewniają impedancję 75 Ω

Szerokość pasma częstotliwości dla ATB2012-50011 wynosi od 40 MHz do 860 MHz (standard IL = 1,0 dB), dla ATB2012E-50011M wynosi od 400 MHz do 1,8 GHz (standard IL =1,0dB), dla ATB2012-75011wynosi od 50 MHz do 1,2 GHz (standard IL = 0,8dB), a dla ATB2012E-75011M wynosi od 400 MHz do 1,8 GHz (standard IL = 1,0GHz)

Do aplikacji należy telewizor i tunery urządzeń przenośnych (DVB-T/H, ISDB-T itp.) oraz dekoder / tuner
