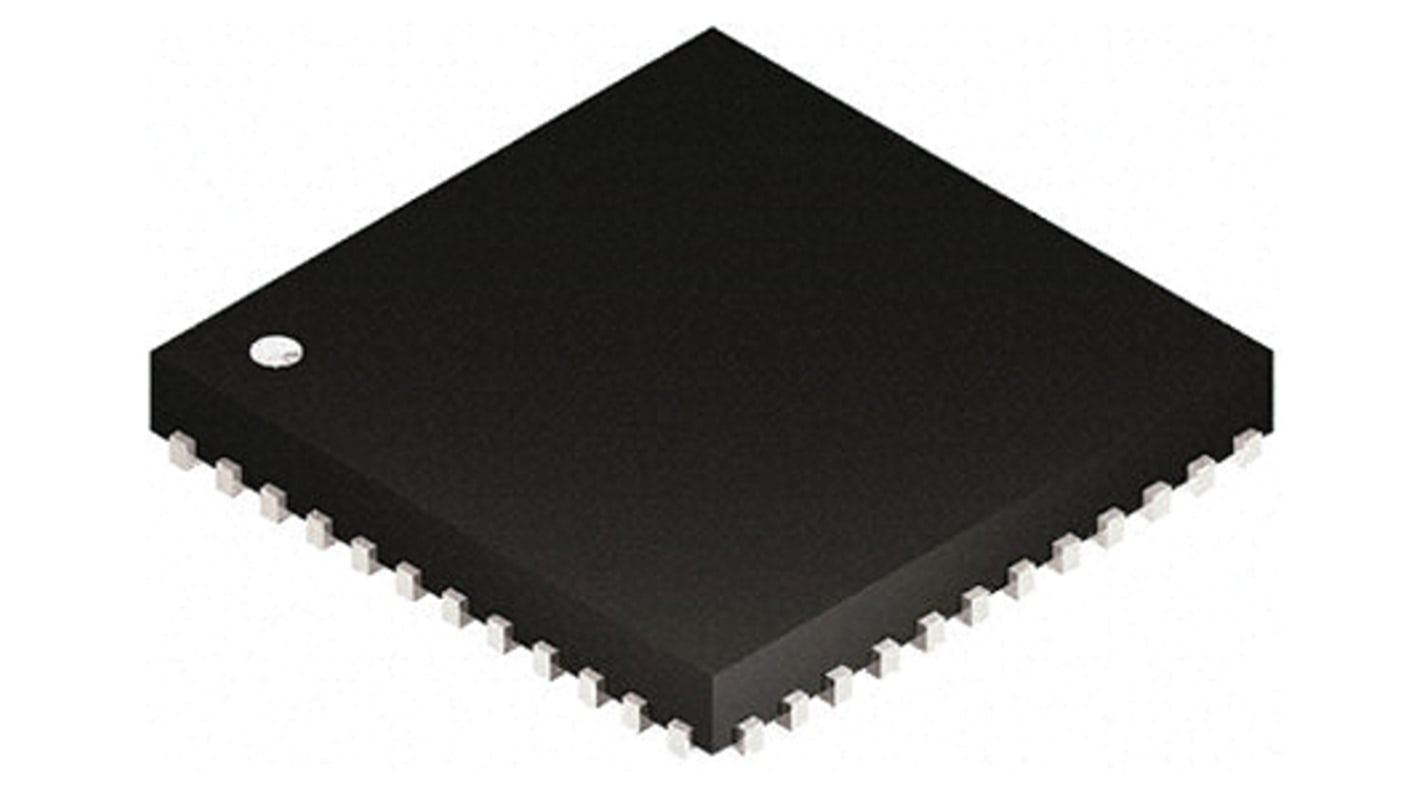

Układ System On Chip (SOC) NCH-RSL10-101Q48-ABG, Mikroprocesor ARM Cortex for Bluetooth, 48-Pin QFN

  • Nr art. RS 172-3391
  • Nr części producenta NCH-RSL10-101Q48-ABG
  • Producent ON Semiconductor
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: KR
Szczegółowe dane produktu

RSL10

ON Semiconductor wprowadza RSL 10 ten multi-protocol Bluetooth 5 certyfikowanych radiowy system on Chip (SoC) wtłacza w branży niskie zużycie mocy technologii łączności bezprzewodowej Technologii stanu Indiana.

Ten wyjątkowy składnik SoC został specjalnie zaprojektowany, aby pomóc zapewnić urządzenia takie jak monitory częstości pracy serca w zakresie Advanced bezprzewodowych funkcji przy jednoczesnej optymalizacji wielkości systemu, jak również żywotność akumulatora. Na RS10 jest używany w wielu różnych aplikacji, takich jak: elementy ubioru, zastosowań Technologii stanu Indiana, bezprzewodowym niskonapięciowych urządzeń (1,2 V, 1,5 V baterie bez przetwornicy DC/DC). Computing ulega ciągłym zmianom, które aids klientów i dostawców w sytuacjach codziennych. Ten wyjątkowy element sprzętu można znaleźć w różnorodne produkty, które sięgają od przydatności systemu percunav/ działalność monitorów do aparatów słuchowych i monitorami częstości pracy serca.

Funkcje

O bardzo niskim poborze mocy:

Przemysł - niskie zużycie energii, w tym tryb głębokiego uśpienia (62,5 nW) i Rx w tryb odbierania (7 mW).

Advanced wieloprotokołowych Funkcjonalność sieci bezprzewodowych:

- Rx Czułość: -94 dBm,
- Transmitowanej mocy -17 do +6 dBm,
- Obsługuje Bluetooth low energy i 2,4 GHz przebierać/ własne protokoły,
- Obsługuje Firmware Over The Air (FOTA)

Elastyczne napięcie zasilające zakres (1,1 i 3,3 V):

- Obsługuje urządzenia za pomocą 1.2 i 1.5 baterie bez wymaganego zewnętrznej przetwornicy DC/DC

Ultra-Miniature:

- RSL10 oferowany jest w 5,50 mm2 WLCSP i 6 x 6 mm QFN. Na dodatek miniaturyzacja, radio SoC może zostać zintegrowany System-in-Package (SIP) rozwiązań, które łączą RSL10 przy użyciu custom ASIC.

Zaawansowany dwurdzeniowy procesor architektura:

- Funkcje programowalne ARM Cortex-M3 procesor taktujący z prędkością do 48 MHz oraz elastyczność do obsługi 2,4 GHz dedykowanymi i niestandardowych protokołów stosu. Wbudowany cyfrowy procesor sygnału (DSP) umożliwia przetwarzanie sygnału aplikacji intensywnie obciążających procesor, takich jak bezprzewodowe kodeki audio.

On-Chip oprogramowanie i obsługa sieci bezprzewodowych:

- Funkcje 2.4 GHz częstotliwość radiowa zawieszanych (RFFE) oraz Bluetooth 5 certyfikowanych baseband sterownik, który obsługuje 2 Mbps. Szeroki zakres obsługiwanych Bluetooth low energy protokoły są przedstawione w witrynie RSL10 SDK (software development kit).

Highly-Integrated System-on-Chip (SoC):

- Potężna Dwurdzeniowa architektura układ ten jest uzupełniony o wysokiej sprawności jednostek zarządzania zasilaniem, kwarce, pamięci flash, pamięci RAM, kontroler DMA, i urządzenia peryferyjne i interfejsy.

Inne kluczowe cechy techniczne:

- 384 kB pamięci flash
- IP funkcji ochrony hasłem aby zabezpieczyć zawartość flash
- Konfigurowalny analogowe i cyfrowe z czujników interfejsy (GPIOs, LSADs, I2C, SPI, PCM)

Dostępne wersje:

( 172-3391 ) szpuli 3000
( 172-3431 ) 2 szt.

Dane techniczne
Atrybut Parametr
Moduł przetwarzający Mikroprocesor
Zastosowanie Bluetooth
Technologia ARM Cortex
Typ montażu Montaż powierzchniowy
Typ opakowania QFN
Liczba styków 48
Wymiary 6 x 6 x 0.95mm
Wysokość 0.95mm
Długość 6mm
Maksymalne robocze napięcie zasilania 3,3 V DC
Maksymalna temperatura robocza +85°C
Minimalne robocze napięcie zasilania 1,25 V DC
Minimalna temperatura robocza -40°C
Szerokość 6mm
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 04.03.2021, dostawa w ciągu 2 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
Cena za szt. (3000 na rolce)
8,36
(bez VAT)
10,29
(z VAT)
Sztuki
Per unit
Per Reel*
3000 +
8,36 zł
25 086,00 zł
*cena za opakowanie
