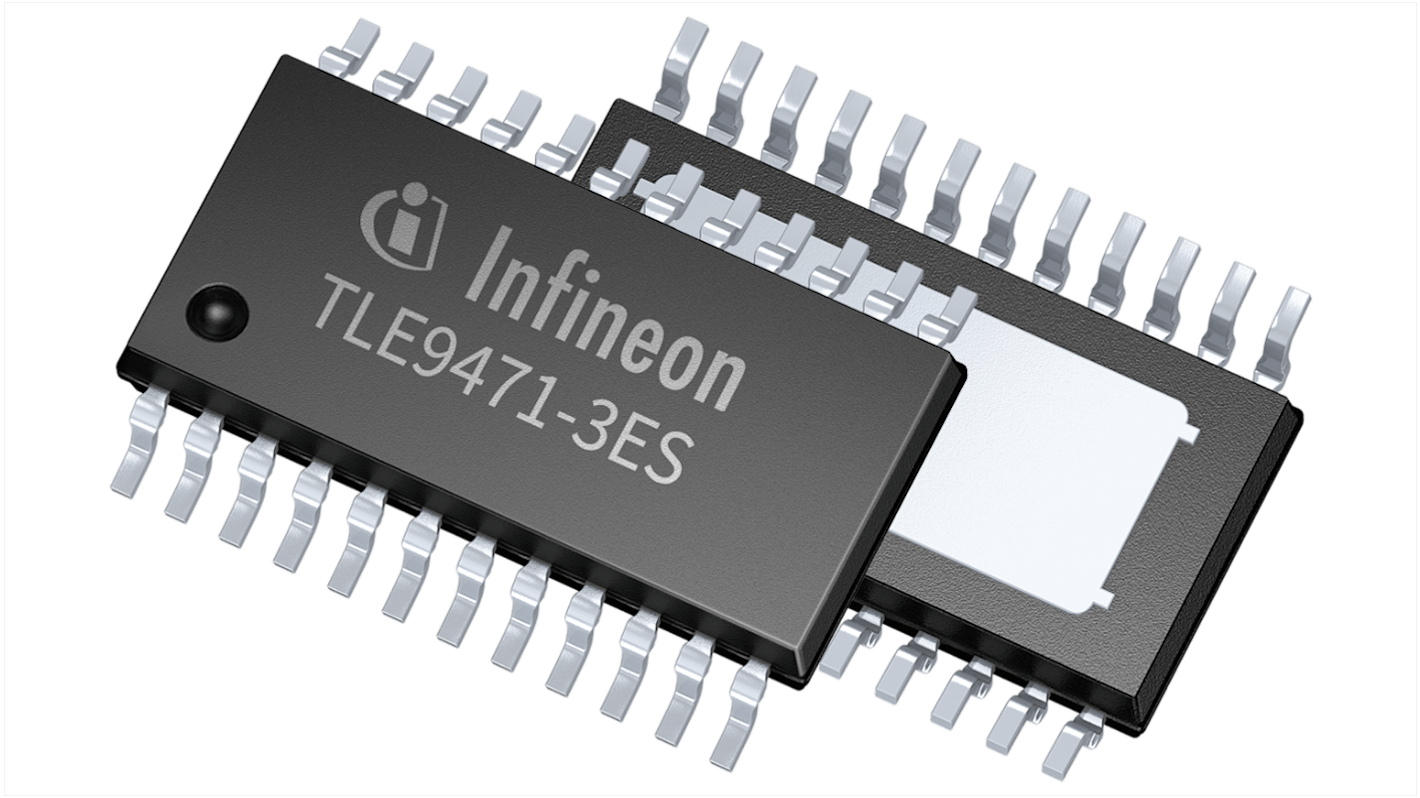

System-On-Chip TLE94713ESXUMA1 Samochodowe TSDSO-24

Infineon TLE94713ESXUMA1 to monolitycznie zintegrowany obwód w odsłoniętym zestawie zasilającym PAD PG-TSDSO-24-1 (150 milicali). Urządzenie jest przeznaczone do różnych zastosowań MOTORYZACYJNYCH CAN jako główne źródło zasilania mikrokontrolera oraz jako interfejs dla SIECI MAGISTRALI CAN, w tym DO FUNKCJI CZĘŚCIOWEJ sieci CAN. Aby obsługiwać te aplikacje, układ podstawowy systemu (SBC) zapewnia główne funkcje, takie jak regulator niskiego napięcia 5 V (Buck SMPS) dla np. zasilania mikrokontrolera, inny regulator niskiego napięcia 5 V z zabezpieczeniem przed zanikiem zasilania np. czujnika, Transceiver HS-CAN obsługujący CAN FD i CZĘŚCIOWĄ sieć CAN (w tym Tryb tolerancji FD) do transmisji danych, wysokonapięcia GPIO z wbudowanymi funkcjami ochronnymi i 16-bitowym szeregowym interfejsem peryferyjnym (SPI) do sterowania i monitorowania urządzenia.

Funkcja pomiaru wysokiego napięcia jako alternatywne przypisanie styków
Wyjście awaryjne do sygnalizacji awaryjnej
Konfigurowalne źródła budzi
Wyjścia resetowania i przerwania
Konfigurowalny limit czasu i funkcja watchdog okna
Zabezpieczenie przed przegrzaniem i zwarciem
Dedykowany PIN TESTOWY dla wejścia trybu rozwoju SBC (licznik watchdog zatrzymany) oprogramowanie kompatybilne z innymi rodzinami SBC TLE926x i TLE927x
Szeroki zakres napięcia wejściowego i temperatury
Zoptymalizowane pod kątem kompatybilnych elektromagnetykami (EMC) i niskiej emisji elektromagnetycznej (EME)
Zoptymalizowany pod kątem wysokiej odporności na zakłócenia elektromagnetyczne (EMI)
Produkt zgodny z AEC i ekologiczny (zgodny z RoHS)
