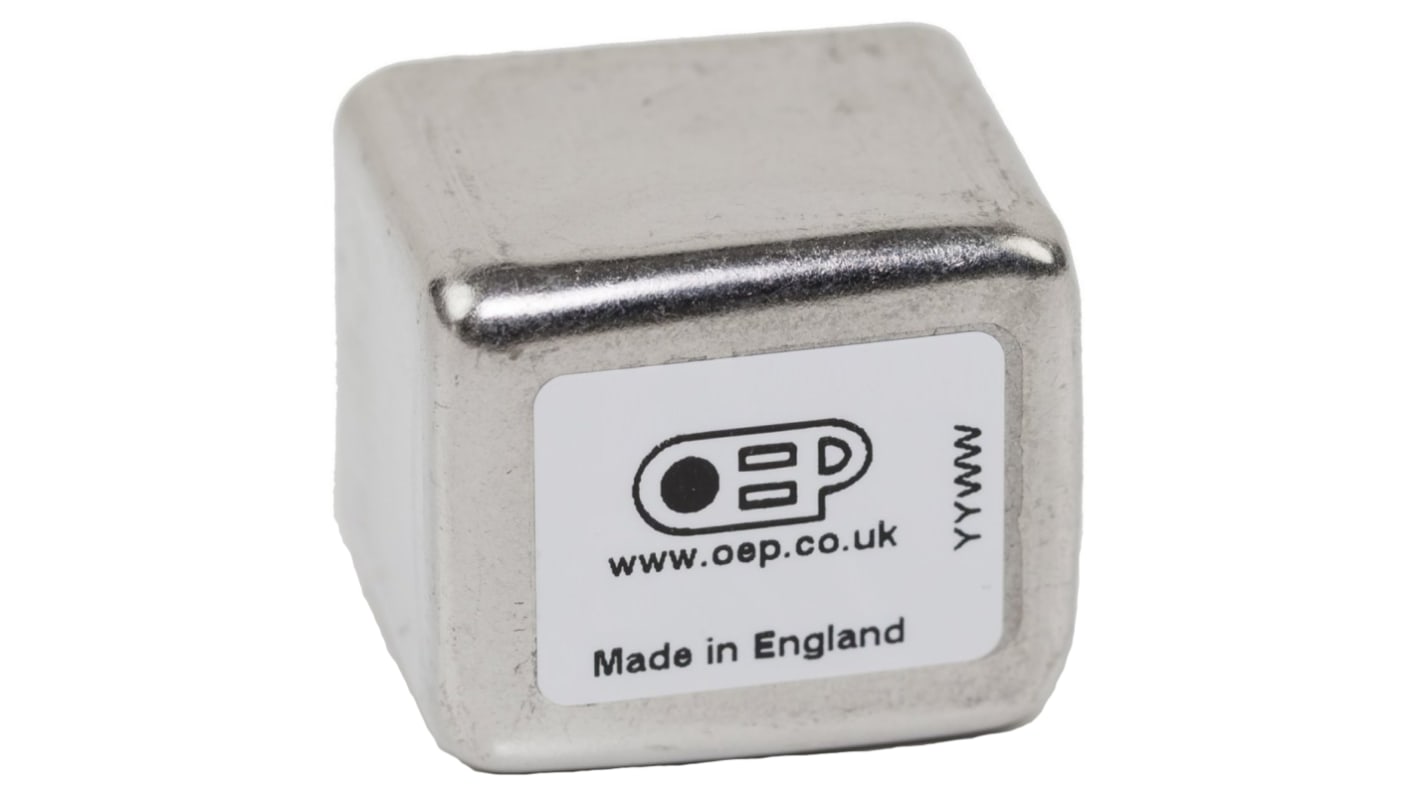

Transformator audio, Do montażu na płytce drukowanej, 110Ω : 11kΩ, 1 C.T:10, OEP
- Nr art. RS:
- 123-7203
- Nr części producenta:
- A187A15C
- Producent:
- OEP
Obecnie niedostępne
Przepraszamy, nie wiemy, kiedy ten produkt będzie ponownie dostępny.
- Nr art. RS:
- 123-7203
- Nr części producenta:
- A187A15C
- Producent:
- OEP
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | OEP | |
| Typ produktu | Transformator audio | |
| Impedancja uzwojenia pierwotnego | 110Ω | |
| Impedancja uzwojenia wtórnego | 11kΩ | |
| Rezystancja uzwojenia pierwotnego DC | 20.2Ω | |
| Rezystancja uzwojenia wtórnego DC | 1.59kΩ | |
| Typ montażu | Do montażu na płytce drukowanej | |
| Typ zakończenia | Wtyczka PC | |
| Minimalna temperatura robocza | -20°C | |
| Liczba styków | 10 | |
| Maksymalna temperatura robocza | 70°C | |
| Długość | 25mm | |
| Głębokość | 29.4mm | |
| Seria | A187A15C | |
| Normy/Zatwierdzenia | No | |
| Szerokość | 24 mm | |
| Masa | 56g | |
| Napięcie izolacji | 500V | |
| Przekładnia zwojowa | 1 C.T:10 | |
| Minimalna częstotliwość robocza | 5Hz | |
| Maksymalna częstotliwość robocza | 60kHz | |
| Budownictwo | W obudowie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka OEP | ||
Typ produktu Transformator audio | ||
Impedancja uzwojenia pierwotnego 110Ω | ||
Impedancja uzwojenia wtórnego 11kΩ | ||
Rezystancja uzwojenia pierwotnego DC 20.2Ω | ||
Rezystancja uzwojenia wtórnego DC 1.59kΩ | ||
Typ montażu Do montażu na płytce drukowanej | ||
Typ zakończenia Wtyczka PC | ||
Minimalna temperatura robocza -20°C | ||
Liczba styków 10 | ||
Maksymalna temperatura robocza 70°C | ||
Długość 25mm | ||
Głębokość 29.4mm | ||
Seria A187A15C | ||
Normy/Zatwierdzenia No | ||
Szerokość 24 mm | ||
Masa 56g | ||
Napięcie izolacji 500V | ||
Przekładnia zwojowa 1 C.T:10 | ||
Minimalna częstotliwość robocza 5Hz | ||
Maksymalna częstotliwość robocza 60kHz | ||
Budownictwo W obudowie | ||
- Kraj pochodzenia:
- GB
OEP A187A15C Transformatory
Transformatory mikrofonu A187A15C OEP są idealne do dopasowywania impedancji i rozdzielania sygnałów. Są one enkapsulowane w ekranowany układ z tworzywa sztucznego i zbudowane z wielu ekranów elektrostatycznych. Te transformatory audio odpowiadają 150 Ω do 150 kΩ. Transformatory audio A187A15C mogą być stosowane z wysokoimpedancyjnymi przetwornikami FET i wzmacniaczami lampowymi.
Indukcyjność podstawowa 5,3 H przy 100 Hz, 0,1 V.
Typowy 280 μH główny prąd upływu przy 1 kHz, 0,1 V.
Pojemność na uzwojenie międzyzakresowe 130 pF przy 10 kHz, 0,1 V (uzwojenie do uzwojenia)
Pojemność międzykomorowa 254 pF przy 10 kHz, 0,1 V (prąd przemienny do ekranu)
Pojemność międzykomorowa 260 pF przy 10 kHz, 0,1 V (wartość dodatkowa do ekranu)
Note
Nie przejeżdżać prądu stałego przez uzwojenie.
