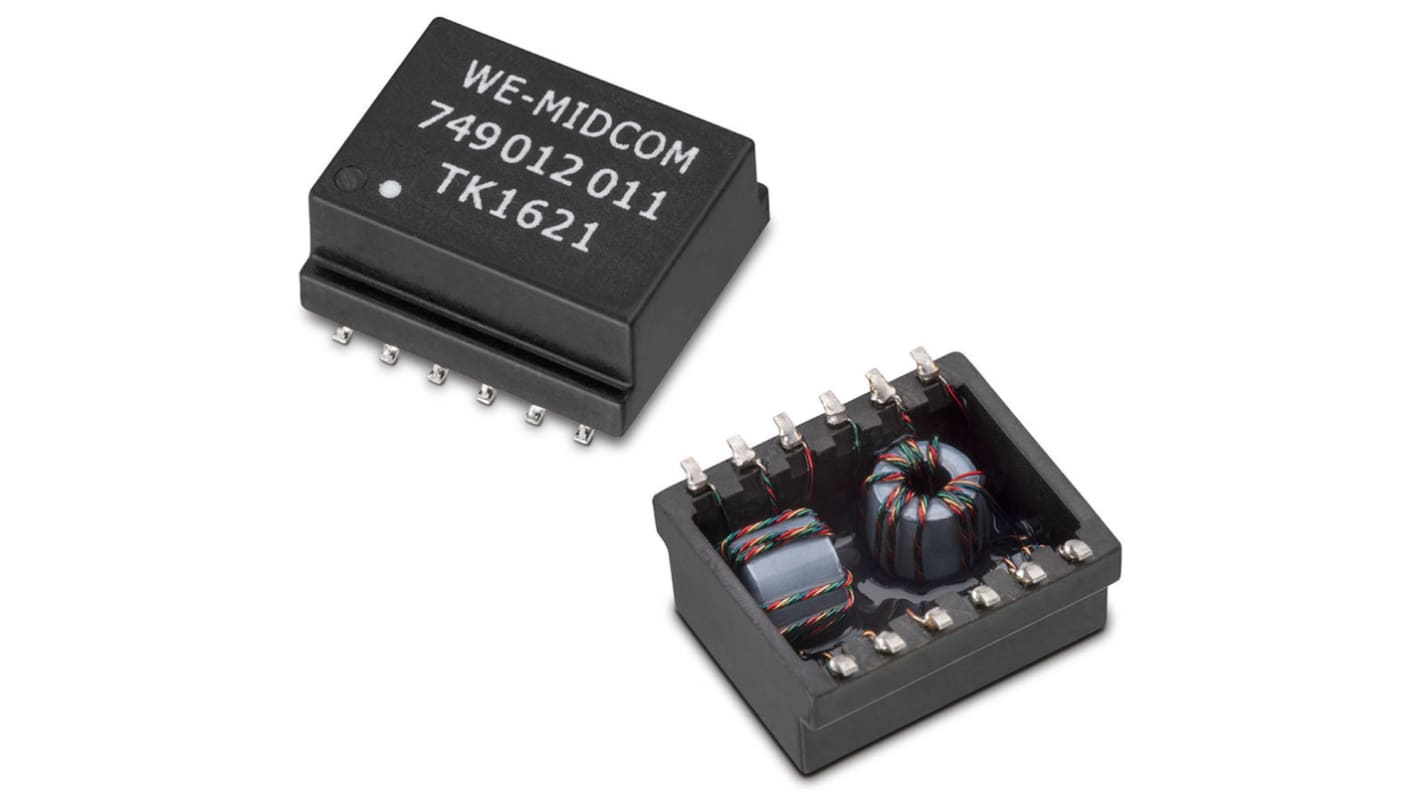

Transformator LAN Ethernet Wurth Elektronik RoHS, UL 94 V-0, IEEE 802.3at Powierzchnia 12.7 mm 1500 V ac 9.52mm 5.8 mm

Nr art. RS:: 135-3926
Nr części producenta:: 749012011
Producent:: Wurth Elektronik

Transformator LAN Ethernet Wurth Elektronik RoHS, UL 94 V-0, IEEE 802.3at Powierzchnia 12.7 mm 1500 V ac 9.52mm 5.8 mm

Obecnie niedostępne

Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.

Nr art. RS:: 135-3926
Nr części producenta:: 749012011
Producent:: Wurth Elektronik

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Wurth Elektronik
	Typ produktu	Transformator LAN Ethernet
	Liczba wyjść	1
	Tłumienie Wtrąceniowe	-1dB
	Typ montażu	Powierzchnia
	Głębokość	5.8mm
	Długość	12.7mm
	Szerokość	9.52mm
	Indukcyjność	350μH
	Minimalna temperatura robocza	-40°C
	Maksymalna temperatura robocza	85°C
	Napięcie izolacji	1500V ac
	Przekładnia zwojowa	1:1
	Typ zakończenia	Lutowie
	Normy/Zatwierdzenia	RoHS, UL 94 V-0, IEEE 802.3at

	Zaznacz wszystkie
	Marka Wurth Elektronik
	Typ produktu Transformator LAN Ethernet
	Liczba wyjść 1
	Tłumienie Wtrąceniowe -1dB
	Typ montażu Powierzchnia
	Głębokość 5.8mm
	Długość 12.7mm
	Szerokość 9.52mm
	Indukcyjność 350μH
	Minimalna temperatura robocza -40°C
	Maksymalna temperatura robocza 85°C
	Napięcie izolacji 1500V ac
	Przekładnia zwojowa 1:1
	Typ zakończenia Lutowie
	Normy/Zatwierdzenia RoHS, UL 94 V-0, IEEE 802.3at

Kraj pochodzenia:: CN

Transformator Ethernet LAN Würth Elektronik, indukcyjność 350 μH, współczynnik obrotów 1:1 - 749012011

Ten transformator LAN Ethernet zapewnia izolację galwaniczną i sprzężenie sygnału do sieci Ethernet, obsługując jednocześnie aplikacje Power over Ethernet. Jest to element do montażu powierzchniowego przeznaczony do integracji z modułami interfejsu sieciowego, obsługujący typową sygnalizację LAN z niską stratą wkładania i pracujący w szerokim zakresie temperatur.

Cechy i zalety:

• Izolacja 1500 V AC chroni obwody niższej wielkości
• Indukcyjność 350 μH poprawia tłumienie zakłóceń w trybie wspólnym
• współczynnik obrotów 1:1 zapewnia zachowanie amplitudy i integralności sygnału
• Straty po włożeniu wynoszące 1 dB minimalizują tłumienie sygnału
• Zakończenie lutownicze umożliwia stabilne mocowanie płytki

Zastosowania

• Odpowiednie do implementacji PoE zgodnych z IEEE 802.3at
• Do użytku z interfejsami Ethernet z pojedynczym wyjściem
• Idealne do kompaktowych modułów sieciowych montowanych na powierzchni
• Może być używany do izolacji w przemysłowych urządzeniach LAN
• Odpowiednie do systemów wymagających elementów ognioodpornych

W jakim zakresie temperatur może działać?

Element jest przeznaczony do pracy w zakresie od -40°C do 85°C.

Jakie homologacje obejmują bezpieczeństwo materiałowe i elektryczne?

Spełnia normy palności materiału RoHS i UL94V-0 oraz jest zgodny z normą IEEE 802.3at do użytku PoE.

W jaki sposób część jest zakończona do montażu na płytce drukowanej?

Połączenie elektryczne odbywa się za pomocą zacisków lutowniczych przeznaczonych do montażu powierzchniowego.

Ile wyjść zapewnia urządzenie?

Urządzenie oferuje pojedyncze wyjście do izolacji Ethernet.

Jakie są fizyczne wymiary obudowy?

Obudowa ma długość 12,7 mm, szerokość 9,52 mm i głębokość 5,8 mm.
