Transformator LAN Ethernet Wurth Elektronik IEEE 802.3ab for 1000BaseT Otwór przelotowy 15.88 mm 1500 Vrms 13.95mm 21.84
- Nr art. RS:
- 814-9939
- Numer artykułu Elfa Distrelec:
- 300-63-273
- Nr części producenta:
- 7499111446
- Producent:
- Wurth Elektronik
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
46,98 zł
(bez VAT)
57,79 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 21 szt. do wysyłki z innej lokalizacji
- Dodatkowe 18 szt. dostępne od 20 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 4 | 46,98 zł |
| 5 - 9 | 44,64 zł |
| 10 - 28 | 42,35 zł |
| 29 - 57 | 40,28 zł |
| 58 + | 38,25 zł |
*cena orientacyjna
- Nr art. RS:
- 814-9939
- Numer artykułu Elfa Distrelec:
- 300-63-273
- Nr części producenta:
- 7499111446
- Producent:
- Wurth Elektronik
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Wurth Elektronik | |
| Liczba wyjść | 1 | |
| Typ produktu | Transformator LAN Ethernet | |
| Tłumienie Wtrąceniowe | -1dB | |
| Typ montażu | Otwór przelotowy | |
| Głębokość | 21.84mm | |
| Długość | 15.88mm | |
| Indukcyjność | 350μH | |
| Szerokość | 13.95mm | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalna temperatura robocza | 85°C | |
| Napięcie izolacji | 1500Vrms | |
| Minimalna częstotliwość robocza | 1MHz | |
| Maksymalna częstotliwość robocza | 100MHz | |
| Obsługiwane standardy Ethernet | 1000 Base-T | |
| Normy/Zatwierdzenia | IEEE 802.3ab for 1000BaseT | |
| Przekładnia zwojowa | 1:1 | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Wurth Elektronik | ||
Liczba wyjść 1 | ||
Typ produktu Transformator LAN Ethernet | ||
Tłumienie Wtrąceniowe -1dB | ||
Typ montażu Otwór przelotowy | ||
Głębokość 21.84mm | ||
Długość 15.88mm | ||
Indukcyjność 350μH | ||
Szerokość 13.95mm | ||
Minimalna temperatura robocza -40°C | ||
Maksymalna temperatura robocza 85°C | ||
Napięcie izolacji 1500Vrms | ||
Minimalna częstotliwość robocza 1MHz | ||
Maksymalna częstotliwość robocza 100MHz | ||
Obsługiwane standardy Ethernet 1000 Base-T | ||
Normy/Zatwierdzenia IEEE 802.3ab for 1000BaseT | ||
Przekładnia zwojowa 1:1 | ||
- Kraj pochodzenia:
- CN

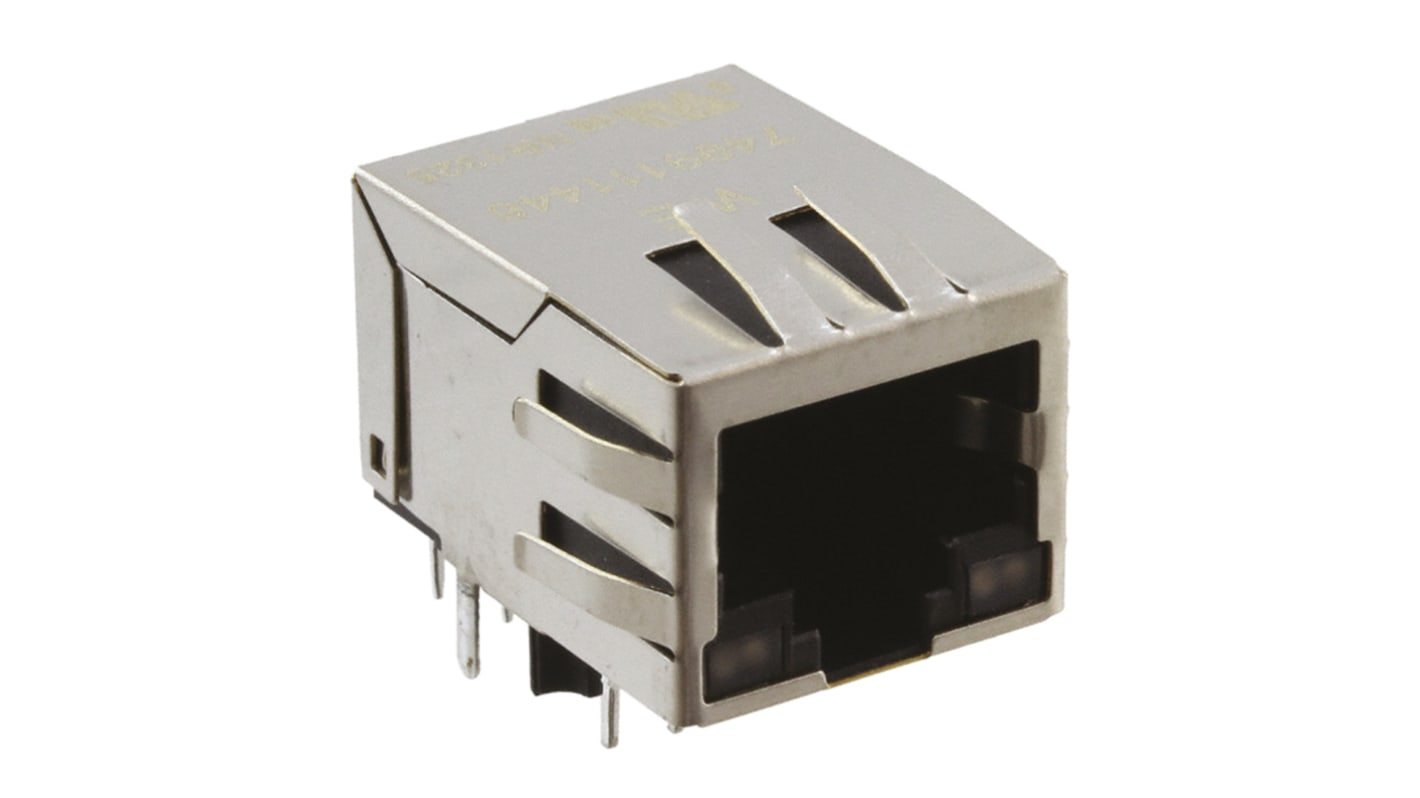

Transformator Ethernet LAN Würth Elektronik, indukcyjność 350 μH, współczynnik obrotów 1:1 - 7499111446
Ten transformator LAN Ethernet zapewnia izolację i kondycjonowanie sygnału dla połączeń Gigabit Ethernet w konstrukcjach montowanych na płytce. Obsługuje działanie 1000Base-T i jest przeznaczony do zastosowań, w których wymagane jest separacja galwaniczna i kontrolowane straty wkładania w typowych częstotliwościach LAN.
Cechy i zalety:
• Napięcie izolacji 1500 Vrms chroni przed różnicami uziemienia/masy
• Straty po włożeniu wynoszące 1 dB zapewniają zachowanie amplitudy sygnału przy dużej prędkości
• współczynnik obrotów 1:1 utrzymuje symetrię sygnału w liniach różnicowych
• Zakres częstotliwości od 1 MHz do 100 MHz obsługuje sygnalizację Gigabit LAN
• Konstrukcja z pojedynczym wyjściem upraszcza integrację w układach z pojedynczymi portami
• Straty po włożeniu wynoszące 1 dB zapewniają zachowanie amplitudy sygnału przy dużej prędkości
• współczynnik obrotów 1:1 utrzymuje symetrię sygnału w liniach różnicowych
• Zakres częstotliwości od 1 MHz do 100 MHz obsługuje sygnalizację Gigabit LAN
• Konstrukcja z pojedynczym wyjściem upraszcza integrację w układach z pojedynczymi portami
Zastosowania
• Odpowiednie do montażu płytek drukowanych OEM w urządzeniach sieciowych
• Idealne do magnetycznych portów przełączników i routerów
• Do użytku z konwerterami mediów do miedzianych połączeń Ethernet
• Może być używany do przemysłowych urządzeń sieciowych
• Odpowiednie do jednoportowych modułów interfejsu w urządzeniach
• Idealne do magnetycznych portów przełączników i routerów
• Do użytku z konwerterami mediów do miedzianych połączeń Ethernet
• Może być używany do przemysłowych urządzeń sieciowych
• Odpowiednie do jednoportowych modułów interfejsu w urządzeniach
Jaki zakres temperatur roboczych może wytrzymać?
Pracuje w zakresie od -40°C do 85°C.
Jaki jest standard kompatybilności z siecią Ethernet?
Jest zgodny z wymaganiami 1000Base-T i sygnalizacji IEEE 802.3ab.
W jaki sposób jego częstotliwość zwiększa wydajność?
Transformator działa w zakresie od 1 MHz do 100 MHz, aby pokryć zawartość widma Gigabit LAN.
Jaka metoda montażu jest wymagana do instalacji?
Jest przeznaczony do montażu przez otwór na płytce głównej.
