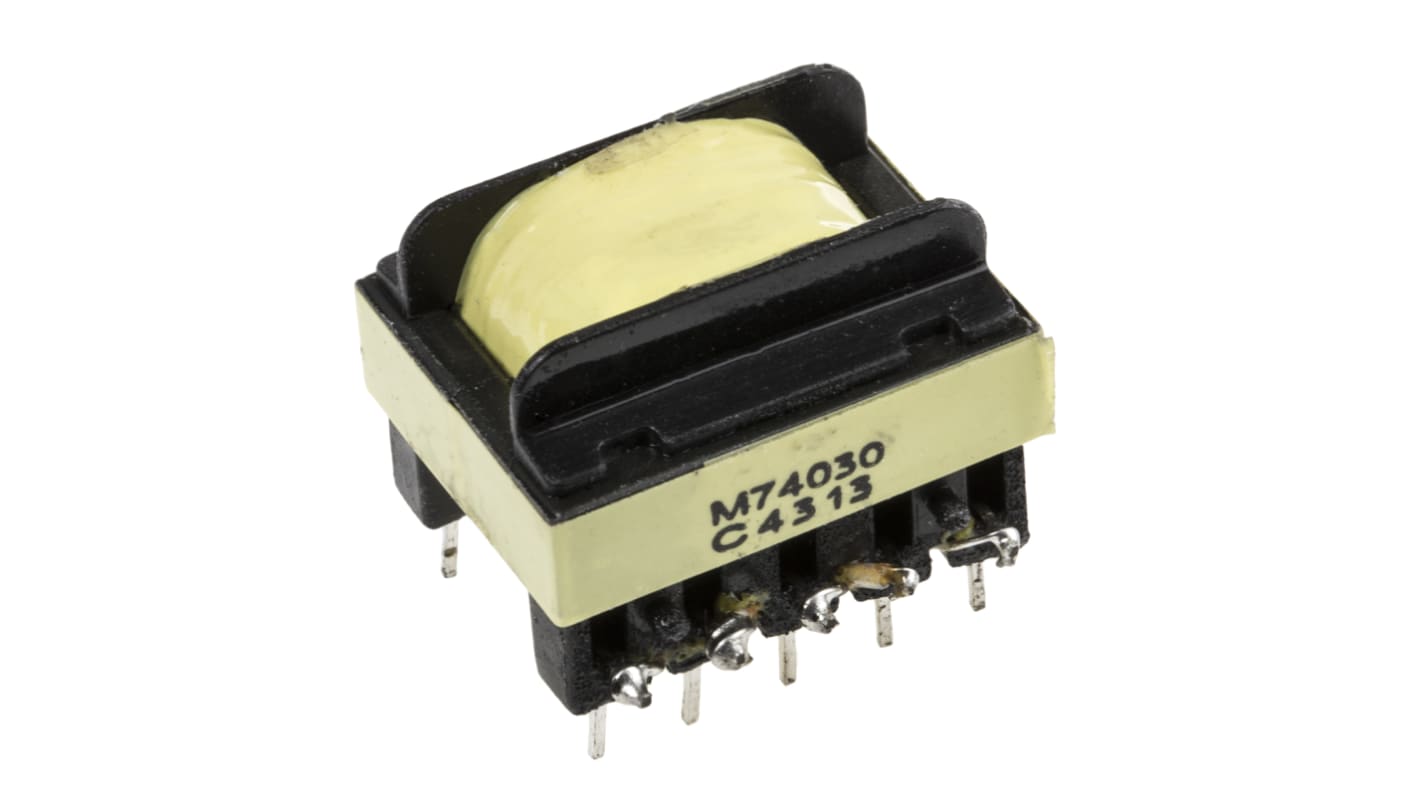

Transformator SMPS, 15 → 30W, 85 → 265V ac, Przewlekany
- Nr art. RS:
- 418-5543
- Nr części producenta:
- 74030
- Producent:
- Myrra
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 sztuka)*
40,73 zł
(bez VAT)
50,10 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
Ograniczona ilość
- Pozostało 18 , szt, gotowe do wysyłki
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 24 | 40,73 zł |
| 25 - 49 | 29,75 zł |
| 50 - 99 | 28,35 zł |
| 100 - 249 | 27,54 zł |
| 250 + | 25,83 zł |
*cena orientacyjna
- Nr art. RS:
- 418-5543
- Nr części producenta:
- 74030
- Producent:
- Myrra
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Myrra | |
| Znamionowe napięcie wtórne | 3.3 → 7 V ac, 8 → 17 V ac | |
| Znamionowe napięcie pierwotne | 85 → 265V ac | |
| Moc znamionowa | 15 → 30W | |
| Liczba wyjść | 3 | |
| Typ montażu | Przewlekany | |
| Zastosowanie | Flyback | |
| Prąd wtórny | 1.5 A, 3 A | |
| Typ zakończenia | Styk | |
| Długość | 26.5mm | |
| Szerokość | 22.5mm | |
| Głębokość | 26.5mm | |
| Wymiary | 26.5 x 22.5 x 26.5mm | |
| Budownictwo | CEI335, CEI61558, CEI950 | |
| Maksymalna częstotliwość robocza | 100kHz | |
| Liczba faz | 1 | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Myrra | ||
Znamionowe napięcie wtórne 3.3 → 7 V ac, 8 → 17 V ac | ||
Znamionowe napięcie pierwotne 85 → 265V ac | ||
Moc znamionowa 15 → 30W | ||
Liczba wyjść 3 | ||
Typ montażu Przewlekany | ||
Zastosowanie Flyback | ||
Prąd wtórny 1.5 A, 3 A | ||
Typ zakończenia Styk | ||
Długość 26.5mm | ||
Szerokość 22.5mm | ||
Głębokość 26.5mm | ||
Wymiary 26.5 x 22.5 x 26.5mm | ||
Budownictwo CEI335, CEI61558, CEI950 | ||
Maksymalna częstotliwość robocza 100kHz | ||
Liczba faz 1 | ||
- Kraj pochodzenia:
- FR
Przełączyć transformatory mocy w trybie zasilania E25 i ETD, tryb przełącznika 15 W.
Transformatory zwrotne serii E25 i ETD z myrra stanowią rdzeń źródła zasilania w trybie przełączania w połączeniu z obwodem specjalnym (viper, TOPSwitch, CoolSet lub Control Circuit + MOSFET.) Zszyte ze wzmocnioną izolacją transformatory z serii E25 i ETD wykorzystują wyłącznie materiały wymienione w liście UL94-V0.
Charakterystyka i zalety:
• Izolacja podstawowa / wtórna ≥ 4000V.
• Izolacja podstawowa / Dodatkowa ≥ 1500V.
• Odległość upływu Podstawowe / Pomocnicze ≥ 8 mm
• Drugie urządzenia mogą być połączone szeregowo lub równolegle.
• Materiały są zgodne z UL94-V0
• Izolacja podstawowa / wtórna ≥ 4000V.
• Izolacja podstawowa / Dodatkowa ≥ 1500V.
• Odległość upływu Podstawowe / Pomocnicze ≥ 8 mm
• Drugie urządzenia mogą być połączone szeregowo lub równolegle.
• Materiały są zgodne z UL94-V0
Normy
IEC 950, IEC 61558 dla izolacji wzmocnionej
.
Otwarta rama - warstwowa
Transformatory zasilające do montażu na płytkach drukowanych z pojedynczą obciążalnością sieci 230 V lub dwoma cewkami napięcia 115 V.V.C. Uzwojenie pierwotne 50/60 Hz. Niezależne uzwojenia wtórne mogą być połączone szeregowo lub równolegle, aby zapewnić szeroki zakres napięcia wyjściowego i możliwości prądowych.
Dwutorowa konstrukcja szpulowa
Nasycanie lakierem pełnym
Nasycanie lakierem pełnym
