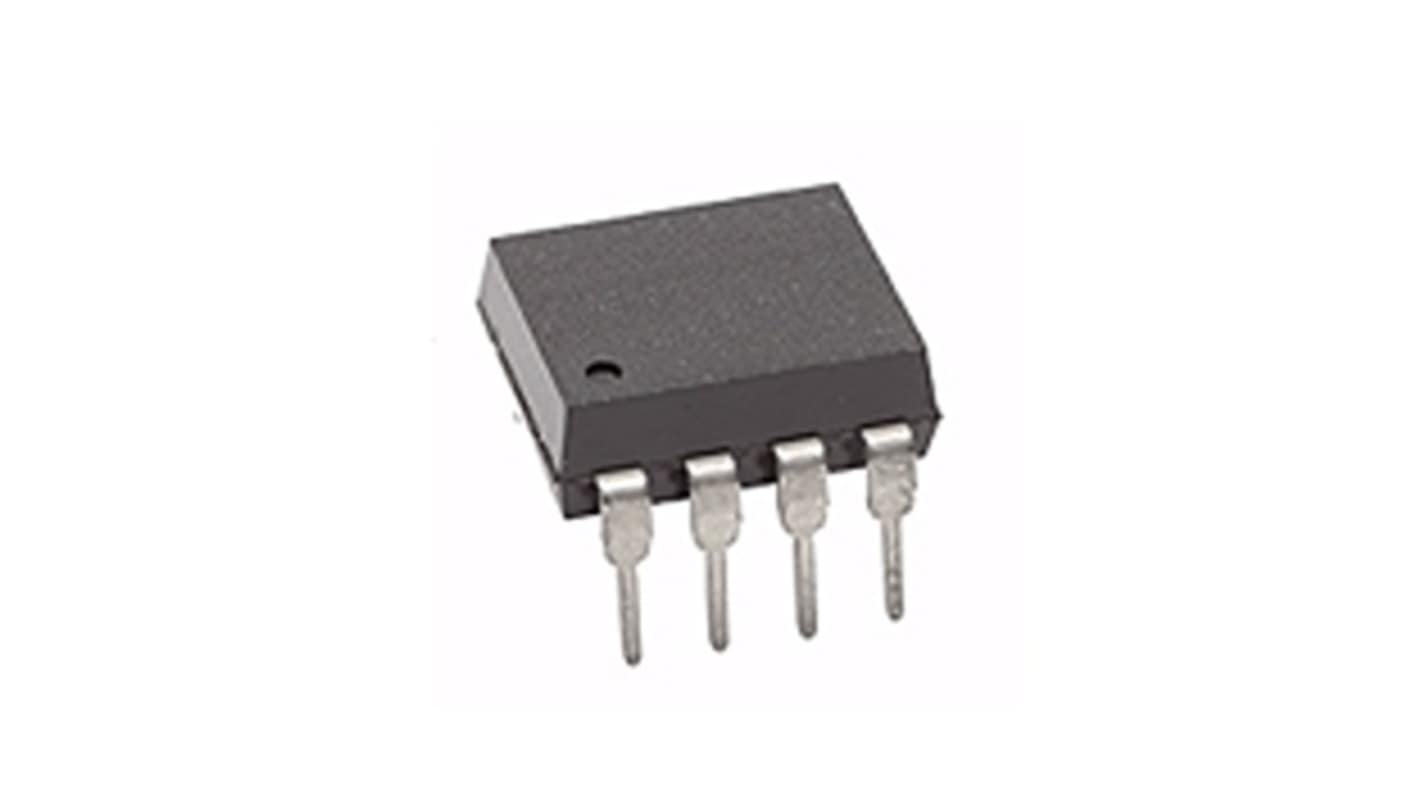

Transoptor HCNW3120-500E 1-kanałowy Miernik cęgowy AC/DC Powierzchnia DIP-8 8-pinowy Broadcom
- Nr art. RS:
- 242-549
- Nr części producenta:
- HCNW3120-500E
- Producent:
- Broadcom
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 20, aby zaoszczędzić 28,10 zł
Zobacz ceny hurtoweSuma częściowa (1 taśma po 2 sztuk/i)*
28,34 zł
(bez VAT)
34,86 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 2104 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Taśmę* | Oszczędzasz |
|---|---|---|---|
| 2 - 18 | 14,17 zł | 28,34 zł | - |
| 20 - 198 | 12,765 zł | 25,53 zł | 28,10 zł |
| 200 - 998 | 11,76 zł | 23,52 zł | 482,00 zł |
| 1000 - 1998 | 10,91 zł | 21,82 zł | 3 260,00 zł |
| 2000 + | 9,765 zł | 19,53 zł | 8 810,00 zł |
*cena orientacyjna
- Nr art. RS:
- 242-549
- Nr części producenta:
- HCNW3120-500E
- Producent:
- Broadcom
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Broadcom | |
| Typ montażu | Powierzchnia | |
| Typ produktu | Transoptor | |
| Maksymalne napięcie przekazania | 1.8V | |
| Opakowanie | Rura | |
| Liczba kanałów | 1 | |
| Liczba styków | 8 | |
| Typ obudowy | DIP-8 | |
| Typ prądu wejściowego | Miernik cęgowy AC/DC | |
| Typowy czas narastania sygnału | 0.1μs | |
| Maksymalny prąd wejściowy | 25mA | |
| Napięcie izolacji | 3750Vrms | |
| Minimalna temperatura robocza | -40°C | |
| Wyjście logiczne | Tak | |
| Maksymalna temperatura robocza | 100°C | |
| Normy/Zatwierdzenia | IEC/EN/DIN EN 60747-5-5, CSA, UL1577 | |
| Typowy czas opadania sygnału | 0.1μs | |
| Seria | HC | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Broadcom | ||
Typ montażu Powierzchnia | ||
Typ produktu Transoptor | ||
Maksymalne napięcie przekazania 1.8V | ||
Opakowanie Rura | ||
Liczba kanałów 1 | ||
Liczba styków 8 | ||
Typ obudowy DIP-8 | ||
Typ prądu wejściowego Miernik cęgowy AC/DC | ||
Typowy czas narastania sygnału 0.1μs | ||
Maksymalny prąd wejściowy 25mA | ||
Napięcie izolacji 3750Vrms | ||
Minimalna temperatura robocza -40°C | ||
Wyjście logiczne Tak | ||
Maksymalna temperatura robocza 100°C | ||
Normy/Zatwierdzenia IEC/EN/DIN EN 60747-5-5, CSA, UL1577 | ||
Typowy czas opadania sygnału 0.1μs | ||
Seria HC | ||
Norma motoryzacyjna Nie | ||
Broadcom Optocoupler zawiera diodę LED AlGaAs optycznie sprzężoną z układem scalonym ze stopniem wyjściowym mocy. Zaprojektowany do zasilania tranzystorów IGBT i MOSFET w aplikacjach falowników sterujących silnikami, zapewnia niezbędne napięcia sterujące dla urządzeń sterowanych bramką. Dzięki wysokiemu zakresowi napięcia roboczego może bezpośrednio sterować tranzystorami IGBT o wartościach znamionowych do 1200 V/100 A, dzięki czemu idealnie nadaje się do zastosowań o dużej mocy, które wymagają precyzyjnego i niezawodnego przełączania.
2,5A maksymalny szczytowy prąd wyjściowy
minimalny szczytowy prąd wyjściowy 2,0 A
maksymalna prędkość przełączania 500 ns
