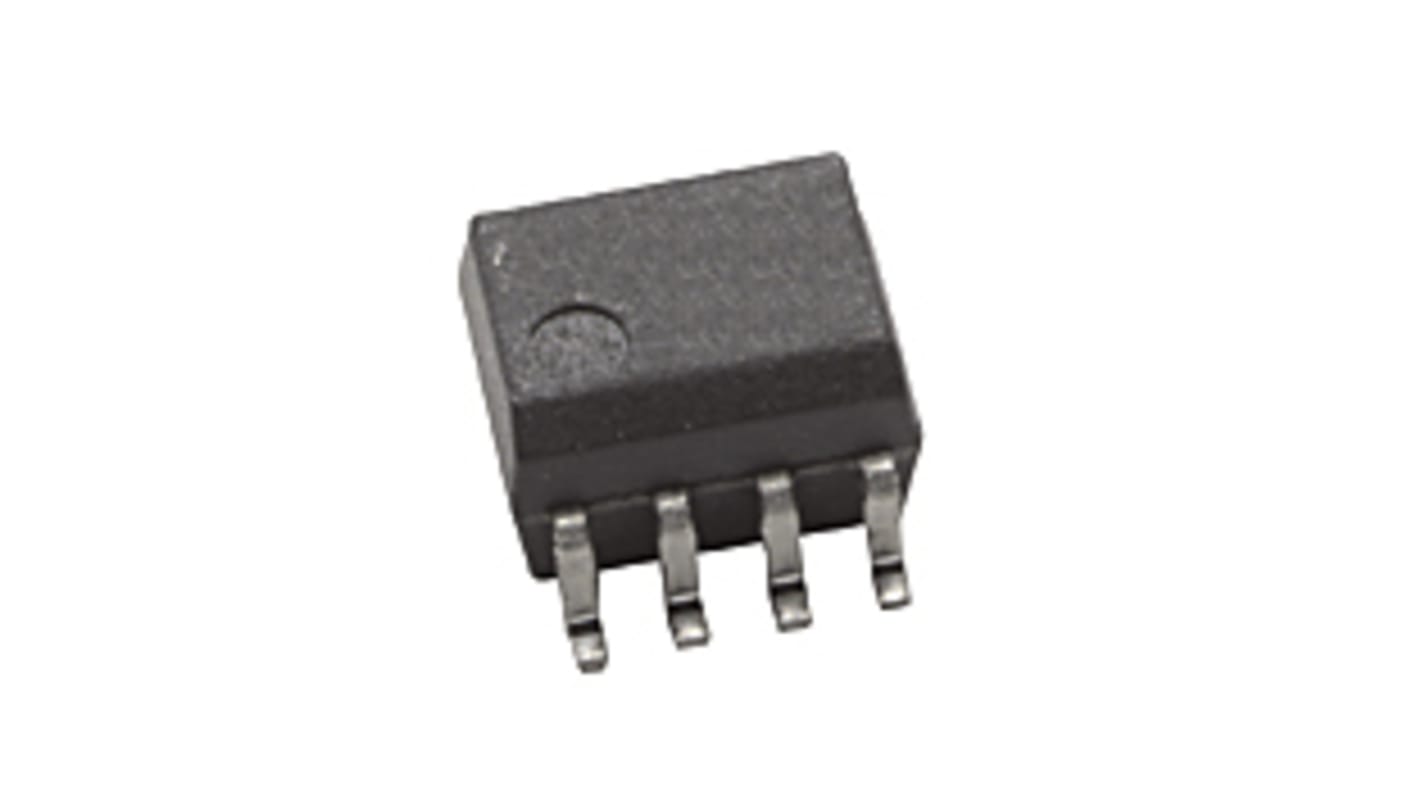

Transoptor HCPL-0501-500E 1-kanałowy 19 % Powierzchnia SO 8-pinowy Broadcom
- Nr art. RS:
- 174-3649
- Nr części producenta:
- HCPL-0501-500E
- Producent:
- Broadcom
Suma częściowa (1 rolka po 1500 sztuk/i)*
6 261,00 zł
(bez VAT)
7 701,00 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 4500 szt. dostępne od 01 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Na Rolki* |
|---|---|---|
| 1500 + | 4,174 zł | 6 261,00 zł |
*cena orientacyjna
- Nr art. RS:
- 174-3649
- Nr części producenta:
- HCPL-0501-500E
- Producent:
- Broadcom
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Broadcom | |
| Typ produktu | Transoptor | |
| Typ montażu | Powierzchnia | |
| Maksymalne napięcie przekazania | 1.8V | |
| Opakowanie | Taśma i szpula | |
| Liczba kanałów | 1 | |
| Liczba styków | 8 | |
| Typ obudowy | SO | |
| Maksymalny prąd wejściowy | 25mA | |
| Napięcie izolacji | 5000Vrms | |
| Wyjście logiczne | Tak | |
| Minimalna temperatura robocza | 0°C | |
| Maksymalny przewodzony prąd | 50% | |
| Maksymalna temperatura robocza | 70°C | |
| Normy/Zatwierdzenia | IEC/EN/DIN EN 60747-5-5, UL, RoHS, CSA | |
| Minimalny współczynnik przełożenia prądowego | 19% | |
| Seria | HCPL | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Broadcom | ||
Typ produktu Transoptor | ||
Typ montażu Powierzchnia | ||
Maksymalne napięcie przekazania 1.8V | ||
Opakowanie Taśma i szpula | ||
Liczba kanałów 1 | ||
Liczba styków 8 | ||
Typ obudowy SO | ||
Maksymalny prąd wejściowy 25mA | ||
Napięcie izolacji 5000Vrms | ||
Wyjście logiczne Tak | ||
Minimalna temperatura robocza 0°C | ||
Maksymalny przewodzony prąd 50% | ||
Maksymalna temperatura robocza 70°C | ||
Normy/Zatwierdzenia IEC/EN/DIN EN 60747-5-5, UL, RoHS, CSA | ||
Minimalny współczynnik przełożenia prądowego 19% | ||
Seria HCPL | ||
Norma motoryzacyjna Nie | ||
- Kraj pochodzenia:
- PH
Transoptor tranzystorowy Broadcom HCPL-0501 wykorzystuje warstwę izolacyjną pomiędzy diodą LED a wbudowanym fotodetektorem, aby zapewnić izolację elektryczną pomiędzy wejściem i wyjściem. Oddzielne połączenia dla bias fotodiody i kolektora tranzystora wyjściowego zwiększają szybkość do stu razy większą niż w przypadku tradycyjnego transoptora fototoristopowego, redukując pojemność podstawowego kolektora.
Minimalna odporność na stany nieustalony w trybie wspólnym 15 kV/ms przy VCM = 1500 V (HCPL-4503/ HCPL-0453)
Duża szybkość: 1 Mb/s.
Zgodność z TTL
Dostępny w 8-stykowych pakietach DIP, SO-8, WWAN Body
Wyjście z otwartym kolektorem
Gwarantowana wydajność z temperatury: Od 0°C do 70°C.
