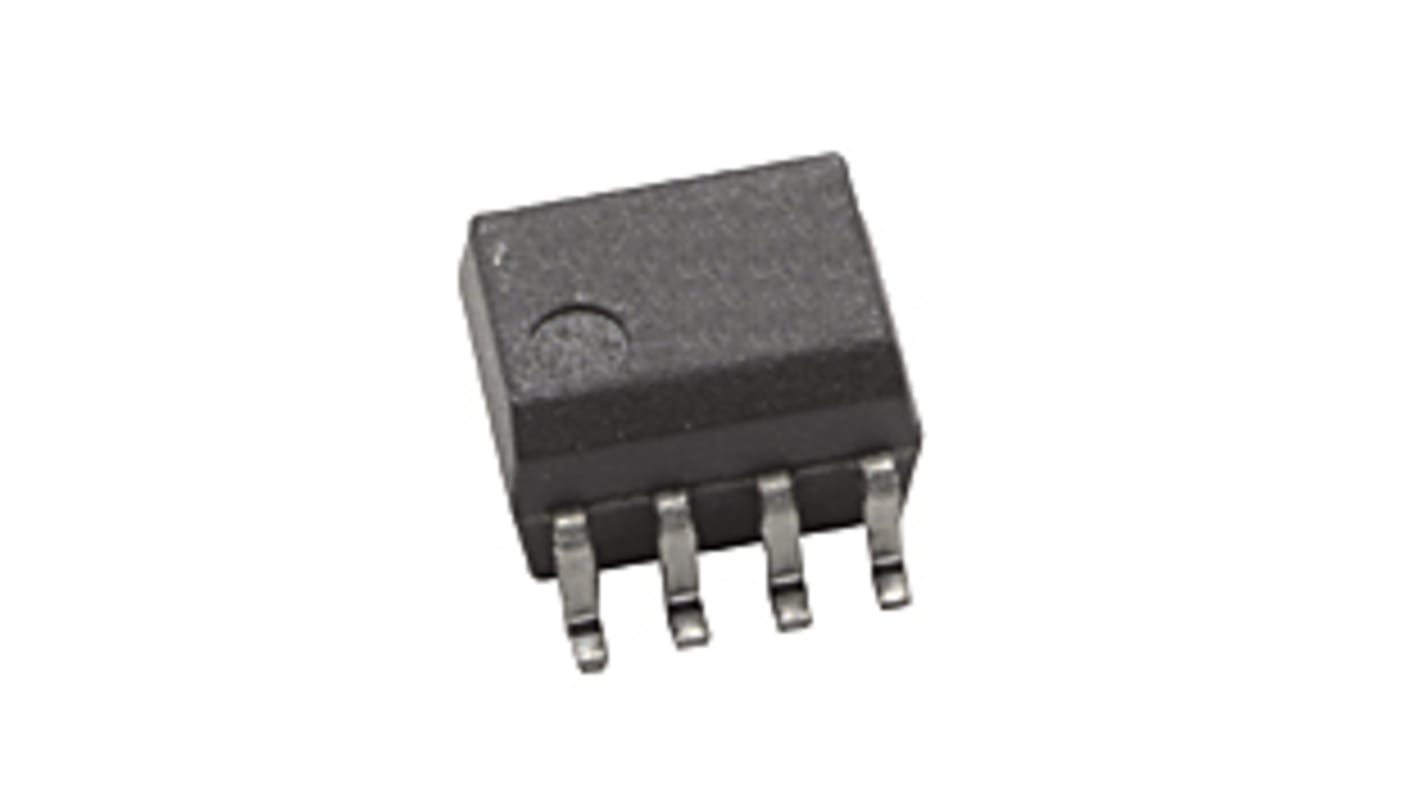

Transoptor HCPL-0611-500E z tranzystorem 1-kanałowy SO 8 Broadcom
- Nr art. RS:
- 174-4191
- Nr części producenta:
- HCPL-0611-500E
- Producent:
- Broadcom
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 opakowanie po 5 sztuk/i)*
67,86 zł
(bez VAT)
83,47 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
W magazynie
- Liczba sztuk gotowa do wysyłki: 80
- Dodatkowe 520 szt. do wysyłki z innej lokalizacji
- Dodatkowe 1140 szt. dostępne od 31 grudnia 2025
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 - 45 | 13,572 zł | 67,86 zł |
| 50 - 120 | 9,612 zł | 48,06 zł |
| 125 - 370 | 7,516 zł | 37,58 zł |
| 375 - 745 | 7,02 zł | 35,10 zł |
| 750 + | 6,516 zł | 32,58 zł |
*cena orientacyjna
- Nr art. RS:
- 174-4191
- Nr części producenta:
- HCPL-0611-500E
- Producent:
- Broadcom
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Broadcom | |
| Typ montażu | Montaż powierzchniowy | |
| Urządzenie wyjściowe | Tranzystor | |
| Maksymalne napięcie przekazania | 1.8V | |
| Liczba kanałów | 1 | |
| Liczba styków | 8 | |
| Typ opakowania | SO | |
| Typowy czas narastania sygnału | 24ns | |
| Maksymalny prąd wejściowy | 20 mA | |
| Napięcie izolacji | 3750 V rms | |
| Wyjście logiczne | Tak | |
| Typowy czas opadania sygnału | 10ns | |
| Seria | HCPL | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Broadcom | ||
Typ montażu Montaż powierzchniowy | ||
Urządzenie wyjściowe Tranzystor | ||
Maksymalne napięcie przekazania 1.8V | ||
Liczba kanałów 1 | ||
Liczba styków 8 | ||
Typ opakowania SO | ||
Typowy czas narastania sygnału 24ns | ||
Maksymalny prąd wejściowy 20 mA | ||
Napięcie izolacji 3750 V rms | ||
Wyjście logiczne Tak | ||
Typowy czas opadania sygnału 10ns | ||
Seria HCPL | ||
Broadcom HCPL-0611 to optycznie sprzężona bramka, która łączy diodę elektroluminescencyjna GaASP i wbudowany fotodetektorowy detektor o dużym wzmocnieniu. Wejście Enable (Włącz) umożliwia strobowanie przetwornika. Wyjście czujki IC to tranzystor z otwartym kolektorem Schottky-zaciśnięty. Wewnętrzna osłona zapewnia gwarantowaną odporność na przemijające stany nieustalone w trybie wspólnym na poziomie 10,000 V/ms. Ta wyjątkowa konstrukcja zapewnia maksymalną izolację obwodów ac i dc przy zachowaniu zgodności z TTL. Parametry robocze transoptora ac i dc są gwarantowane od -40 stopni C do 85 stopni C, co pozwala na bezproblemowe działanie systemu.
Minimalna wartość tłumienia w trybie wspólnym (CMR) 10 kV/ms przy VCM = 1000 V.
Duża szybkość: Typowo 10 MBd
Zgodność z LSTTL/TTL
Niski prąd wejściowy: 5 ma
Gwarantowana wydajność ac i dc powyżej temperatury: -40 stopni C do 85 stopni C.
Dostępne w 8-stykowych pakietach DIP, SOIC-8, Wintere Body
Wyjście z możliwością strobowania (tylko produkty jednokanałowy)
Duża szybkość: Typowo 10 MBd
Zgodność z LSTTL/TTL
Niski prąd wejściowy: 5 ma
Gwarantowana wydajność ac i dc powyżej temperatury: -40 stopni C do 85 stopni C.
Dostępne w 8-stykowych pakietach DIP, SOIC-8, Wintere Body
Wyjście z możliwością strobowania (tylko produkty jednokanałowy)
.
