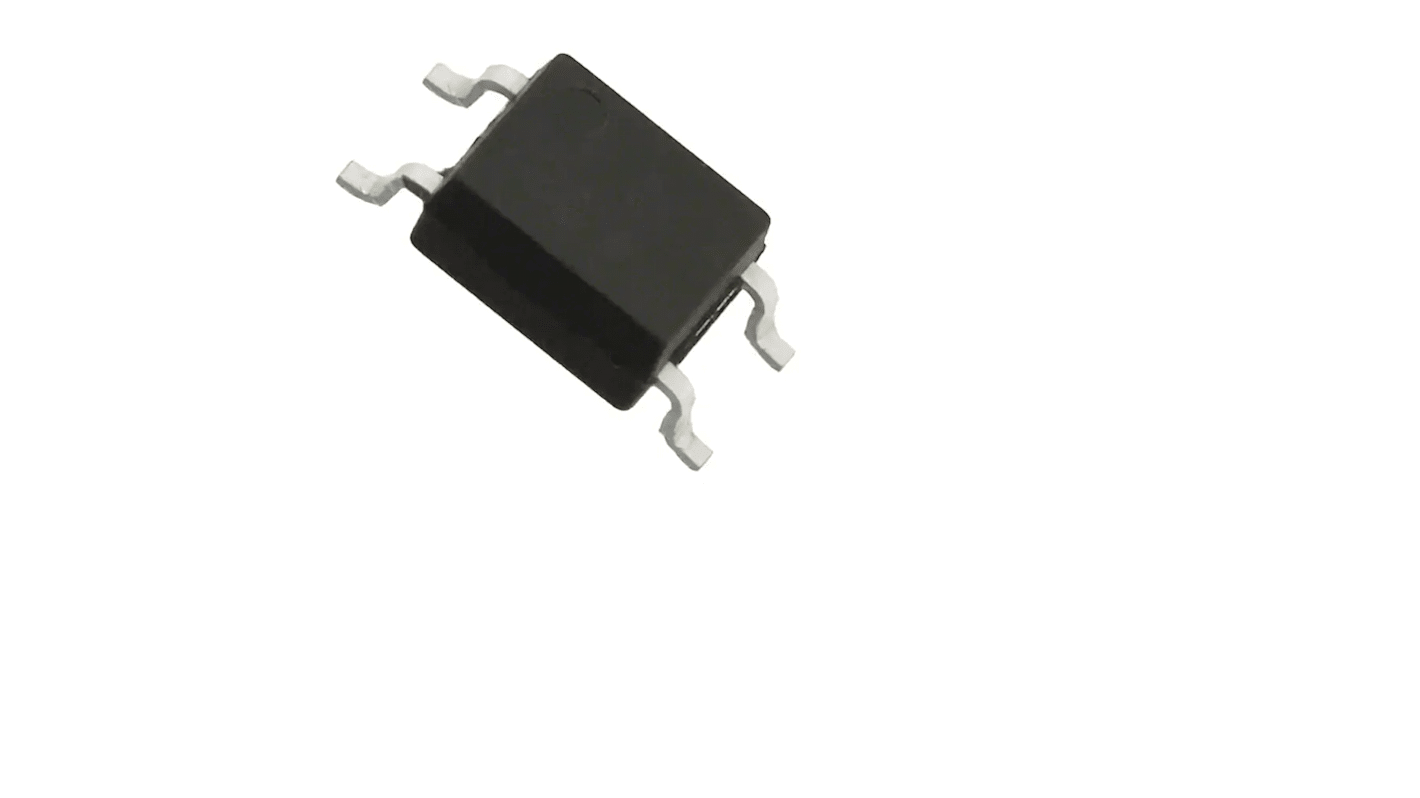

Transoptor ACPL-217-50DE z fototranzystorem 1-kanałowy DC SO 4 Broadcom

Zobacz wszystkie Transoptory

Suma częściowa (1 rolka po 3000 sztuk/i)*

2 403,00 zł

(bez VAT)

2 955,00 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 12 000 szt. dostępne od 29 grudnia 2025
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Na Rolki*
3000 +0,801 zł2 403,00 zł

*cena orientacyjna

Nr art. RS:
178-1664
Nr części producenta:
ACPL-217-50DE
Producent:
Broadcom
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Broadcom

Typ montażu

Montaż powierzchniowy

Urządzenie wyjściowe

Fototranzystor

Maksymalne napięcie przekazania

1.4V

Liczba kanałów

1

Liczba styków

4

Typ opakowania

SO

Typ prądu wejściowego

DC

Maksymalny prąd wejściowy

5 mA

Napięcie izolacji

3 kV

Typowy czas opadania sygnału

3µs

Seria

ACPL

Funkcje specjalne

Wysokie napięcie izolacji wejście-wyjście, aprobaty bezpieczeństwa i zgodności z przepisami

Kraj pochodzenia:
CN

Transoptoizolator, wyjście tranzystora, Avago Technologies


Optoizolatory fototranzystorów wejściowych prądu stałego i wielokanałowego są używane do sterowania sekwencją energetyczną oraz do obsługi interfejsu wejścia/wyjścia.

Broadcom ACPL-217-500E to jednokanałowy transoptor tranzystorowy o półskoku i wejściu prądu stałego, który zawiera diodę elektroluminescencyjna optycznie sprzężona z fotottranzystorem. Układ ma 4-stykową obudowę SO. Napięcie znamionowe izolacji wejścia-wyjścia wynosi 3000 Vrms. Czas reakcji, tr, wynosi typowo 2 μs, a minimalny współczynnik CTR wynosi 50% przy prądzie wejściowym 5 mA.

Współczynnik przełożenia prądowego
(CTR: min. 50% przy IF = 5 mA, VCC = 5 V)
Wysokie napięcie przebicia izolacji wejścia-wyjścia
(VISO = 3000 VRMS)
Czas reakcji bez nasycenia
(tr: typ. 2 μs przy VCC = 10 V, IC = 2 mA, RL= 100 Ω)
Obudowa SO
CMR 10 kV/μs (typowo)
Bezpieczeństwo i zgodność z normami
CSA
UL 1577
IEC/EN/DIN EN 60747-5-2
Dostępne opcje są następujące:
5XXE = opcja bez ołowiu

.



Optoizolatory, Avago Technologies
