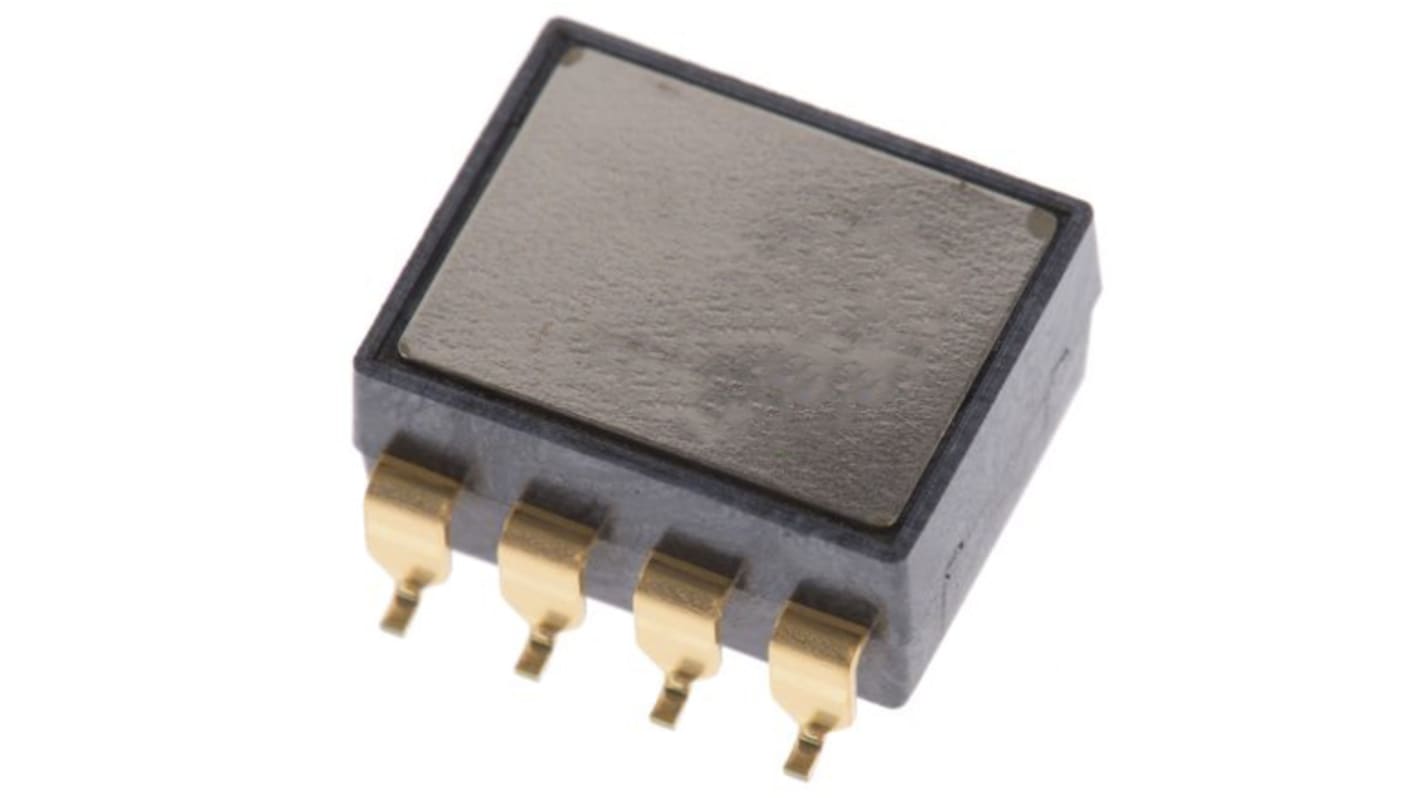

Transoptor IL300-F-X007 z fotodiodą 1-kanałowy SMD 8 Vishay

Zobacz wszystkie Transoptory
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 tuba po 50 sztuk/i)*

1 552,55 zł

(bez VAT)

1 909,65 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Ostatni magazyn RS
  • Ostatnie 50 sztuk, gotowe do wysyłki z innej lokalizacji
Produkty
Za jednostkę
Za Tubę*
50 - 5031,051 zł1 552,55 zł
100 +25,462 zł1 273,10 zł

*cena orientacyjna

Nr art. RS:
180-8278
Nr części producenta:
IL300-F-X007
Producent:
Vishay
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Vishay

Typ montażu

Przewlekany

Urządzenie wyjściowe

Fotodioda

Maksymalne napięcie przekazania

1.5V

Liczba kanałów

1

Liczba styków

8

Typ opakowania

SMD

Typowy czas narastania sygnału

1.75µs

Maksymalny prąd wejściowy

60 mA

Napięcie izolacji

5300 Vrms

Typowy czas opadania sygnału

1.75µs

Seria

IL300

Kraj pochodzenia:
MY
Transoptor liniowy IL300 składa się z diody AlGaAs IRLED napromieniowującej odizolowanym sprzężeniem zwrotnym i fotodiody na wyjściu PIN w układzie rozwidlonym. Fotodioda sprzężenia zwrotnego przechwytuje procent strumienia diod LED i generuje sygnał sterujący (IP1), który może być użyty do wspomagania urządzenia
Prąd napędu LED. Ta technika kompensuje nieliniowe, czas i temperaturę diody LED. Fotodioda styku wyjściowego wytwarza sygnał wyjściowy (IP2), który jest liniowo związany z strumieniu optycznym serwo wytworzonym przez diodę LED.
Stabilność czasu i temperatury wzmocnienia złącza wejściowego-wyjściowego (K3) jest ubezpieczona przez zastosowanie fotodiod z dopasowanym kodem PIN, które dokładnie śledzą strumień wyjściowy diody LED.

FUNKCJE
• łączy sygnały AC i DC
• 0.01% liniowości serwo
• szeroka szerokość pasma, > 200 kHz
• Wysoka stabilność wzmocnienia, ± 0.005%/°C zwykle
• Niska pojemność wejścia-wyjścia
• Niski pobór mocy, < 15 mW
• napięcie znamionowe izolacji 4420 VRMS
• odległość izolacji wewnętrznej, > 0.4 mm

ZASTOSOWANIA
• napięcie zwrotne zasilania / prąd
• izolacja czujnika medycznego
• połączenie sygnału audio
• izolowane przetworniki do kontroli procesów
• cyfrowa izolacja telefonu

ZATWIERDZANIE PRZEZ AGENCJĘ
• UL
• kul
• DIN EN 60747-5-5 (VDE 0884-5) dostępny z opcją 1
• BSI
• FIMKO
• KJ

.
