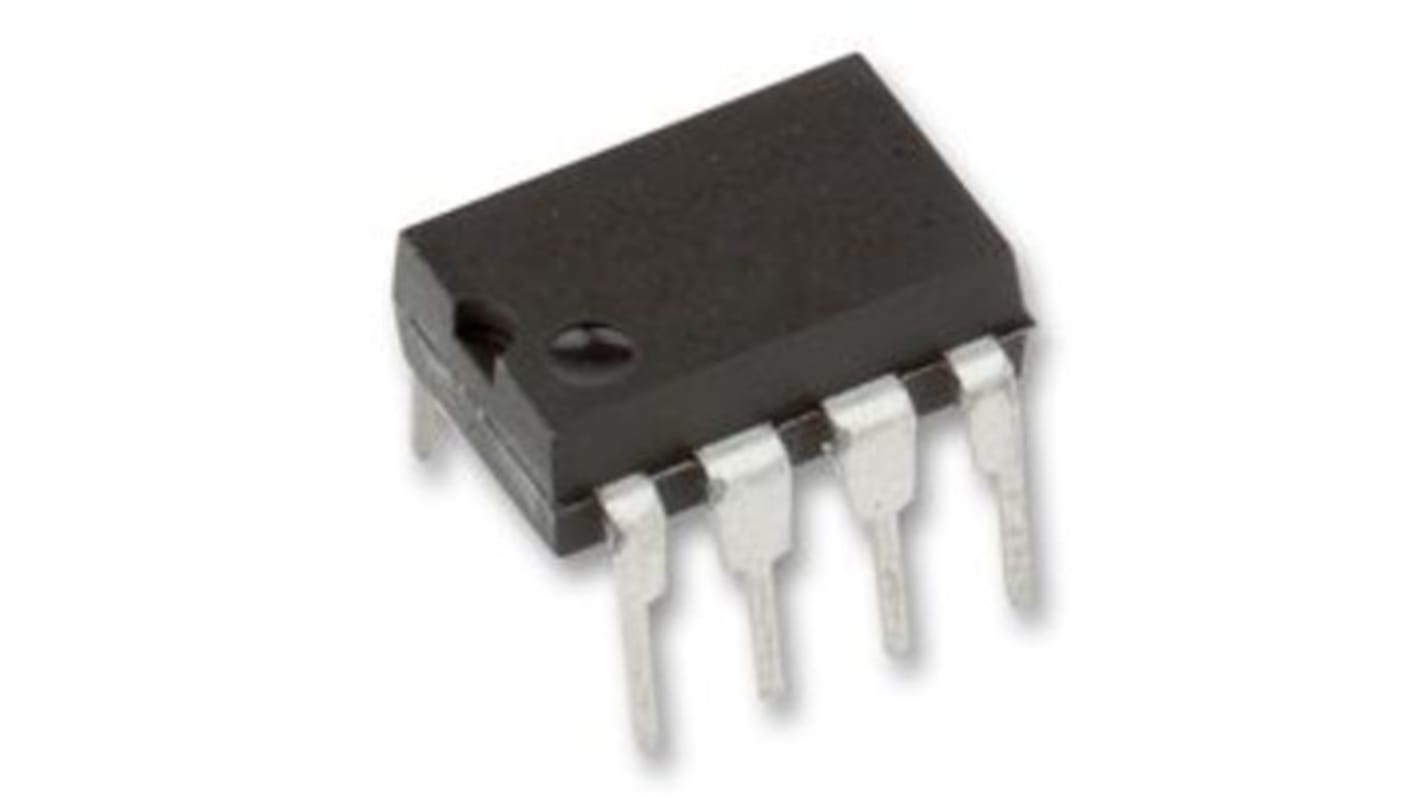

AEC-Q100 Transoptor 1-kanałowy DC Montaż powierzchniowy DIP 8-pinowy Broadcom

Zobacz wszystkie Transoptory
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 rolka po 1000 sztuk/i)*

22 485,00 zł

(bez VAT)

27 657,00 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 31 lipca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Na Rolki*
1000 - 100022,485 zł22 485,00 zł
2000 +21,923 zł21 923,00 zł

*cena orientacyjna

Nr art. RS:
215-5725
Nr części producenta:
ACPL-782T-500E
Producent:
Broadcom
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Broadcom

Typ produktu

Transoptor

Typ montażu

Montaż powierzchniowy

Maksymalne napięcie przekazania

5.5V

Opakowanie

Taśma i szpula

Liczba kanałów

1

Liczba styków

8

Typ obudowy

DIP

Typ prądu wejściowego

DC

Typowy czas narastania sygnału

2.96μs

Maksymalny prąd wejściowy

400mA

Minimalna temperatura robocza

-40°C

Maksymalna temperatura robocza

125°C

Normy/Zatwierdzenia

DIN EN 60747-5-2 UL CSA, IEC 60747-5-5

Typowy czas opadania sygnału

2.96μs

Seria

ACPL-782T

Norma motoryzacyjna

AEC-Q100

681


Rodzina samochodowych wzmacniaczy izolacyjnych Broadcom ACPL-782T została zaprojektowana do wykrywania prądu w elektronicznych napędach silnikowych i układzie akumulatorów. W typowej implementacji prąd silnika lub prąd akumulatora przepływa przez zewnętrzny rezystor, a wynikowy spadek napięcia analogowego jest wykrywany przez ACPL-782T. Różnicowe napięcie wyjściowe powstaje po drugiej stronie bariery izolacyjnej optycznej ACPL-782T. To różnicowe napięcie wyjściowe jest proporcjonalne do natężenia prądu silnika i można je przekształcić w sygnał jednostronny za pomocą wzmacniacza op-AMP, jak pokazano w zalecanym obwodzie.

Temperatura pracy w motoryzacji -40 do 125°C.

15 kV/μs odrzucanie w trybie wspólnym przy VCM = 1000 V.
