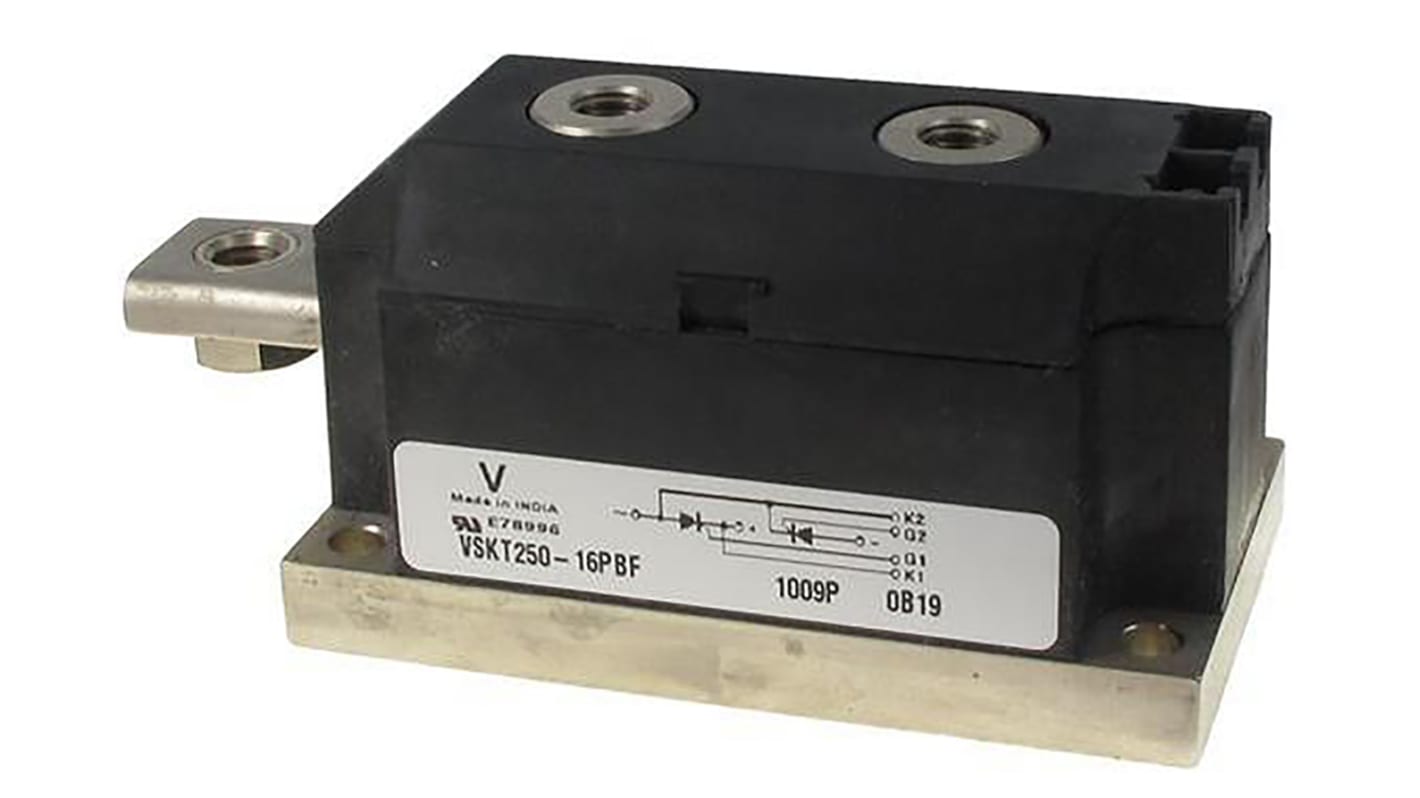

Moduł tyrystorowy podwójny VS-VSKT250-16PBF 250 A 1600 V Vishay 350 mA 8.9 kA MAGN-A-PAK 7-pinowy
- Nr art. RS:
- 227-9258
- Nr części producenta:
- VS-VSKT250-16PBF
- Producent:
- Vishay
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Produkt alternatywny
Ten produkt jest aktualnie niedostępny. Zapoznaj się z poniższym produktem alternatywnym.
za szt.
692,87 zł
(bez VAT)
852,23 zł
(z VAT)
- Nr art. RS:
- 227-9258
- Nr części producenta:
- VS-VSKT250-16PBF
- Producent:
- Vishay
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Vishay | |
| Typ produktu | Moduł tyrystorowy podwójny | |
| Średni prąd znamionowy w stanie włączenia Irms | 250A | |
| Typ obudowy | MAGN-A-PAK | |
| Powtarzalne szczytowe napięcie wsteczne VDRM | 1600V | |
| Znamionowy prąd udarowy | 8.9kA | |
| Typ montażu | Panel | |
| Maksymalny prąd wyzwalania bramki Igt | 350mA | |
| Liczba styków | 7 | |
| Maksymalne napięcie wyzwalacza bramki Vgt | 4V | |
| Maksymalny prąd trzymania Ih | 500mA | |
| Maksymalna temperatura robocza | 130°C | |
| Normy/Zatwierdzenia | No | |
| Szerokość | 50mm | |
| Długość | 115mm | |
| Wysokość | 52mm | |
| Szczytowe napięcie w stanie włączenia | 1.44V | |
| Powtarzalny szczytowy prąd w stanie wyłączenia | 60mA | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Vishay | ||
Typ produktu Moduł tyrystorowy podwójny | ||
Średni prąd znamionowy w stanie włączenia Irms 250A | ||
Typ obudowy MAGN-A-PAK | ||
Powtarzalne szczytowe napięcie wsteczne VDRM 1600V | ||
Znamionowy prąd udarowy 8.9kA | ||
Typ montażu Panel | ||
Maksymalny prąd wyzwalania bramki Igt 350mA | ||
Liczba styków 7 | ||
Maksymalne napięcie wyzwalacza bramki Vgt 4V | ||
Maksymalny prąd trzymania Ih 500mA | ||
Maksymalna temperatura robocza 130°C | ||
Normy/Zatwierdzenia No | ||
Szerokość 50mm | ||
Długość 115mm | ||
Wysokość 52mm | ||
Szczytowe napięcie w stanie włączenia 1.44V | ||
Powtarzalny szczytowy prąd w stanie wyłączenia 60mA | ||
Norma motoryzacyjna Nie | ||
Tyrystor/tyrystor VS-VSKT, moduły MAGN-A-PAK, Vishay Semiconductor
Konfiguracja tyrystora/tyrystora
3500V RMS odłączające napięcie od metalowej podstawy
Standardowy pakiet przemysłowy MAGN-A-PAK
Tyrystory - Vishay Semiconductor
Tyrystor jest półprzewodnikowym urządzeniem półprzewodnikowym z czterema warstwami materiału zmiennego typu N i P. Działają one jak przełączniki bistabilne, prowadząc je, gdy ich brama otrzymuje sygnał wyzwalający i kontynuując swoje postępowanie podczas przesuwania się do przodu. Tyrystory są synonimem prostokątnego prostownika Silicon-Sterowana (SCR).
Obudowane moduły z elektrycznie izolowaną płytą podstawową. Odpowiednie do zastosowania w takich instalacjach jak prostowniki, spawarki i sprzęt galwaniczny, zasilacze regulowane oraz obwody sterowania temperaturą i prędkością.
Approvals
Plik zatwierdzony przez UL E78996
