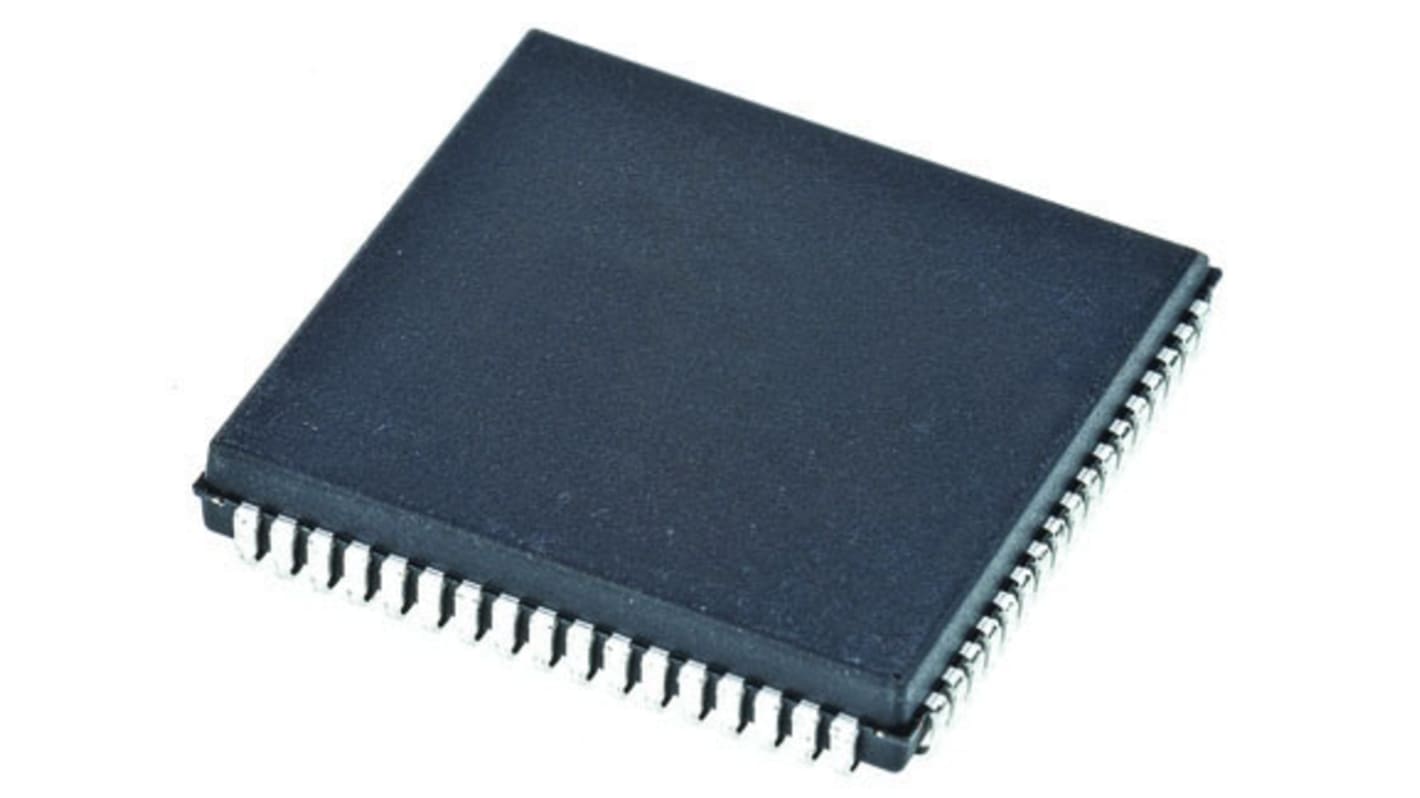

UART 2-kanałowy Texas Instruments PLCC 5 V

Model Texas Instruments TL16C452 jest wyposażony w jedno- i dwukanalikowe (odpowiednio) interfejsy szeregowe oraz pojedynczy interfejs równoległy typu „Centranix”. Interfejsy szeregowe zapewniają konwertowanie szeregowe na równoległe dla danych otrzymanych z urządzenia peryferyjnego lub modemu oraz konwertowanie równoległe na szeregowe dla danych przesyłanych przez procesor. Interfejs równoległy zapewnia dwukierunkowy port danych równoległych, który w pełni spełnia wymagania interfejsu drukarki typu „Centralonix”. Procesor może odczytać stan asynchronicznych interfejsów elementu komunikacji (ACE) w dowolnym punkcie operacji. Stan obejmuje stan sygnałów modemowych (CTS\, DSR\, RLSD\ i RI) oraz wszelkie zmiany tych sygnałów, które miały miejsce od ostatniego odczytu, stan nadajnika i odbiornika, w tym błędy wykryte w odebranych danych oraz stan drukarki. Modele TL16C451 i TL16C452 umożliwiają sterowanie sygnałami modemu (RTS\ i DTR\), włączanie przerwań, programowanie prędkości transmisji i sygnałami sterowania portu równoległego.

Integruje większość funkcji karty komunikacyjnej z komputera IBM PC/ATTM lub współpracuje z jednokanałowy lub dwukanałowy port szeregowy
TL16C451 składa się z jednego interfejsu drukarki TL16C450 Plus Centralonix
TL16C452 składa się z dwóch interfejsów drukarki typu „centralonx” TL16C450s Plus
W pełni programowalne parametry interfejsu szeregowego:
5-, 6-, 7- lub 8-bitowe znaki
Generowanie i wykrywanie bitu równomiernego, nietypowo lub bez parytetu
1-, 1 1/2- lub 2 generowanie bitów stopu
Programowana szybkość transmisji
(prąd stały do 256 kb/s)
W pełni podwójne buforowane dla niezawodności
Działanie asynchroniczne

Uniwersalny asynchroniczny odbiornik/nadajnik, w skrócie UART i uniwersalny synchroniczny/asynchroniczny odbiornik/nadajnik (USART) są powszechnie używane w połączeniu ze standardami komunikacji, takimi jak EIA, RS-232, RS-422 lub RS-485. Zajmuje on bajty danych i wysyła lub odbiera poszczególne bity w sposób sekwencyjny. Modem (modulator-demodulator) modulujący analogowy sygnał nośnej do kodowania informacji cyfrowych i demoduluje sygnał w celu dekodowania przesyłanych informacji, włącznie z funkcją UART do transmisji przez linie telefoniczne.
