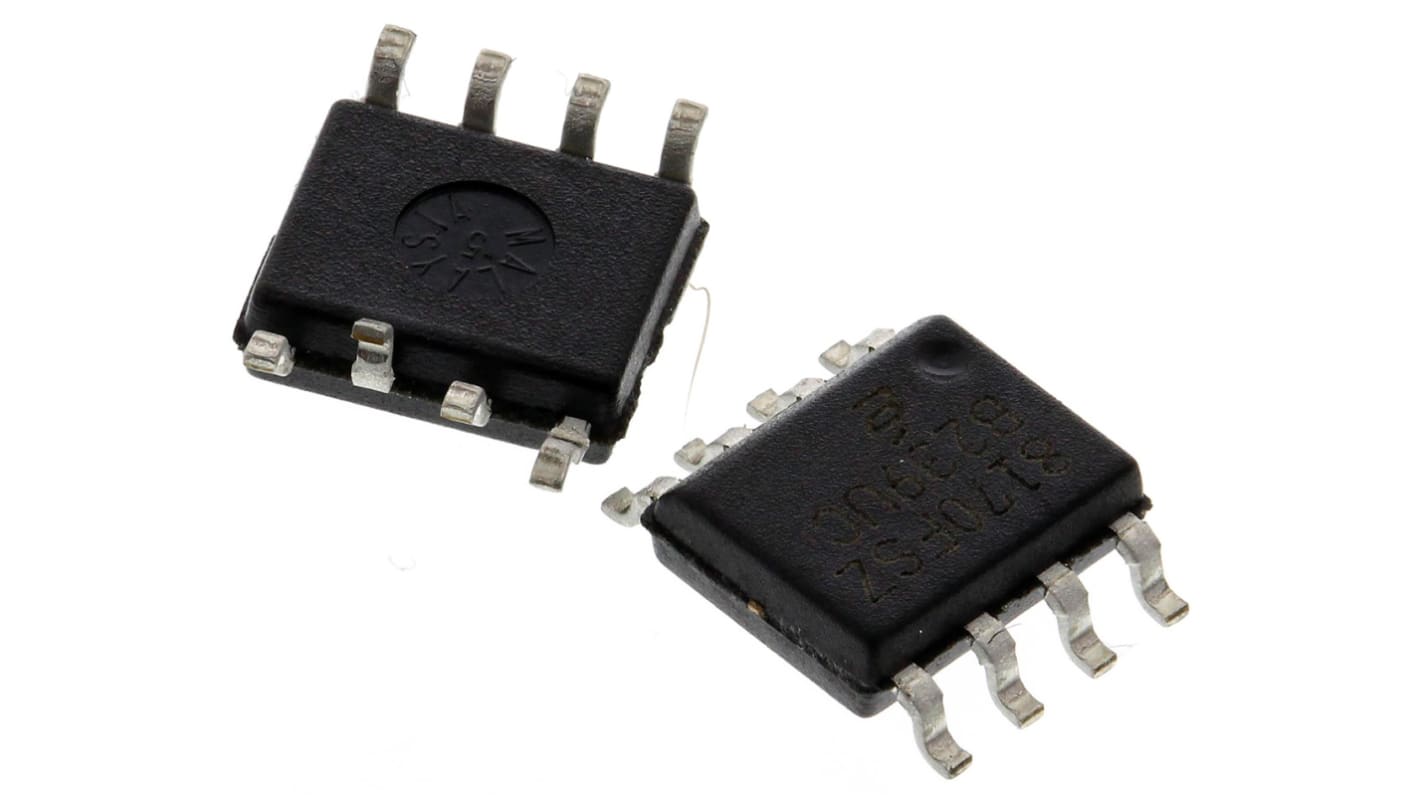

Wzmacniacz pomiarowy EL8170FSZ, Iwe 0.095 mA, 3 V, 5 V, Offset 0.2mV, CMRR 90dB, 8-pinowy, Intersil
- Nr art. RS 518-069
- Nr części producenta EL8170FSZ
- Producent Intersil
Wzmacniacze oprzyrządowania, Intersil
Układy scalone wzmacniacza oprzyrządowania wzmacniają różnicę między dwoma napięciami sygnału wejściowego, odrzucając sygnały wspólne dla obu wejść. Dokładność pomiaru prądu stałego i wzmocnienia jest utrzymywana w hałaśliwym otoczeniu, a także w miejscach, w których występują duże sygnały w trybie wspólnym (częstotliwość sieci zasilania prądem zmiennym).
Wzmacniacze oprzyrządowania, Intersil
Wzmacniacz oprzyrządowania jest typem wzmacniacza różnicowego, który został wyposażony w wejściowe wzmacniacze buforowe eliminujące konieczność dopasowania impedancji wejściowej. Charakterystyka obejmuje bardzo małe przesunięcie prądu stałego, niski dryf, niski poziom szumów, bardzo wysokie wzmocnienie pętli otwartej, bardzo wysoki współczynnik tłumienia sygnałów współbieżnych i bardzo wysokie impedancji wejściowe.
| Atrybut | Parametr |
|---|---|
| Typ zasilania | Pojedyncze |
| Typ opakowania | SOIC |
| Typ montażu | Montaż powierzchniowy |
| Typowe napięcie pojedynczego zasilania | 3 V, 5 V |
| Liczba styków | 8 |
| Szyna-szyna | Wejście/wyjście szyna-szyna |
| Maksymalne napięcie niezrównoważenia na wejściu | 0.2mV |
| Minimalna temperatura robocza | -40 °C |
| Maksymalna temperatura robocza | +125 °C |
| Minimalny współczynnik tłumienia sygnału wspólnego | 90dB |
| Maksymalny prąd zasilania | 0.095 mA |
| Wysokość | 1.5mm |
| Wymiary | 5 x 4 x 1.5mm |
| Długość | 5mm |
| Szerokość | 4mm |
