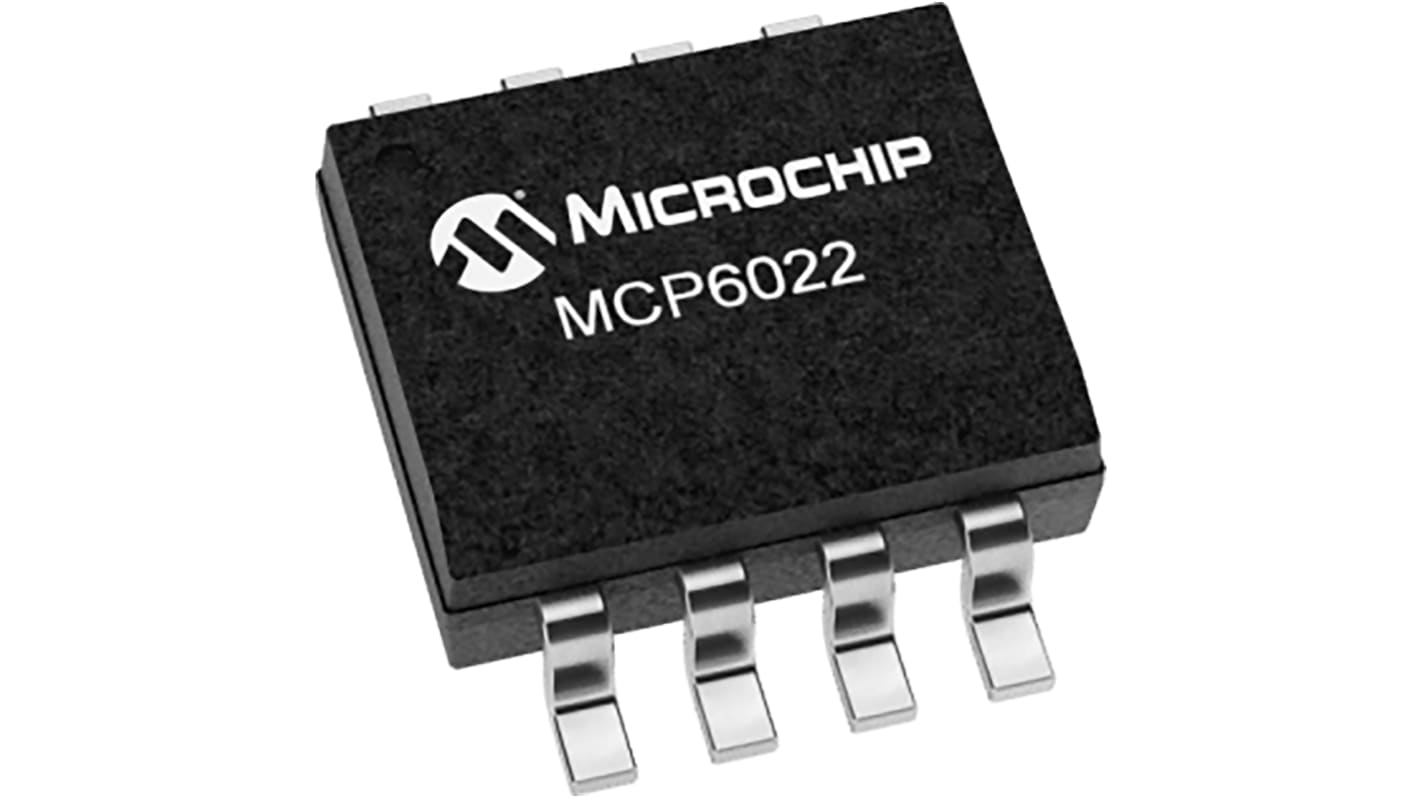

Wzmacniacz operacyjny Montaż powierzchniowy Pojedyncze 2 CMOS SOIC 10MHz R-R

Zobacz kategorię

Suma częściowa (1 rolka po 3300 sztuk/i)*

17 569,20 zł

(bez VAT)

21 611,70 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • 999 999 000 szt. dostępne od 01 grudnia 2025
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Na Rolki*
3300 +5,324 zł17 569,20 zł

*cena orientacyjna

Nr art. RS:
177-2868
Nr części producenta:
MCP6022T-I/SN
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Typ wzmacniacza

CMOS

Typ montażu

Montaż powierzchniowy

Typ opakowania

SOIC

Typ zasilania

Pojedyncze

Liczba kanałów na układ

2

Liczba styków

8

Typowa dobroć wzmacniacza

10MHz

Typ wyjścia

Szyna-szyna

Typowa szybkość narastania napięcia wyjściowego

7V/µs

Minimalna temperatura robocza

-40°C

Maksymalna temperatura robocza

+85°C

Napięcie niezrównoważenia

±2.5mV

Prąd wyjściowy

±30 mA

Typowe wzmocnienie napięcia

110 dB

Maksymalne napięcie wejściowe

5,5 V

Typowa gęstość zakłóceń napięcia wejściowego

8.7nV/√Hz

Minimalne napięcie wejściowe

2,5 V

Szerokość

3.9mm

Długość

4.9mm

Prąd niezrównoważenia na wejściu

1pA

Wymiary

4.9 x 3.9 x 1.5mm

Zakres napięcia wejściowego

2,5 → 5,5 V

Wysokość

1.5mm

Podwójny wzmacniacz operacyjny MCP6022 charakteryzuje się szerokością pasma wzmocnienia na poziomie 10 MHz, niskim typowym prądem roboczym 1,0 mA oraz napięciem niezrównoważenia poniżej 0,5 mV. W układzie MCP6022 zastosowano opracowaną przez firmę Microchip zaawansowaną technologię CMOS, która zapewnia niski prąd polaryzacji, szybką pracę, wysokie wzmocnienie w otwartej pętli oraz sygnał wyjściowy w zakresie szyna-szyna. Urządzenie MCP6022 może być zasilany pojedynczym napięciem zaledwie 2,5 V i w stanie spoczynku pobiera prąd poniżej 1,35 mA na wzmacniacz. Układ MCP6022 jest dostępny w standardowych 8-stykowych obudowach PDIP, SOIC oraz TSSOP. Wzmacniacz ten jest idealny do zastosowań z zasilaniem bateryjnym i zasilaniem z pętli, a także kontroli procesów przemysłowych, urządzeń z zasilaniem bateryjnym o niskiej mocy, urządzeń przenośnych, urządzeń do gromadzenia danych, urządzeń testowych i zastosowań audio z niższej półki.

Ograniczenie w celu uzyskania niskiego napięcia niezrównoważenia
Produkt o szerokości pasma wzmocnienia 10 MHz
Wejście/wyjście typu szyna-szyna
Stabilne wzmocnienie jednostkowe
Praca w rozszerzonym zakresie temperatur
Niewielka 8-stykowa obudowa TSSOP

.
