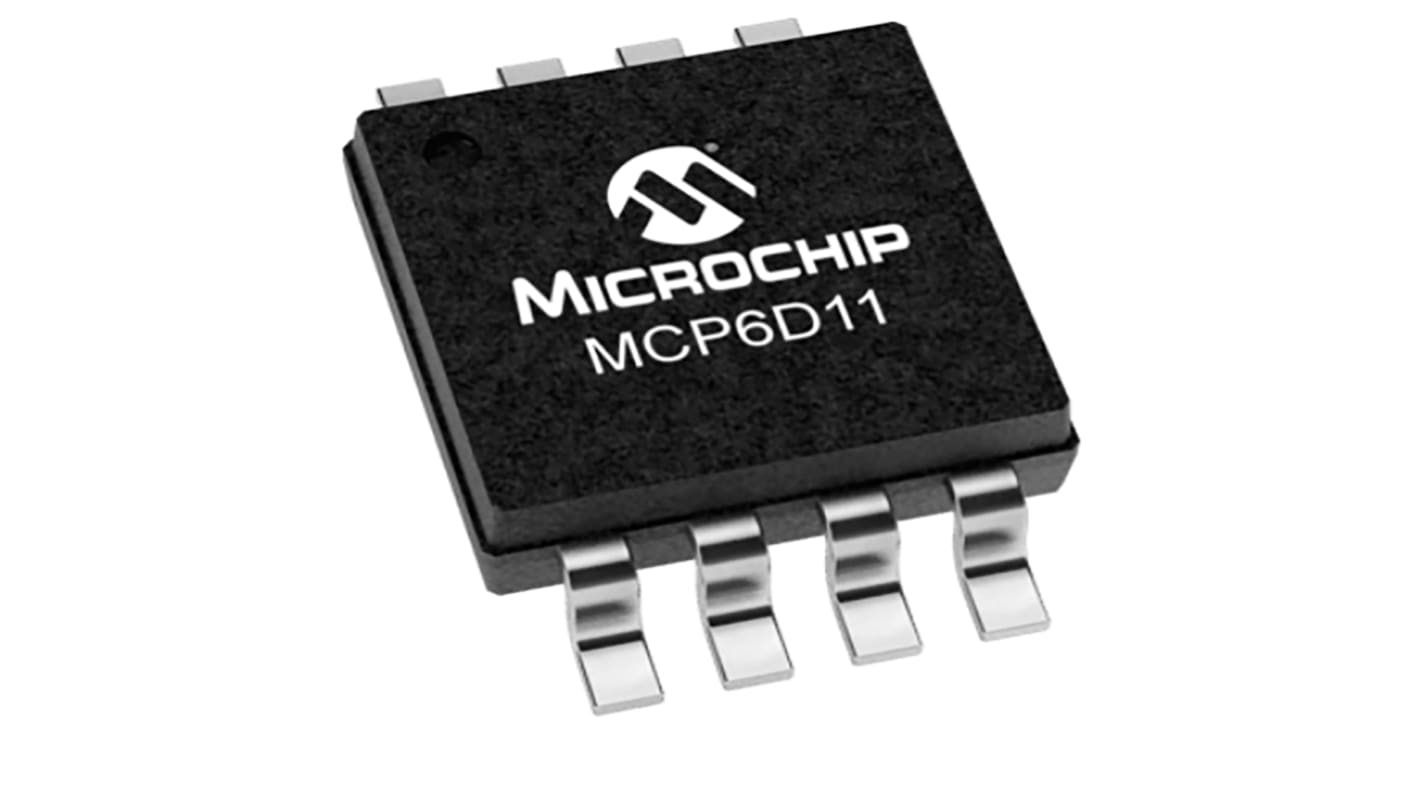

Wzmacniacz operacyjny Montaż powierzchniowy Podwójne, pojedyncze 1 Różnicowy 5,5 V MSOP 90MHz Różnicowe

Zobacz kategorię
Wycofany z oferty
Rodzaj opakowania:
Nr art. RS:
188-0231
Nr części producenta:
MCP6D11-E/MS
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Typ wzmacniacza

Różnicowy

Typ montażu

Montaż powierzchniowy

Typ opakowania

MSOP

Typ zasilania

Podwójne, pojedyncze

Liczba kanałów na układ

1

Liczba styków

8

Typowe napięcie pojedynczego zasilania

5,5 V

Typowa dobroć wzmacniacza

90MHz

Typ wyjścia

Różnicowe

Typowa szybkość narastania napięcia wyjściowego

25V/µs

Maksymalna temperatura robocza

+125°C

Minimalna temperatura robocza

-40°C

Napięcie niezrównoważenia

150µV

Prąd niezrównoważenia na wejściu

60nA

Szerokość

3mm

Długość

3mm

Wysokość

0.95mm

Typowa gęstość zakłóceń napięcia wejściowego

5.0nV/√Hz

Minimalne napięcie wejściowe

1 V

Wymiary

3 x 3 x 0.95mm

MCP6D11 to niskoszumowy wzmacniacz różnicowy o niskim poziomie zniekształceń, zoptymalizowany pod kątem obsługi szybkich przetworników ADC o wysokiej wydajności, takich jak MCP331x1D. Oprócz niskiego poziomu szumów i zniekształceń moduł MCP6D11 zużywa jedynie 3,5 mW mocy spoczynkowe na zasilaniu 2,5 V. W przypadku zastosowań wymagających zasilania styk obniżany zmniejsza pobór mocy do mniej niż 13 μw.

Niski pobór energii
Jakość obrazu typowa tylko 1,4 ma
Zakres napięcia roboczego od 2,5V do 5,5V
Wysoka prędkość
Szerokość pasma wzmocnienia: 90MHz
Szybkość narastania: 25 V/US
Szybkie osiadanie: Od 200 ns do 0,01%
Łatwość użycia
Małe przesunięcie: Maksymalnie 150 UV
Wyjście typu szyna-szyna
Wejściowy zakres wspólnego trybu obejmuje szynę ujemną
Funkcja wyłączania zasilania
Małe opakowania: 8-stykowe MSOP, 16-stykowe 3x3 QFN
Zwiększona temperatura: Od -40 do +125C

.
