Wzmacniacz z funkcją wykrywania prądu kanały: 1 +125°C 2,2→ 26 V. Szyna-szyna onsemi 6 -pinowy

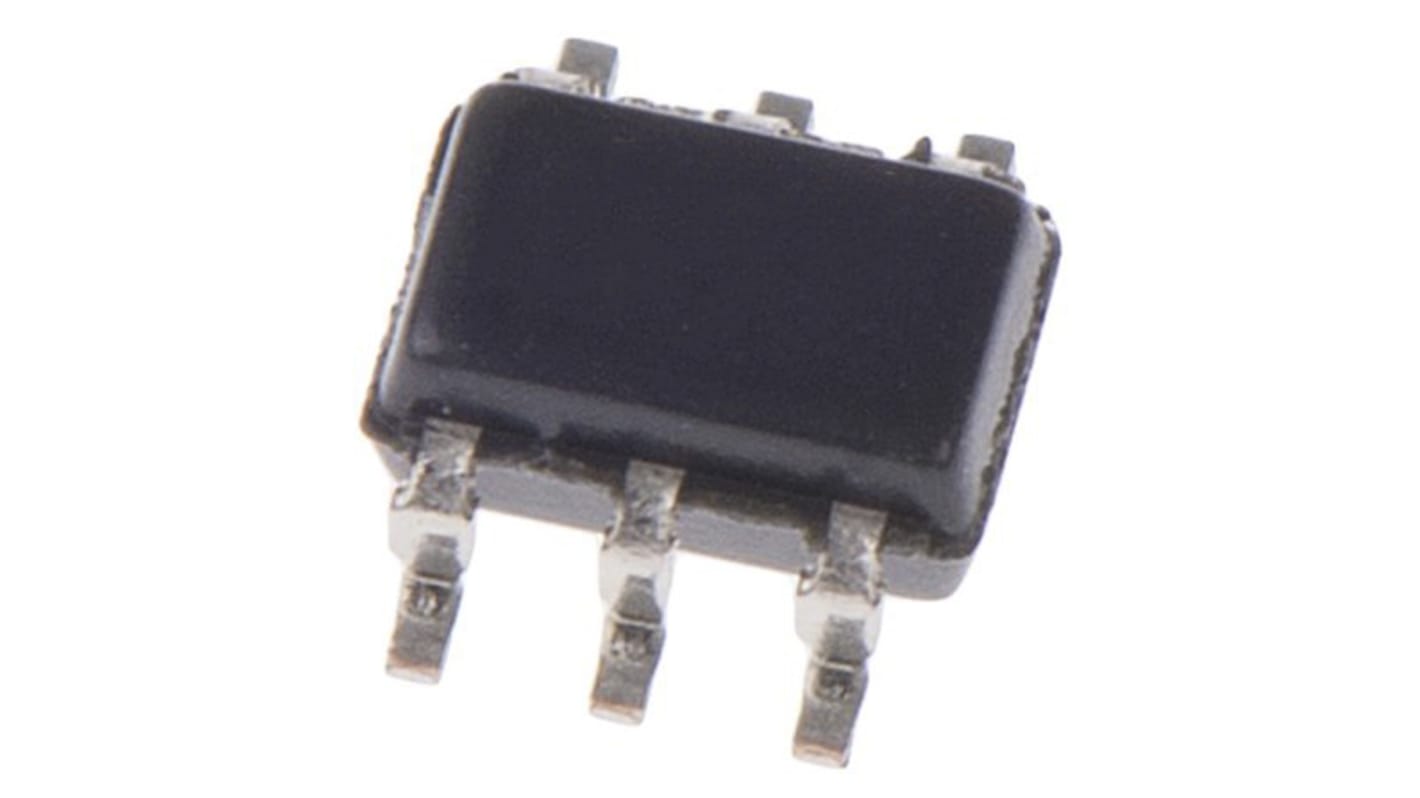

Moduł NCS kick A3R to monitor bocznikowy napięcia wyjściowego (zwany również wzmacniaczem pomiaru prądu), który umożliwia pomiar napięcia między zworami przy napięciu w trybie wspólnym w zakresie od -0,3 do 26V, niezależnie od napięcia zasilania. Niskie przesunięcie architektury z zerowym dryfem umożliwia pomiar prądu za pomocą zwory, przy maksymalnym spadku napięcia równym 10 mV w pełnej skali. Urządzenia te mogą być zasilane z jednego zasilacza +2,2 V do +26 V, pobierając maksymalnie 80 μA prądu zasilającego i są określone w rozszerzonym zakresie temperatur pracy (od -40°C do +125°C). Dostępne w zestawie SC70-6.

Szeroki zakres napięć wejściowych trybu wspólnego - od 0,3 V do 26 V.
Niskie napięcie offset ± 150 μV maks
Przesunięcie dolne: 0,5 μV/°C.
Zakres napięcia zasilania od 2,2 V do 26 V.
Wysokie natężenie prądu w układach wysokiego napięcia
Rezystory wykrywania prądu o niskiej wartości rezystancji
Wysoka dokładność w stosunku do temperatury, co przekłada się na lepszą wydajność energetyczną
Szeroki zakres napięć zasilających zapewnia elastyczność systemu
Wykrywanie prądu (wysoka/niska strona)
Zastosowania
Monitorowanie zasilania
Zasilacze sieciowe
Pętle kontroli sprzężenia zwrotnego
Produkty końcowe
Szybkie ładowarki - Smartphone
Moduły Telecom DC-DC
E papierosy
Zaawansowane rozwiązania informatyczne/serwery
Ładowanie bezprzewodowe
