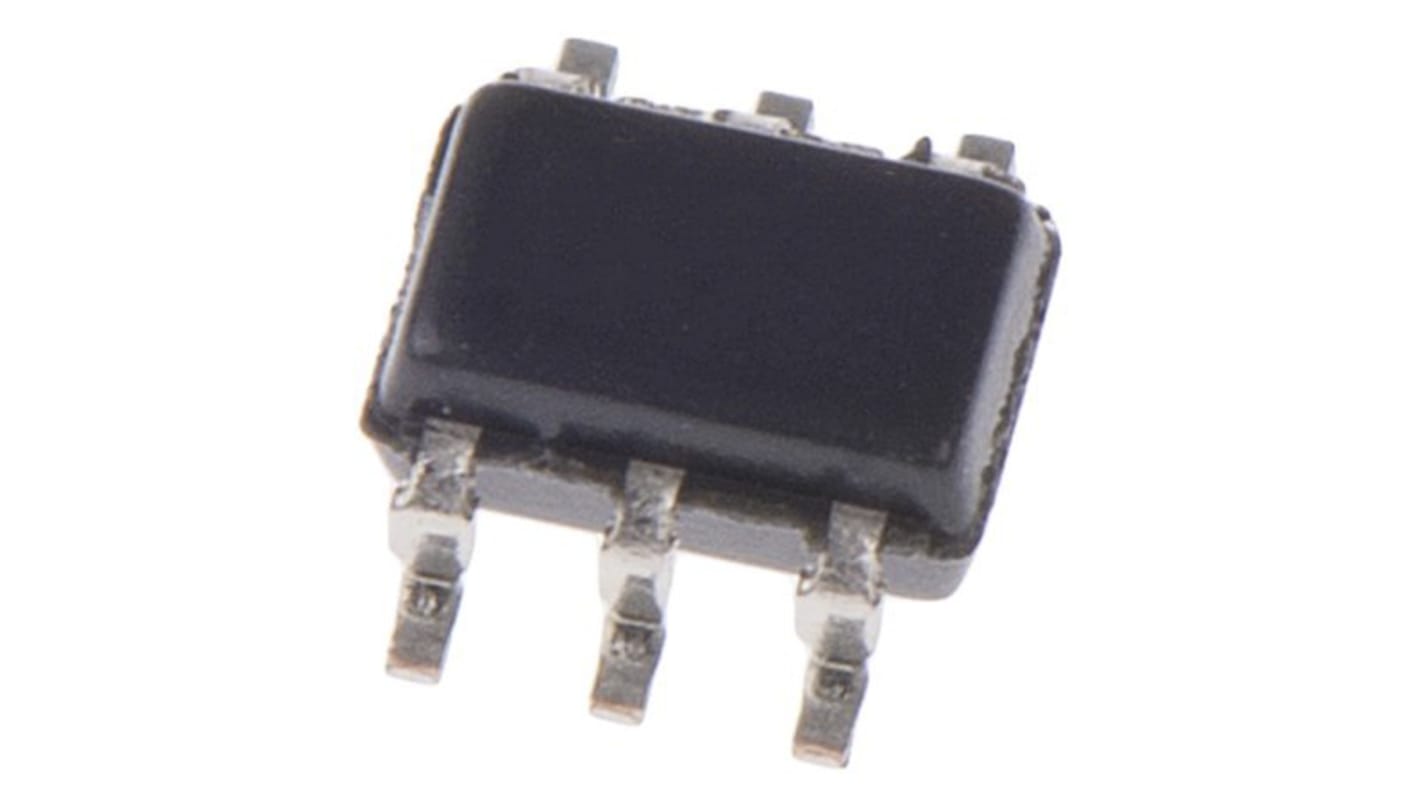

Wzmacniacz z funkcją wykrywania prądu kanały: 1 2.7 → 26 V. Bidirectional STMicroelectronics 6 -pinowy

Wzmacniacz STMicroelectronics z wykryciem natężenia prądu może wykrywać prąd poprzez rezystor bocznikowy w szerokim zakresie napięć w trybie wspólnym od -0,3 do +26 V, niezależnie od napięcia zasilania. Są one dostępne w trzech różnych wersjach, z których każda ma inny zysk. Model TSC21x został zaprojektowany z zastosowaniem specjalnej architektury zerowej dryftu, która zapewnia wysoką precyzję. TSC21x to wzmacniacze z wykryciem prądu, które mogą być używane w różnych funkcjach, takich jak precyzyjny pomiar prądu, zabezpieczenie przed przetężeniem, monitorowanie prądu, pętle sprzężenia zwrotnego. Urządzenia te w pełni działają w szerokim zakresie napięcia zasilania od 2.7 do 26 V i w zakresie temperatur przemysłowych od -40 do 125 °C.

Szeroki, wspólny tryb napięcia -0,3 do 26 V.
Napięcie przesunięcia ±35 μV maks (TSC210)
Napięcie zasilania 2.7 do 26 V.
Błąd wzmocnienia ±1% maksimum
Przesunięcie: Maksymalnie 0.1 μV/°C.
Dryf wzmocnienia: Maksymalnie 20 ppm/°C.
Prąd spoczynkowy 100 μA
