Wzmacniacz pomiarowy kanały: 2 +125°C 3 → 5,5 V Różnicowe Silicon Labs 16 -pinowy

The Si8920 is a galvanically isolated analogue amplifier. Their low voltage and differential input is ideal for measuring voltage across a current shunt resistor or for any place where a sensor must be isolated from the control system.

Output is a differential analogue signal amplified by either 8.1x or 16.2x. The very low signal delay allows control systems to respond quickly to fault conditions or changes in load. Low offset and gain drift ensure that accuracy is maintained over the entire operating temperature range.

High common mode transient immunity means that the Si8920 will deliver accurate measurements even in the presence of high power switching like would be found in a motor drive system or inverter.

To help evaluate the Si8920 there is a dedicated development kit available - SI8920ISO-KIT (RS 9026806). It is populated with the Si8920BC-IP and enables quick connection to a shunt resistor.

Model Si8920 jest dostępny w 4 wariantach:
SI8920AC-IP (RS 901-3967 ) z zakresem wejściowym ±100 mV w pakiecie Gull-Wing DIP-8
SI8920BC-IP (RS 901-3976 ) z zakresem wejściowym ±200 mV w pakiecie Gull-Wing DIP-8

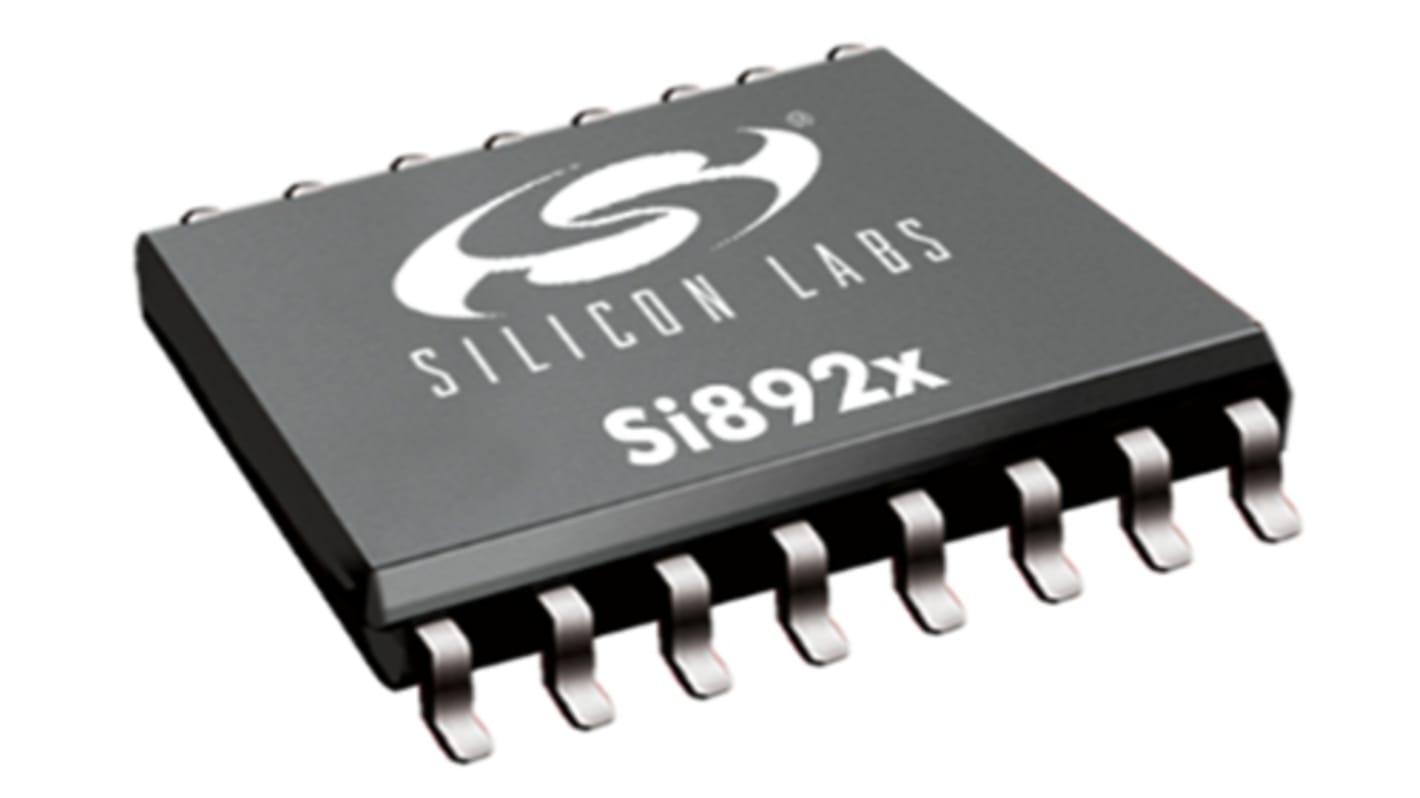

SI8920AD-IS (RS 901-3979 ) z zakresem wejściowym ±100 mV w pakiecie SOIC-16
SI8920BD-IS (RS 901-3973 ) z zakresem wejściowym ±200 mV w pakiecie SOIC-16

Wzmacniacze pomiarowe prądu posiadają wyjście napięcia, które jest proporcjonalne do spadku napięcia za pomocą rezystora o bardzo niskiej wartości, zazwyczaj w szynie zasilającej o wysokim natężeniu. Stąd mierzą prąd płynący w tej szynie zasilającej.
