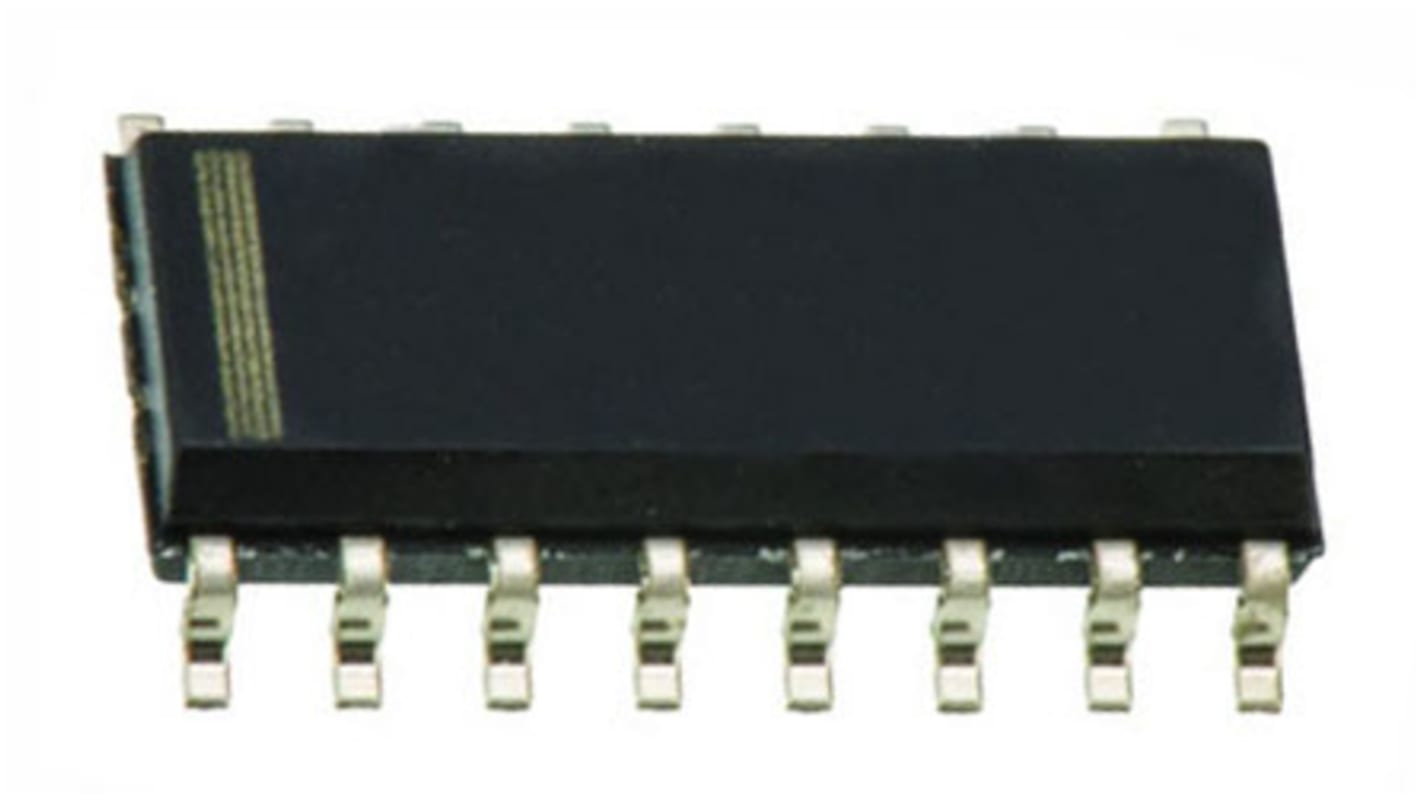

CD4009UBM, 6-Channel Bufor, konwerter, 4000, Odwracana 16-Pin SOIC

Zobacz wszystkie Bufory
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
162-7234
Nr części producenta:
CD4009UBM
Producent:
Texas Instruments
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Texas Instruments

Seria układów logicznych

4000

Funkcja logiczna

Bufor, konwerter

Liczba kanałów

6

Typ wejścia

O pojedynczej końcówce

Biegunowość

Odwracana

Typ montażu

Montaż powierzchniowy

Typ opakowania

SOIC

Liczba styków

16

Maksymalny prąd wyjściowy wysokiego poziomu

-1.65mA

Maksymalny prąd wyjściowy niskiego poziomu

30mA

Maksymalny czas opóźnienia propagacji przy maksymalnym CL

140 ns @ 5 V, 60 ns @ 15 V, 80 ns @ 10 V

Wymiary

9.9 x 3.91 x 1.58mm

Maksymalne robocze napięcie zasilania

18 V

Wysokość

1.58mm

Warunek testu opóźnienia propagacji

50pF

Maksymalna temperatura robocza

+125°C

Minimalna temperatura robocza

-55°C

Minimalne robocze napięcie zasilania

3 V

Długość

9.9mm

Szerokość

3.91mm

Odwracacze serii 4000 i bufory, Texas Instruments


Rodzina Inverters i buforów firmy Texas Instruments z rodziny układów logicznych CMOS z serii 4000

.



Rodzina układów logicznych CMOS 4000, Texas Instruments


Urządzenia z rodziny CMOS
Szeroki zakres napięć roboczych: Od 3 do 18 V.
