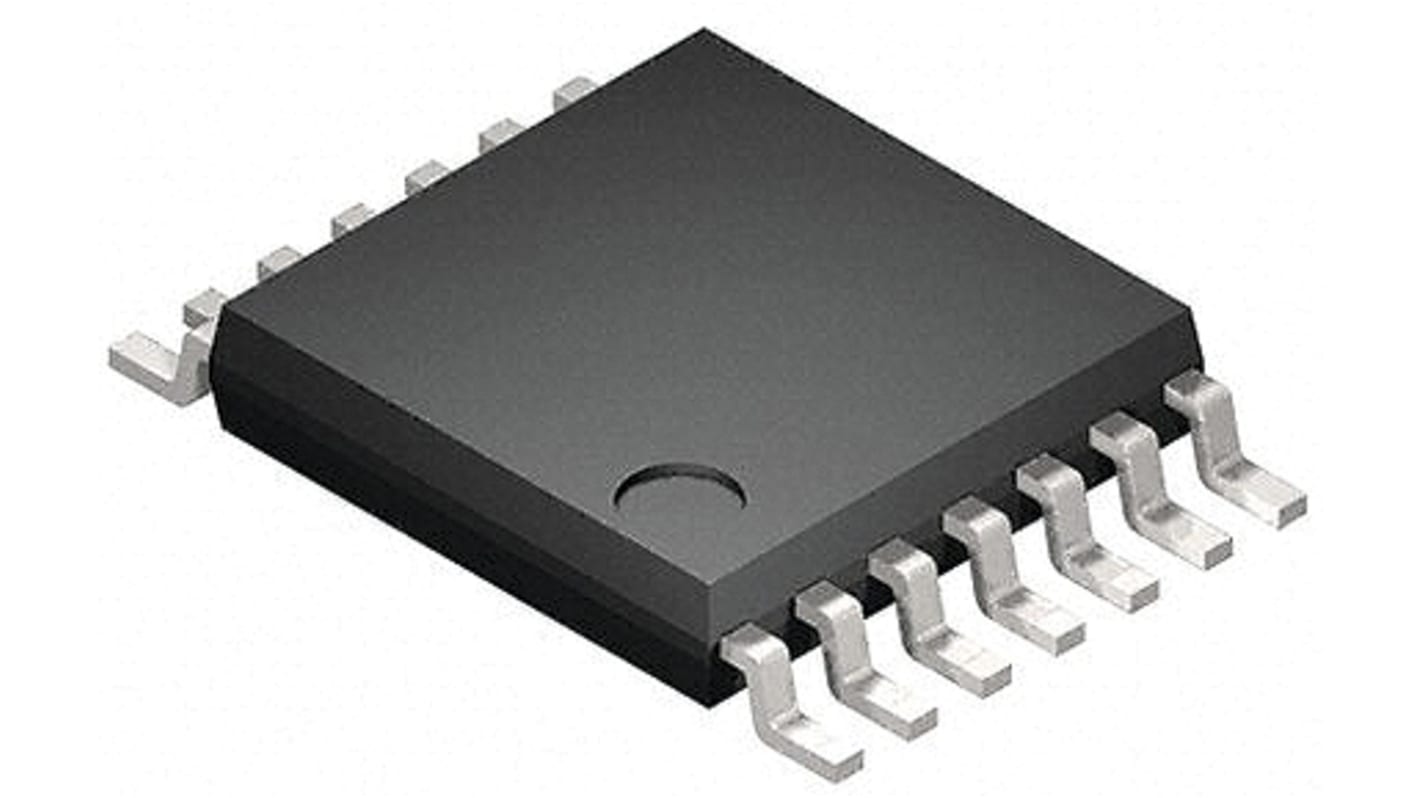

AEC-Q100 74VHCT126AFT, 74VHCT, 14-pinowy TSSOP

Układy 74VHCT125AFT i 74VHCT126AFT to szybkie CZWÓRKOWE BUFORY MAGISTRALI CMOS wyprodukowane w technologii bramki krzemowej C2MOS. Uzyskują wysoką prędkość działania, zbliżoną do równorzędnych dwubiegunowych układów TTL Schottky’ego, zachowując niskie rozpraszanie mocy, typowe dla układów CMOS. Wersja 74VHCT125AFT wymaga ustawienia wejścia G z 3-stanowym sterowaniem na poziom wysoki w celu wprowadzenia wyjścia w stan wysokiej impedancji, a wersja 74VHCT126AFT wymaga ustawienia wejścia sterowania G na poziom niski w celu wprowadzenia wyjścia w stan wysokiej impedancji. Napięcie wejściowe jest zgodne z napięciem wyjściowym TTL. Urządzenia można używać jako przetwornika poziomu do łączenia układów 3,3 V z układami 5 V. Obwód ochrony wejść i wyjść umożliwia doprowadzanie napięcia 0–5,5 V do styków we/wy (patrz uwaga) bez względu na napięcie zasilania. Konstrukcja zapobiega zniszczeniu urządzenia w wyniku braku zgodności napięć zasilania i napięć wejścia/wyjścia, na przykład w przypadku korzystania z akumulatorów podtrzymujących czy podłączenia płytki podczas pracy.

Szeroki zakres temperatury pracy: Topr = od -40 do 125
Wysoka prędkość: czas opóźnienia propagacji = 3,8 ns (typ.) przy VCC = 5,0 V
Prąd spoczynkowy: ICC = 4,0 μA (maks.) przy Ta = 25
Zgodność z wejściem TTL: VIL = 0,8 V (maks.)
VIH = 2,0 V (min.)
Ochrona przed spadkiem mocy na wszystkich wejściach i wyjściach.
Zrównoważone opóźnienia propagacji: tPLH ≈ tPHL
Niski poziom zakłóceń: VOLP = 0,8 V (maks.)
Zgodność styków i funkcji z serią 74
