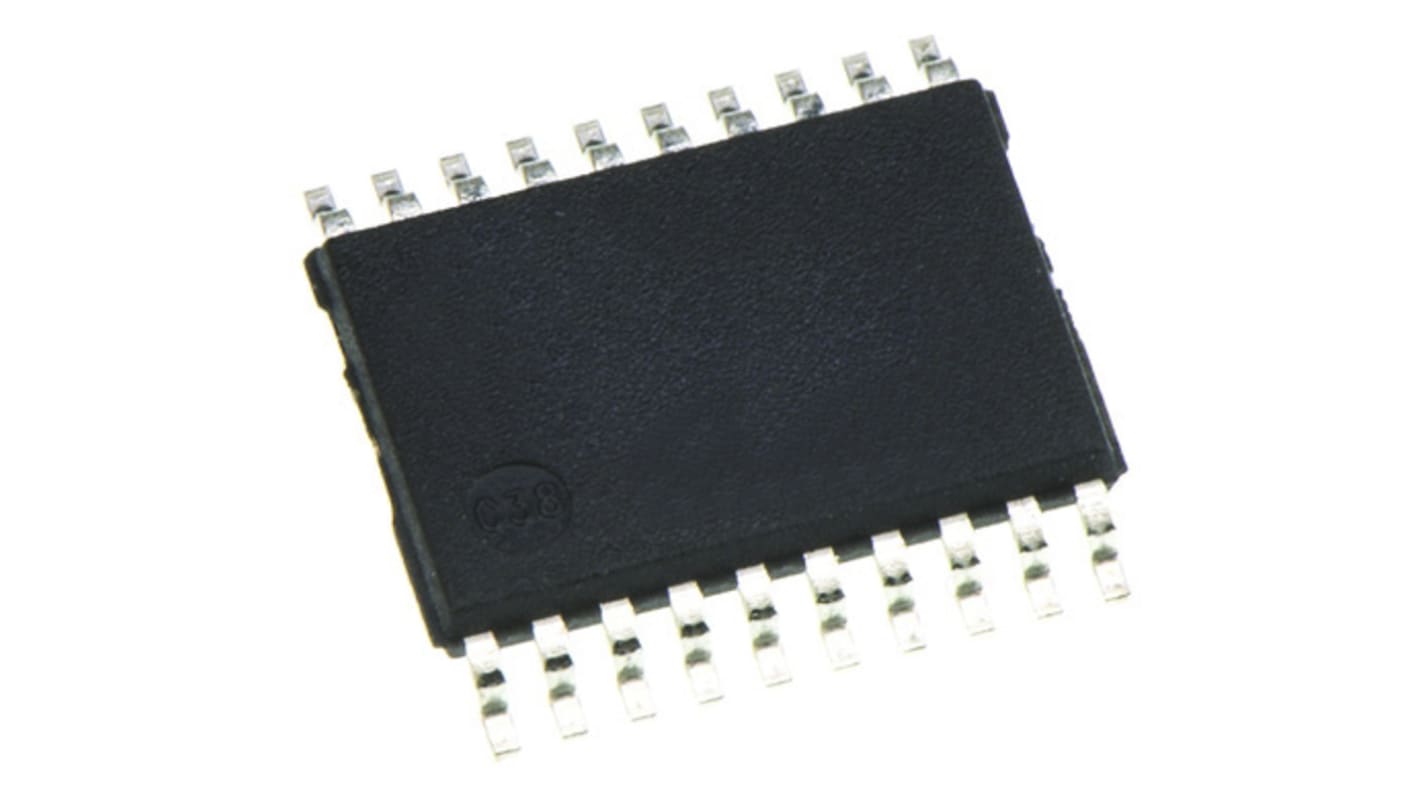

AEC-Q100 74VHC540FT, 74VHC, 20-pinowy TSSOP

Układy 74VHC540FT i 74VHC541FT to zaawansowane, szybkie ÓSEMKOWE BUFORY MAGISTRALI CMOS wyprodukowane w technologii bramki krzemowej C2MOS. Uzyskują wysoką prędkość działania, zbliżoną do równorzędnych dwubiegunowych układów TTL Schottky’ego, zachowując niskie rozpraszanie mocy, typowe dla układów CMOS. Układ 74VHC540FT to typ odwracający, a 74VHC541FT to typ nieodwracający. Kiedy wartość G1 lub G2 jest wysoka, wyjścia styków są w stanie wysokiej impedancji. Obwód ochrony wejść umożliwia doprowadzanie napięcia 0–5,5 V do styków wejścia bez względu na napięcie zasilania. Pozwala to łączyć układy 5 V i 3 V oraz dwa układy zasilania, takie jak akumulatory podtrzymujące. Taki obwód zapobiega zniszczeniu urządzenia w wyniku niezgodności napięć zasilających i wejściowych.

Szeroki zakres temperatury pracy: Topr = od -40 do 125
Wysoka prędkość: czas opóźnienia propagacji = 3,7 ns (typ.) przy VCC = 5,0 V
Niskie rozpraszanie mocy: ICC = 4,0 μA (maks.) przy Ta = 25
Wysoka odporność na zakłócenia: VNIH = VNIL = 28% VCC (min.)
Ochrona przed spadkiem mocy na wszystkich wejściach.
Zrównoważone opóźnienia propagacji: tPLH ≈ tPHL
Szeroki zakres napięć roboczych: VCC(opr) = od 2,0 V do 5,5 V
Niski poziom zakłóceń: VOLP = 1,0 V (maks.)
Zgodność styków i funkcji z serią 74 (74AC/HC/AHC/LV itd.), typ 540 lub 541
