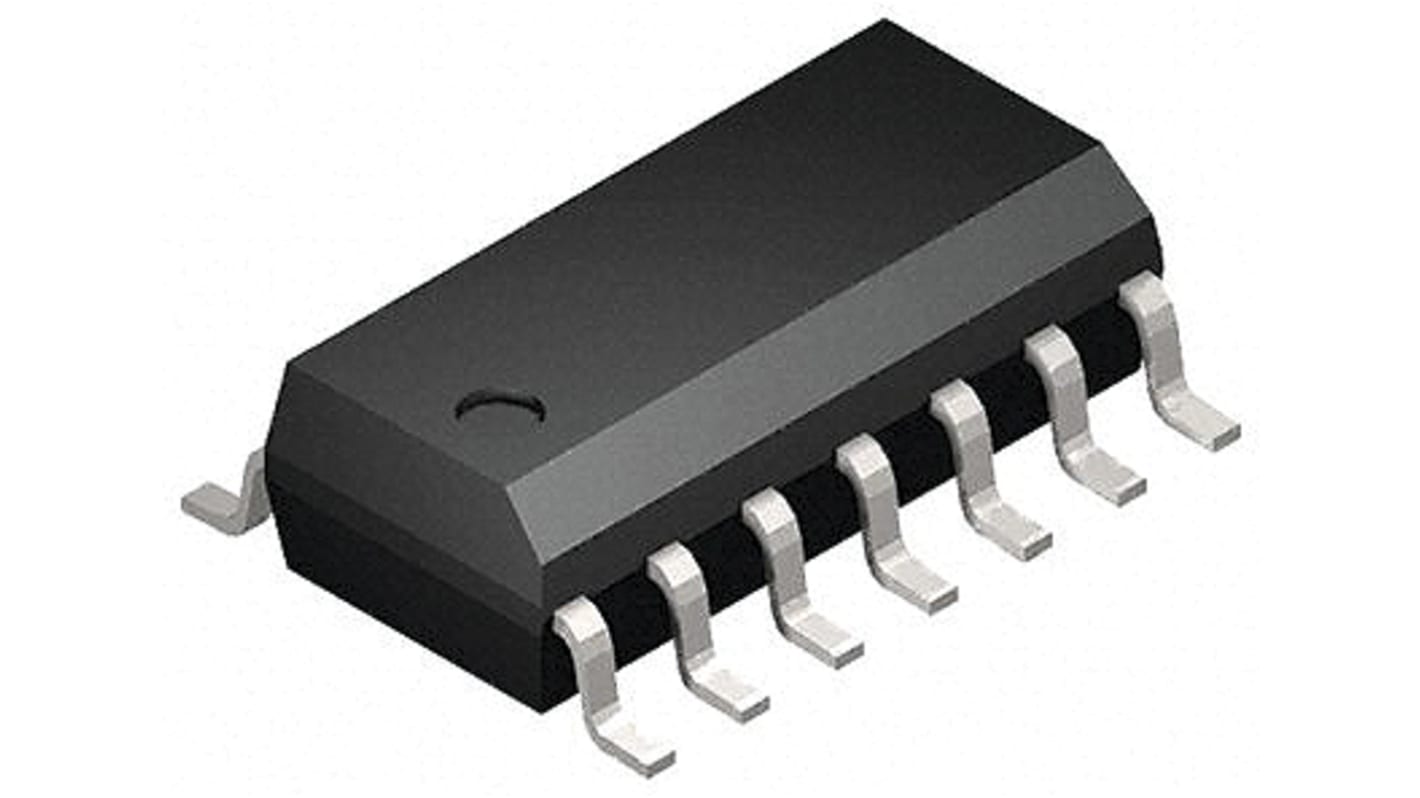

74HC125D, 74HC, 14-pinowy SOIC
- Nr art. RS:
- 171-3508
- Nr części producenta:
- 74HC125D
- Producent:
- Toshiba
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 opakowanie po 50 sztuk/i)*
75,65 zł
(bez VAT)
93,05 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
W magazynie
- 3500 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 50 - 100 | 1,513 zł | 75,65 zł |
| 150 - 450 | 1,345 zł | 67,25 zł |
| 500 - 950 | 1,214 zł | 60,70 zł |
| 1000 + | 1,101 zł | 55,05 zł |
*cena orientacyjna
- Nr art. RS:
- 171-3508
- Nr części producenta:
- 74HC125D
- Producent:
- Toshiba
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Toshiba | |
| Seria układów logicznych | 74HC | |
| Typ montażu | Montaż powierzchniowy | |
| Typ opakowania | SOIC | |
| Liczba styków | 14 | |
| Maksymalny prąd wyjściowy wysokiego poziomu | -7.8mA | |
| Maksymalny prąd wyjściowy niskiego poziomu | 7.8mA | |
| Maksymalny czas opóźnienia propagacji przy maksymalnym CL | 195 ns @ 150 pF | |
| Wymiary | 8.95 x 3.9 x 1.38mm | |
| Maksymalne robocze napięcie zasilania | 6 V | |
| Maksymalna temperatura robocza | +125°C | |
| Warunek testu opóźnienia propagacji | 150pF | |
| Długość | 8.95mm | |
| Minimalne robocze napięcie zasilania | 2 V | |
| Szerokość | 3.9mm | |
| Wysokość | 1.38mm | |
| Minimalna temperatura robocza | -40°C | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Toshiba | ||
Seria układów logicznych 74HC | ||
Typ montażu Montaż powierzchniowy | ||
Typ opakowania SOIC | ||
Liczba styków 14 | ||
Maksymalny prąd wyjściowy wysokiego poziomu -7.8mA | ||
Maksymalny prąd wyjściowy niskiego poziomu 7.8mA | ||
Maksymalny czas opóźnienia propagacji przy maksymalnym CL 195 ns @ 150 pF | ||
Wymiary 8.95 x 3.9 x 1.38mm | ||
Maksymalne robocze napięcie zasilania 6 V | ||
Maksymalna temperatura robocza +125°C | ||
Warunek testu opóźnienia propagacji 150pF | ||
Długość 8.95mm | ||
Minimalne robocze napięcie zasilania 2 V | ||
Szerokość 3.9mm | ||
Wysokość 1.38mm | ||
Minimalna temperatura robocza -40°C | ||
Układy 74HC125D/74HC126D to szybkie CZWÓRKOWE BUFORY MAGISTRALI CMOS wyprodukowane w technologii bramki krzemowej C2MOS. Uzyskują wysoką prędkość działania, zbliżoną do układów LSTTL, zachowując niskie rozpraszanie mocy, typowe dla układów CMOS. Wersja 74HC125D wymaga ustawienia wejścia G z 3-stanowym sterowaniem na poziom wysoki w celu wprowadzenia wyjścia w stan wysokiej impedancji, a wersja 74HC126D wymaga ustawienia wejścia sterowania na poziom niski w celu wprowadzenia wyjścia w stan wysokiej impedancji. Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem elektrostatycznym lub nadmiernym napięciem przejściowym
Wysoka prędkość: tpd = 10 ns (typ.) przy VCC = 6,0 V
Niskie rozpraszanie mocy: ICC = 4,0 μA (maks.) przy Ta = 25
Zrównoważone opóźnienia propagacji: tPLH ≈ tPHL
Szeroki zakres napięć roboczych: VCC(opr) = od 2,0 do 6,0 V
Niskie rozpraszanie mocy: ICC = 4,0 μA (maks.) przy Ta = 25
Zrównoważone opóźnienia propagacji: tPLH ≈ tPHL
Szeroki zakres napięć roboczych: VCC(opr) = od 2,0 do 6,0 V
