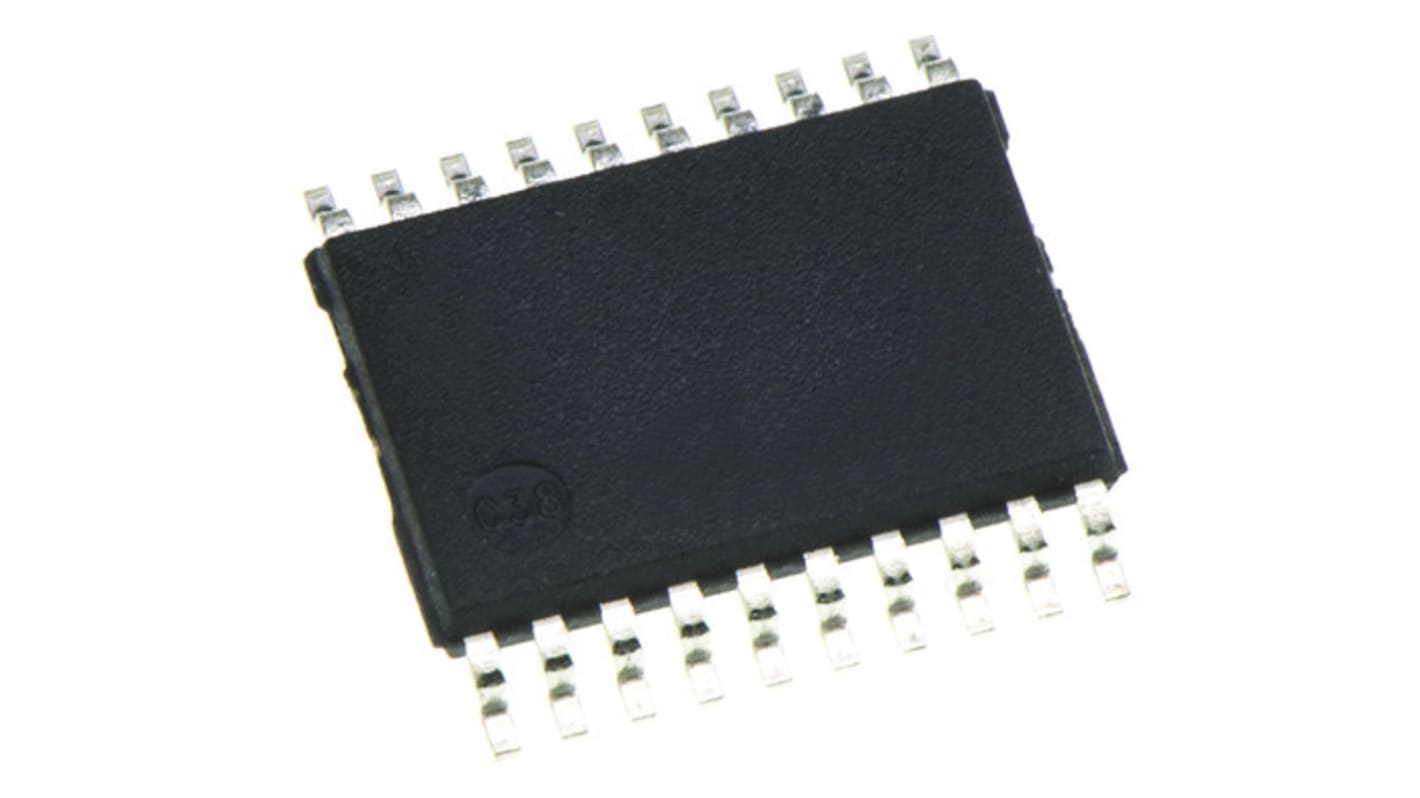

74LCX240FT, 74LCX, 20-pinowy TSSOP

Nr art. RS:: 171-3550
Nr części producenta:: 74LCX240FT
Producent:: Toshiba

Zobacz wszystkie Bufory

Suma częściowa (1 opakowanie po 20 sztuk/i)*

32,94 zł

(bez VAT)

40,52 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

Tymczasowo niedostępny

Dostępne od 08 maja 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę	Za Opakowanie*
20 +	1,647 zł	32,94 zł

*cena orientacyjna

Nr art. RS:: 171-3550
Nr części producenta:: 74LCX240FT
Producent:: Toshiba

Dane techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Toshiba
	Seria układów logicznych	74LCX
	Typ montażu	Montaż powierzchniowy
	Typ opakowania	TSSOP
	Liczba styków	20
	Maksymalny prąd wyjściowy wysokiego poziomu	-24mA
	Maksymalny prąd wyjściowy niskiego poziomu	24mA
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL	25 ns @ 50 pF
	Maksymalne robocze napięcie zasilania	3,6 V
	Wymiary	6.5 x 4.4 x 1mm
	Warunek testu opóźnienia propagacji	50pF
	Maksymalna temperatura robocza	+85°C
	Minimalna temperatura robocza	-40°C
	Minimalne robocze napięcie zasilania	1,65 V
	Szerokość	4.4mm
	Wysokość	1mm
	Długość	6.5mm

	Zaznacz wszystkie
	Marka Toshiba
	Seria układów logicznych 74LCX
	Typ montażu Montaż powierzchniowy
	Typ opakowania TSSOP
	Liczba styków 20
	Maksymalny prąd wyjściowy wysokiego poziomu -24mA
	Maksymalny prąd wyjściowy niskiego poziomu 24mA
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL 25 ns @ 50 pF
	Maksymalne robocze napięcie zasilania 3,6 V
	Wymiary 6.5 x 4.4 x 1mm
	Warunek testu opóźnienia propagacji 50pF
	Maksymalna temperatura robocza +85°C
	Minimalna temperatura robocza -40°C
	Minimalne robocze napięcie zasilania 1,65 V
	Szerokość 4.4mm
	Wysokość 1mm
	Długość 6.5mm

74LCX240FT to ósemkowy bufor magistrali CMOS o wysokiej wydajności. Został zaprojektowany do użytku w układach 3,3 V i osiąga wysoką szybkość działania przy zachowaniu niskiego rozpraszania mocy typowego dla konstrukcji CMOS. Urządzenie jest przeznaczone do zastosowań VCC niskiego napięcia (3,3 V), ale może być używane do łączenia ze środowiskami zasilania 5 V obwodów wejściowych i wyjściowych. Układ 74LCX240FT to odwracający bufor 3-stanowy z dwoma włączeniami wyjść z aktywnym stanem niskim. Urządzenie zaprojektowano do użytku z 3-stanowymi sterownikami adresowymi pamięci itd. Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem elektrostatycznym.

Działanie przy niskim napięciu: VCC = od 1,65 do 3,6 V
Wysoka prędkość działania: tpd = 6,5 ns (maks.) (VCC = od 3,0 do 3,6 V)
Prąd wyjściowy: |IOH|/IOL = 24 mA (min.) (VCC = 3,0 V)
Ochrona przed spadkiem mocy na wszystkich wejściach i wyjściach
Zgodność styków i funkcji z serią 74
(74LVC/ALVC/ itd.), typ 240
