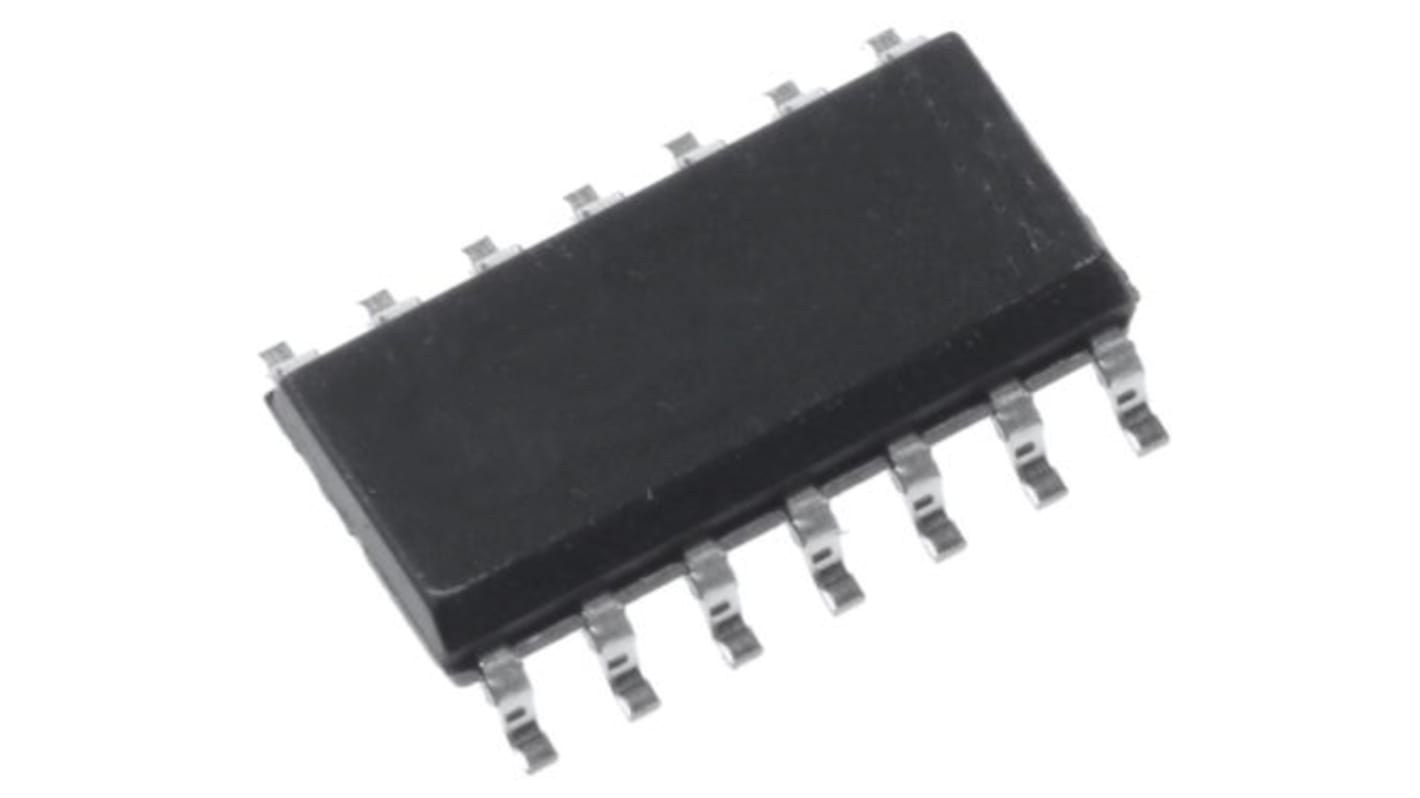

AEC-Q100 MC74LCX125DG, 4-Channel Bufor, LCX, 3 stany, Nieodwracana 14-pinowy SOIC

Zobacz wszystkie Bufory
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 tuba po 55 sztuk/i)*

89,595 zł

(bez VAT)

110,22 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 02 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Tubę*
55 - 551,629 zł89,60 zł
110 - 9900,925 zł50,88 zł
1045 - 24750,90 zł49,50 zł
2530 - 99550,877 zł48,24 zł
10010 +0,855 zł47,03 zł

*cena orientacyjna

Nr art. RS:
186-7299
Nr części producenta:
MC74LCX125DG
Producent:
onsemi
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

onsemi

Seria układów logicznych

LCX

Funkcja logiczna

Bufor

Liczba kanałów

4

Typ wejścia

TTL

Typ wyjścia

3 stany

Biegunowość

Nieodwracana

Typ montażu

Montaż powierzchniowy

Typ opakowania

SOIC

Liczba styków

14

Maksymalny prąd wyjściowy wysokiego poziomu

-24mA

Maksymalny prąd wyjściowy niskiego poziomu

24mA

Maksymalny czas opóźnienia propagacji przy maksymalnym CL

6.5 ns @ 50 pF

Maksymalne robocze napięcie zasilania

3,6 V

Wymiary

8.75 x 4 x 1.5mm

Minimalne robocze napięcie zasilania

2,3 V

Szerokość

4mm

Minimalna temperatura robocza

-40°C

Wysokość

1.5mm

Warunek testu opóźnienia propagacji

50pF

Norma motoryzacyjna

AEC-Q100

Długość

8.75mm

Maksymalna temperatura robocza

+85°C

Rodzina 74LCX, On Semiconductor


Advanced High Speed (niskonapięciowy) CMOS Logic
Zakres napięcia roboczego: Od 2,0 do 3,6 V.
Odporne na 5 V wejścia i wyjścia

Model MC74LCX125 jest czterordzeniowym buforem charakteryzującym się wysoką wydajnością, bez odwracania, pracującym z zasilacza 2,3 do 3,6 V. Wejścia kompatybilne z TTL o wysokiej impedancji znacząco zmniejszają obciążenie prądowe sterowników wejściowych, a wyjścia zgodne z TTL zapewniają lepszą wydajność przełączania szumów. Specyfikacja VI wynosząca 5,5V umożliwia bezpieczne sterowanie wejściami urządzenia MC74LCX125 z urządzeń 5 V. Urządzenie MC74LCX125 nadaje się do obsługi adresów w pamięci i wszystkich aplikacji nadajnika-odbiornika opartych na magistrali TTL. Na wyjściach potencjał napędu wynosi 24 mA. Wejścia Output Enable (OEnbar) (Włączenie wyjścia (OEnbar), gdy jest WYSOKA), wyłączają wyjścia, umieszczając je w stanie Z HIGH (WYSOKA).

Przeznaczone do pracy z napięciem od 2,3 do 3,6 V prądu zmiennego
5V Tolerancja - Interfejsy z 5-woltowym układem TTL
Obsługa funkcji Live Insertion i Refering
Specyfikacja IOFF gwarantuje wysoką impedancję w przypadku VCC = 0 V.
Kompatybilny z LVTTL
Kompatybilny z LVCMOS
Równoważony wyjściowy radiator 24mA i funkcja źródła
Niemal zerowy prąd stałego zasilania we wszystkich trzech stanach logicznych (10 mA) znacznie obniża wymagania zasilania systemu
Wydajność podtrzymania przekracza 500 mA
Wydajność ESD: Model ciała ludzkiego> 2000V, model maszyny> 200V.

.



Rodzina 74LCX
