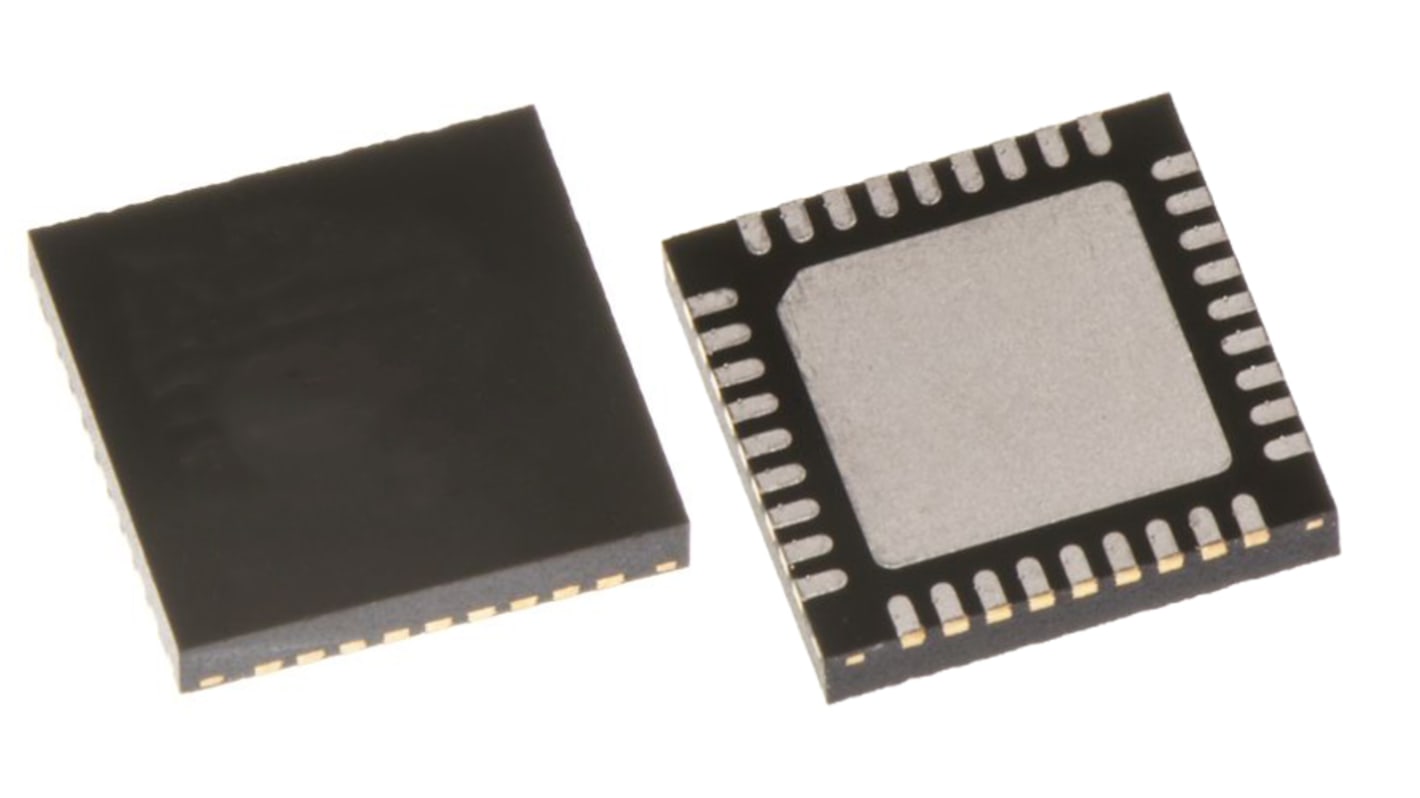

Renesas Electronics 9ZX21200AKLF 4-Channel Bufor HC HCSL Bufor IC Nieodwracany 48-pinowy VFQFPN Wejście przerzutnika

Zobacz wszystkie Bufory
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Rodzaj opakowania:
Nr art. RS:
249-4410
Nr części producenta:
9ZX21200AKLF
Producent:
Renesas Electronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Renesas Electronics

Seria układów logicznych

HC

Typ produktu

Bufor IC

Funkcja logiczna

Bufor

Liczba kanałów

4

Wejście przerzutnika Schmitta

Tak

Typ wejścia

O pojedynczej końcówce

Typ wyjścia

HCSL

Typ montażu

Powierzchnia

Biegunowość

Nieodwracany

Typ obudowy

VFQFPN

Liczba styków

48

Minimalna temperatura robocza

-65°C

Maksymalna temperatura robocza

150°C

Normy/Zatwierdzenia

RoHS

Szerokość

8 mm

Wysokość

0.85mm

Seria

9ZX21200

Długość

8mm

Norma motoryzacyjna

Nie

Renesas Electronics 9ZX21200 to niewielki, 12-wyjściowy bufor różnicowy, który spełnia wszystkie wymagania dotyczące wydajności określone w specyfikacji Intel DB1200Z. Model 9ZX21200 jest wstecznie zgodny z aplikacjami PCIe Gen1 i Gen2. Stała, wewnętrzna ścieżka sprzężenia zwrotnego utrzymuje niski dryf dla krytycznych aplikacji QPI. W trybie obejścia model 9ZX21200 może dostarczać sygnały wyjściowe o częstotliwości do 150 MHz.

12 - 0,7 V pary wyjść różnicowych HCSL

Jitter fazy: PCIe Gen3 < 1ps rms

Jitter fazy: PCIe Gen2 < 3.1ps rms

Jitter fazy: PCIe Gen1 < 86ps Peak do Peak

Jitter fazy: QPI 9.6GT/s < 0.2ps rmsSupports tryb bufora z zerowym opóźnieniem i tryb wentylatora

Dostępne jest programowanie szerokości pasma

9 adresów SMBus do wyboru

4 OE# pins90-147 MHz w trybie PLL

33-150 MHz w trybie obejścia
