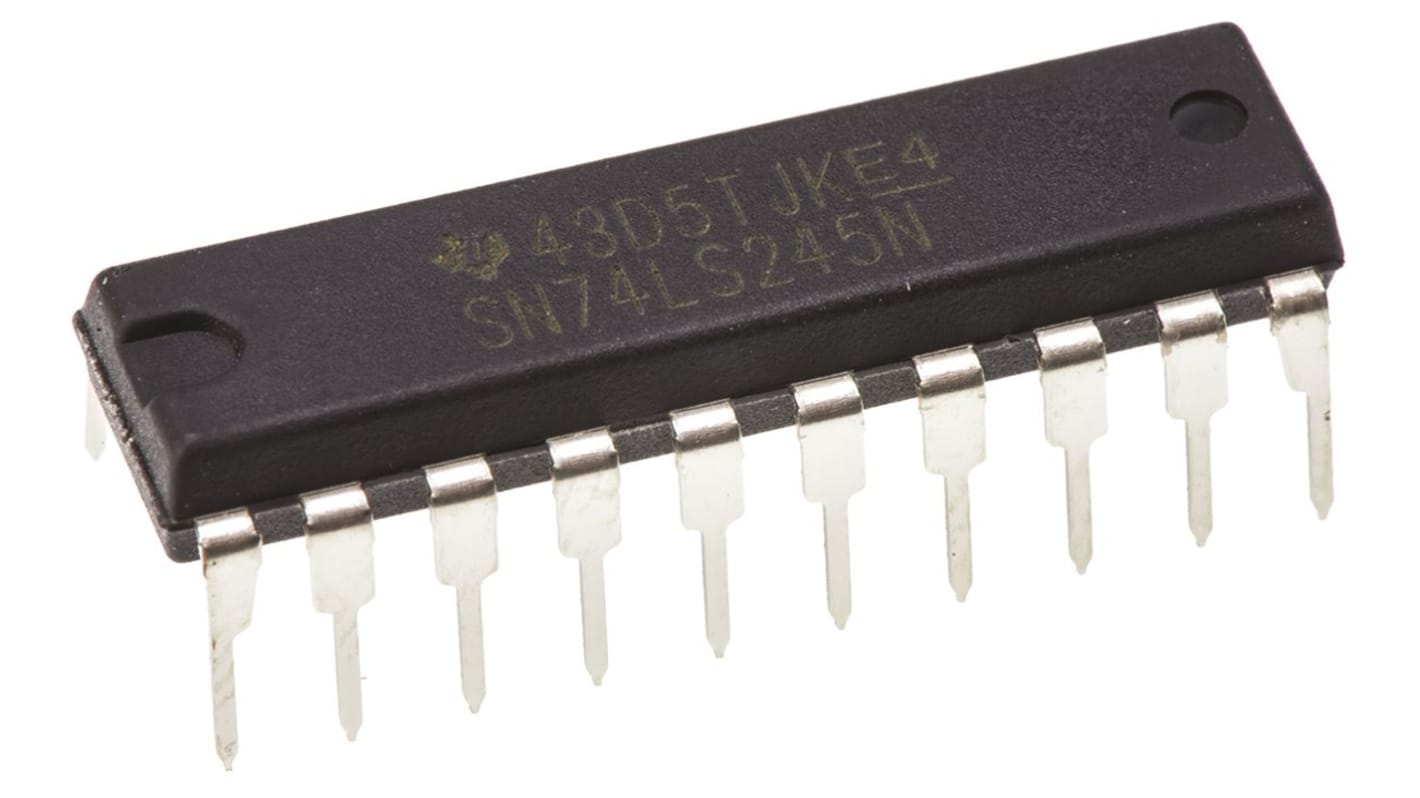

Nadajnik/odbiornik magistrali SN74LS245N, 1 Nadajnik-odbiornik magistrali LS, 8-Bit Nieodwracana 20-pinowy PDIP

Zobacz wszystkie Bus Transceiver
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 sztuka)*

5,72 zł

(bez VAT)

7,04 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 37
  • Dodatkowe 36 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 - 495,72 zł
50 - 995,45 zł
100 - 2494,91 zł
250 - 4994,37 zł
500 +4,23 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
308-348
Nr części producenta:
SN74LS245N
Producent:
Texas Instruments
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Texas Instruments

Seria układów logicznych

LS

Funkcja logiczna

Nadajnik-odbiornik magistrali

Liczba elementów na układ

1

Liczba kanałów na układ

8

Biegunowość

Nieodwracana

Typ montażu

Otwór przezierny

Typ opakowania

PDIP

Liczba styków

20

Poziom wejścia

TTL

Poziom wyjścia

TTL

Maksymalny prąd wyjściowy wysokiego poziomu

-15mA

Maksymalny prąd wyjściowy niskiego poziomu

24mA

Maksymalny czas opóźnienia propagacji przy maksymalnym CL

12 ns @ 5 V

Wysokość

4.57mm

Minimalne robocze napięcie zasilania

4.75 V

Wymiary

24.33 x 6.35 x 4.57mm

Warunek testu opóźnienia propagacji

45pF

Szerokość

6.35mm

Długość

24.33mm

Maksymalna temperatura robocza

+70 °C

Maksymalne robocze napięcie zasilania

5.25 V

Minimalna temperatura robocza

0 °C

Nadajniki-odbiorniki magistrali serii 74LS, Texas Instruments


Rodzina transceiverów magistrali Texas Instruments, pochodzących z rodziny 74LS układów logicznych Schottky'ego o niskim poborze mocy. Rodzina 74LS wykorzystuje technologię bipolarnego połączenia w połączeniu z zaciskami diod Schottky w celu uzyskania prędkości działania równej oryginalnej rodzinie 74TTL, ale przy znacznie mniejszym zużyciu energii.

.



Rodzina 74LS
